Balun

Simulationen und Matlabfiles

http://analog.intgckts.com/impedance-matching/lumped-lc-balun/

Beispiel für 40MHz 50/600 Ohm Transformation

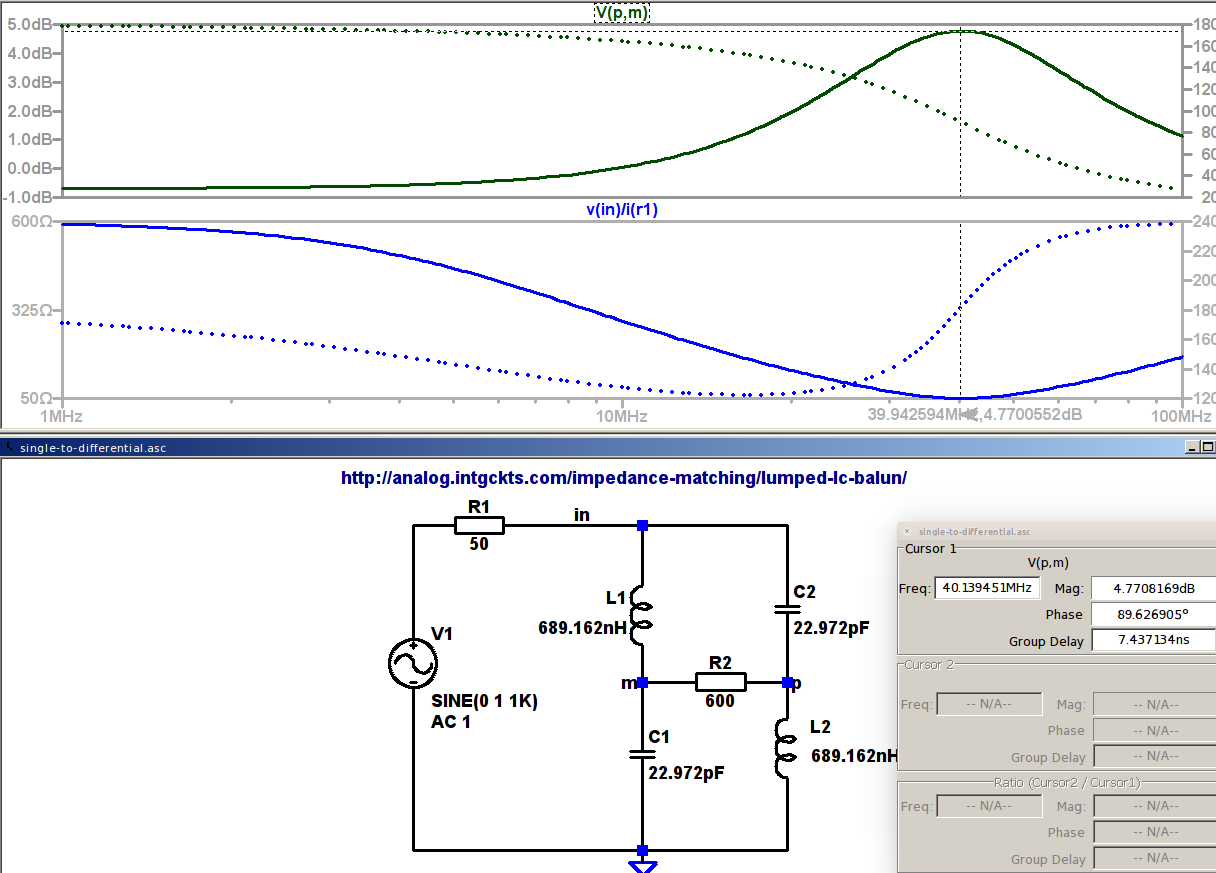

Image1Single Ended

man sieht: bei 40 MHz beträgt der Eingangswiderstand in die Schaltung 50 Ohm, die Quelle V1 ist also angepasst. Die Spannung am Lastwiderstand R2 erreicht ein Maximum.





Differenzielle Einspeisung






man sieht: bei 40MHz wird die Spannung am Lastwiderstand R1 maximal.

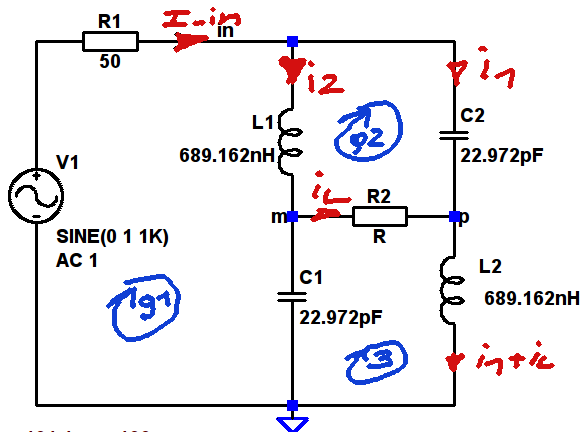

Matlab



Image3%% balun

syms i1 i2 i_in il f l c vin rl rin f0

w=2*pi*f;

xl = 1j*w*l;

xc = 1/(1j*w*c);



g1 = -vin +xl*i2 + xc*(i2-il)==0;

g2= -i2*xl+i1*xc-il*rl==0;

g3=-xc*(i2-il)+il*rl+xl*(i1+il)==0;

g4 = i_in==i1+i2;

g5 = rin == vin/i_in;

s = solve (g1, g2, g3,g4, g5,  i1, i2, i_in, il,rin);

r_in(f,rl,c,l)=s.rin;

double(r_in(40e6,600,22.972e-12,689.162e-9)) % 50 Ohm



%% equ's for resonance



g6=  xc==xl; %at resonance f0

sf = solve (g1, g2, g3,g4, g5,g6,  i1, i2, i_in, il,rin,f);

f0(c,l) = sf.f;  % depends on c,l but not non rl!

double(f0(22.972e-12,689.162e-9))  %40MHz











Ein praktisches Beispiel

https://www.arrow.com/en/reference-designs/4010-dkpb434-bs-demo-board-for-the-si4010-arib-std-t-93-test-results-when-operating-in-the-315-mhz-frequency-band/31be639a196c45156233380e08de1c26





wozu man die L3 braucht kann ich nicht erkennen

Schaltungsbeschreibung: L5 und C7 bilden ein TP-Filter und liefern für Knoten n einen Wechselstrom-Massepunkt. Die differentielle Einspeisung erfolgt an Knoten n und m und führt über eine Balun-Schaltung (L4/C4 bzs. L2/C5) zum Ausgang out; C6 ist ein Koppelkondensator, der in manchen Anwendungen durch ein Bandpass-Filter ersetzt wird.
