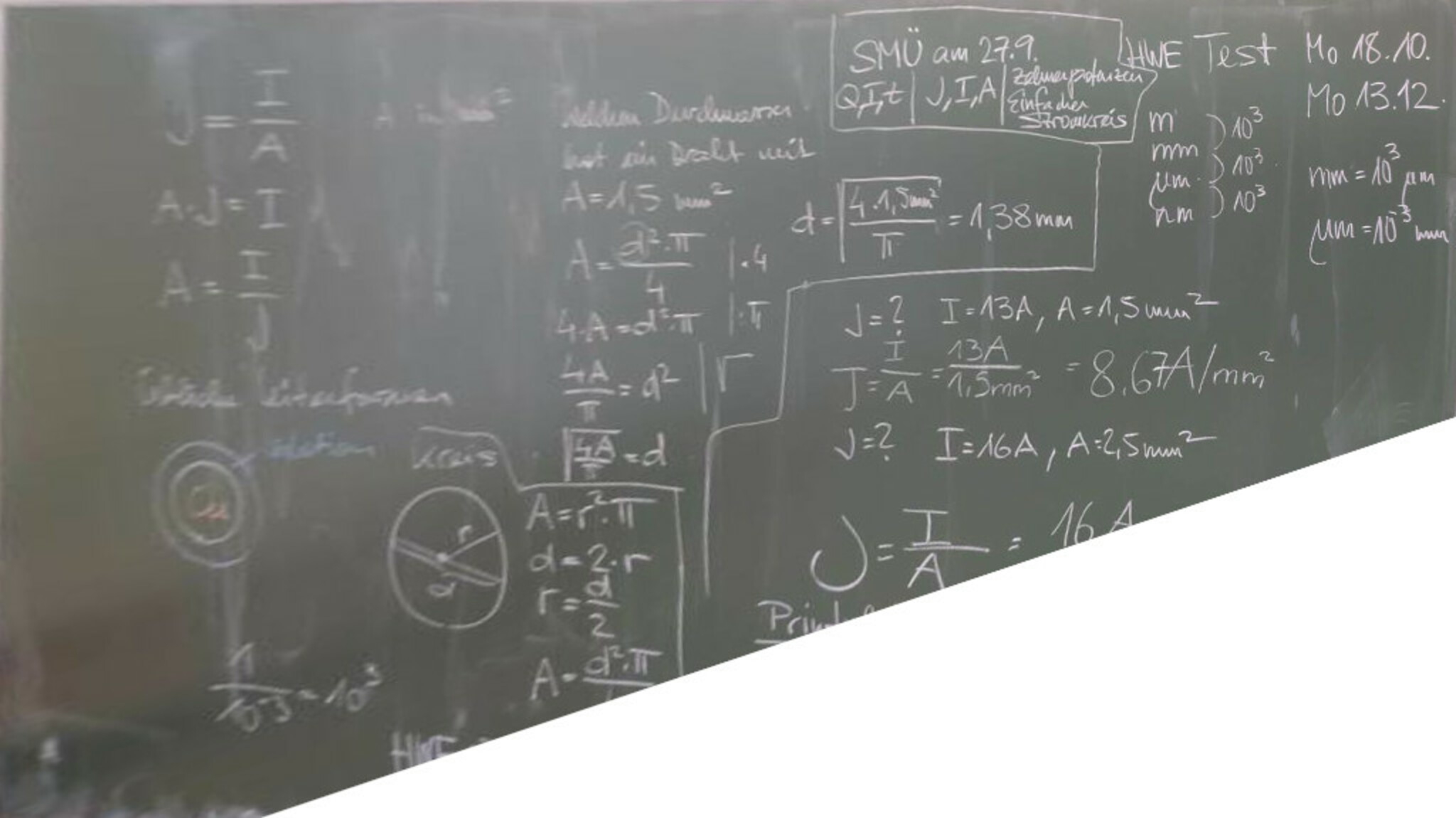

tafelbild.2021-09-20_12-38-31.jpgDo, 03. Mär 2022 13:05:02 Tafelbild

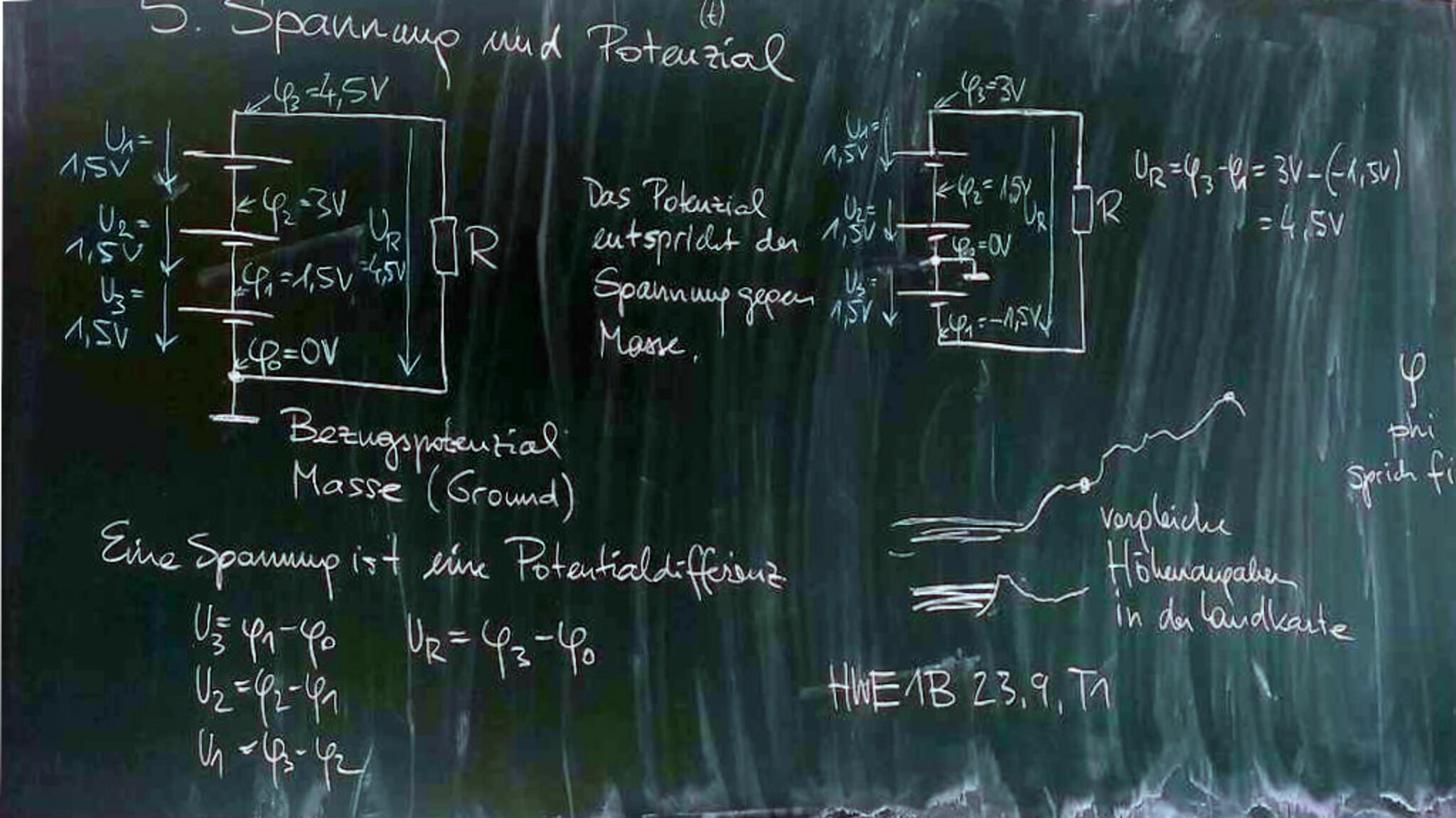

tafelbild.2021-09-23_12-22-48.jpgDo, 03. Mär 2022 13:05:02 Tafelbild

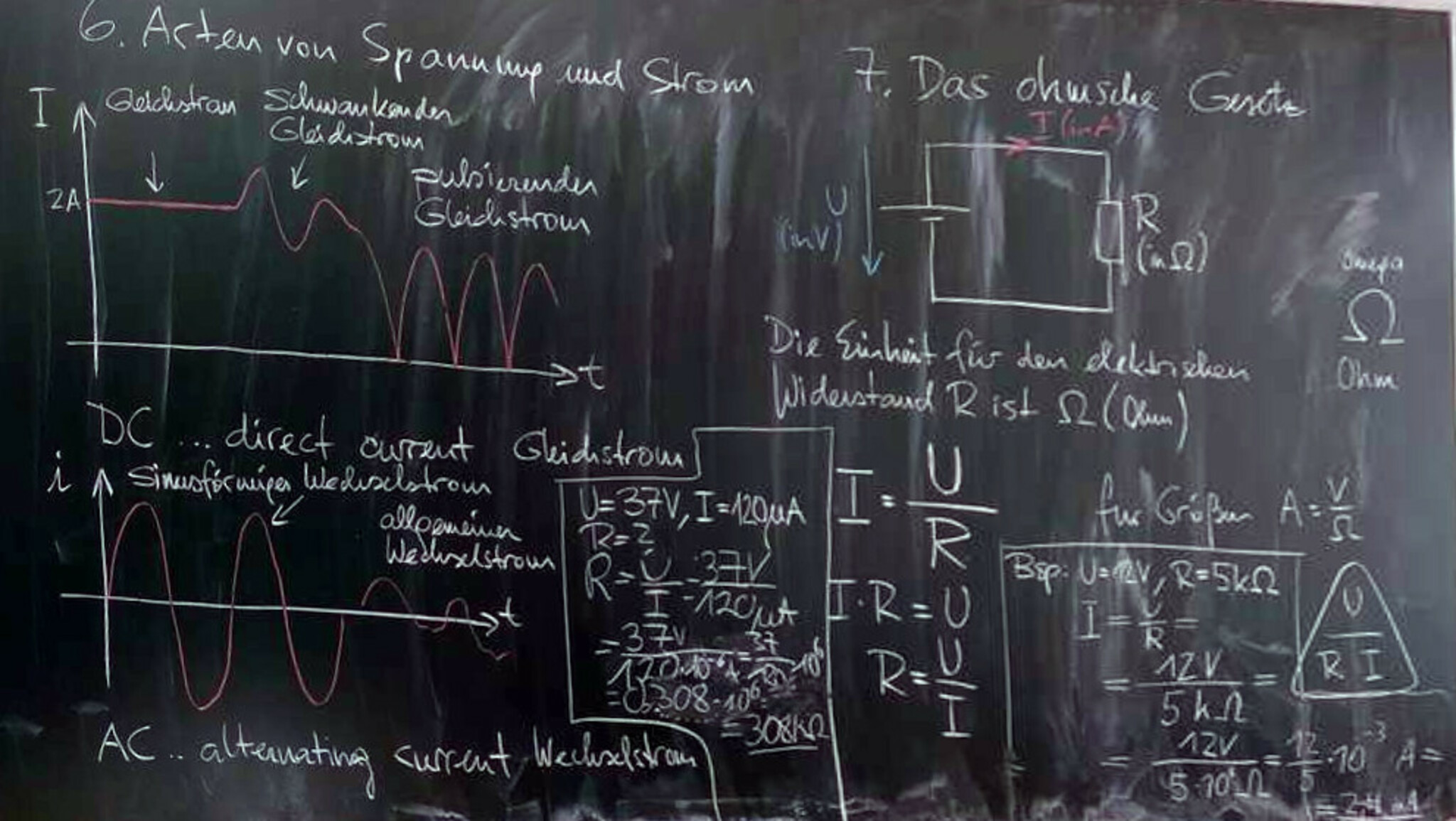

tafelbild.2021-09-23_13-04-48.jpgDo, 03. Mär 2022 13:05:02 Tafelbild

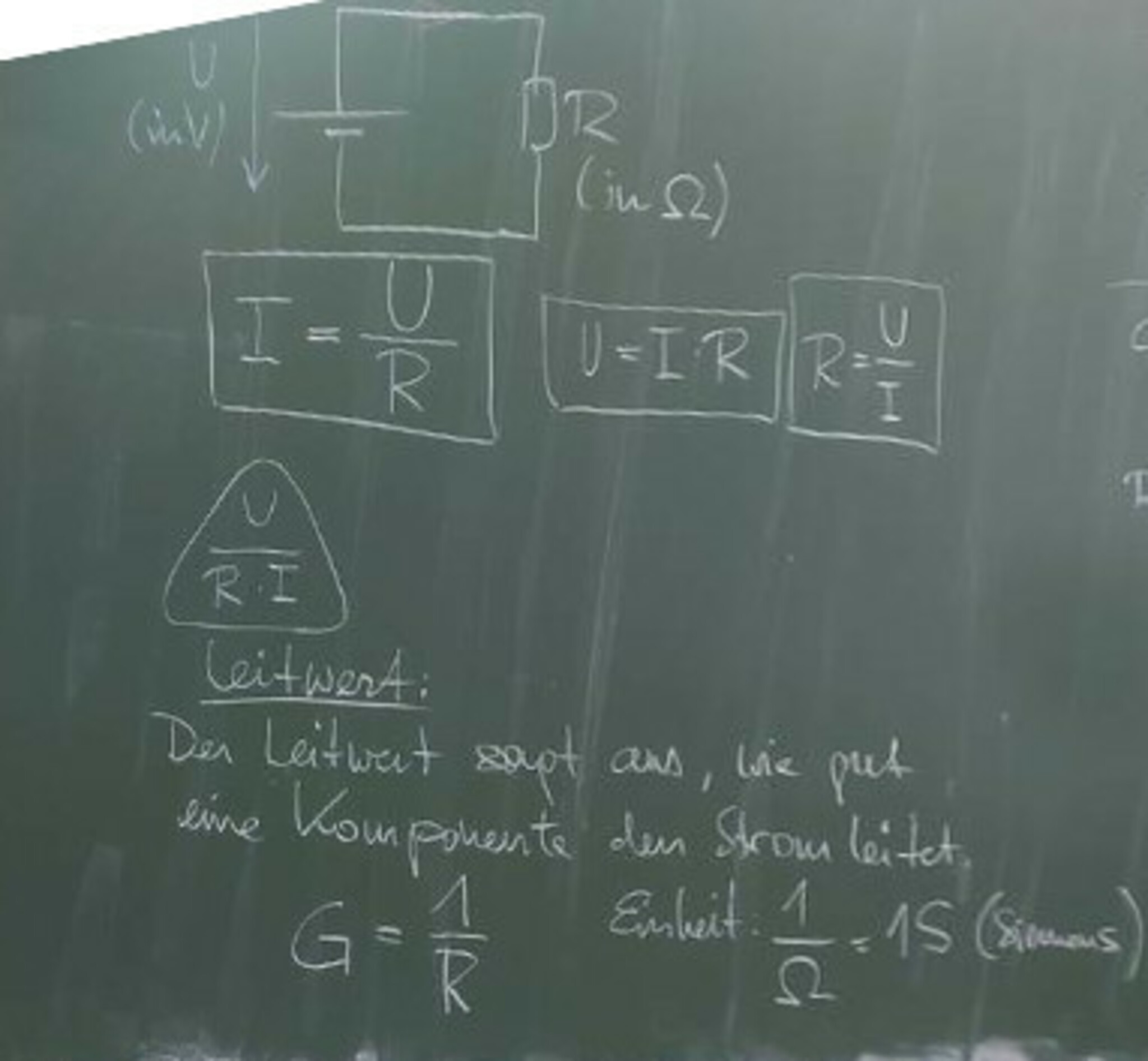

tafelbild.2021-09-30_12-14-56.jpgDo, 03. Mär 2022 13:05:03 Der Leitwert

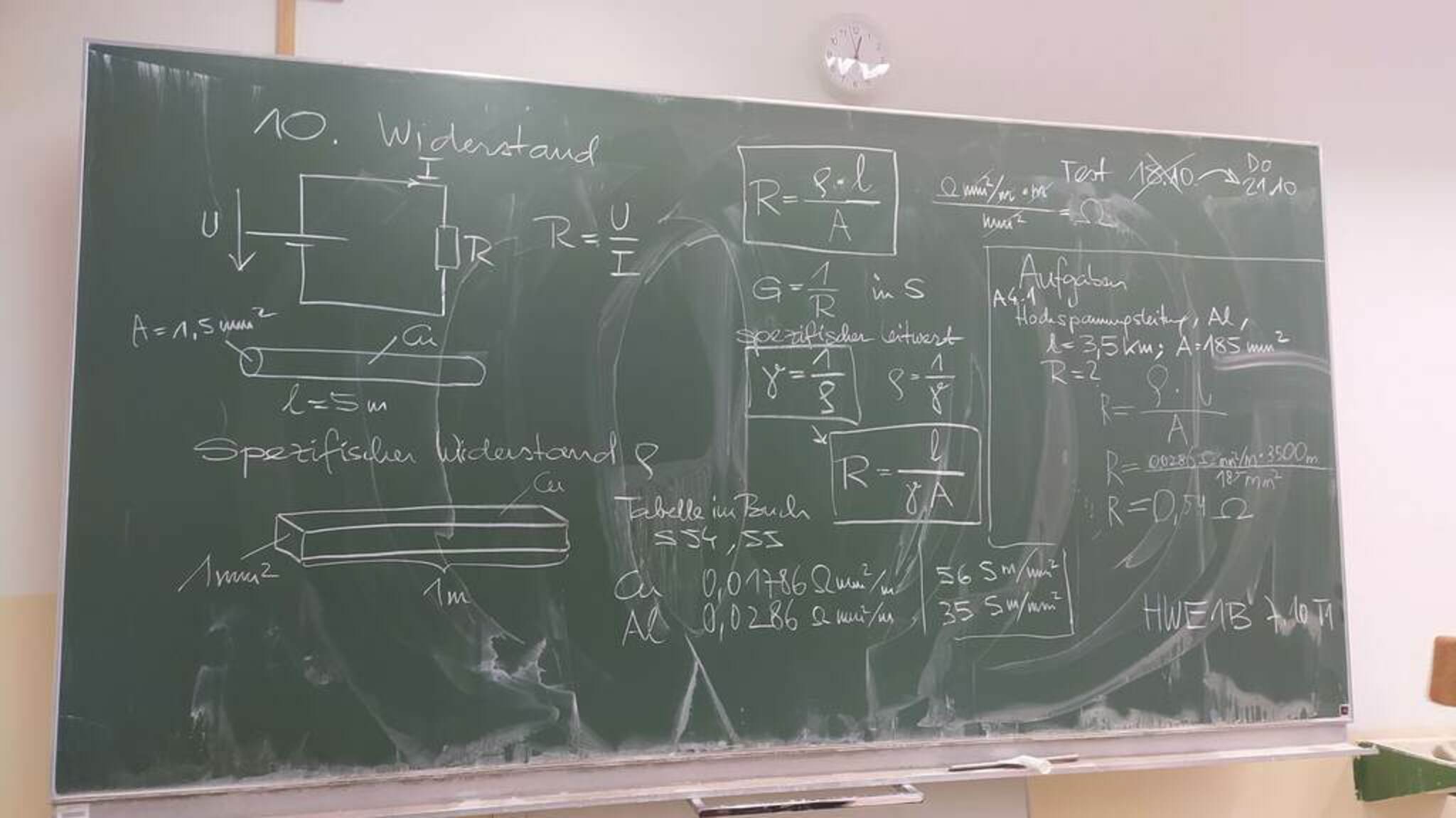

tafelbild.2021-10-07_12-27-04.jpgDo, 03. Mär 2022 13:05:03 Tafelbild
tafelbild.2021-10-18_12-30-36.jpgDo, 03. Mär 2022 13:05:03

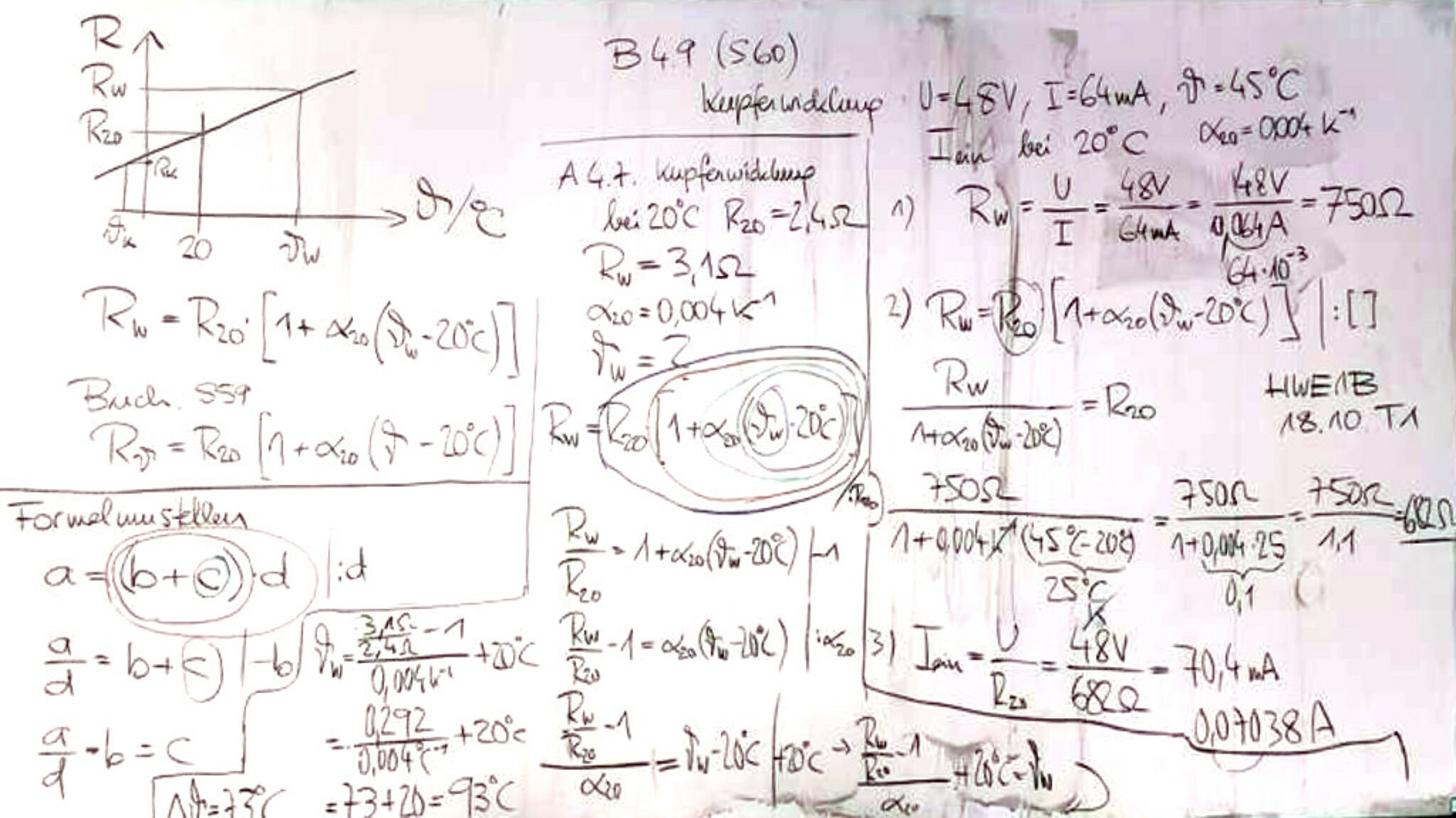

Temperaturabhängiger Widerstand

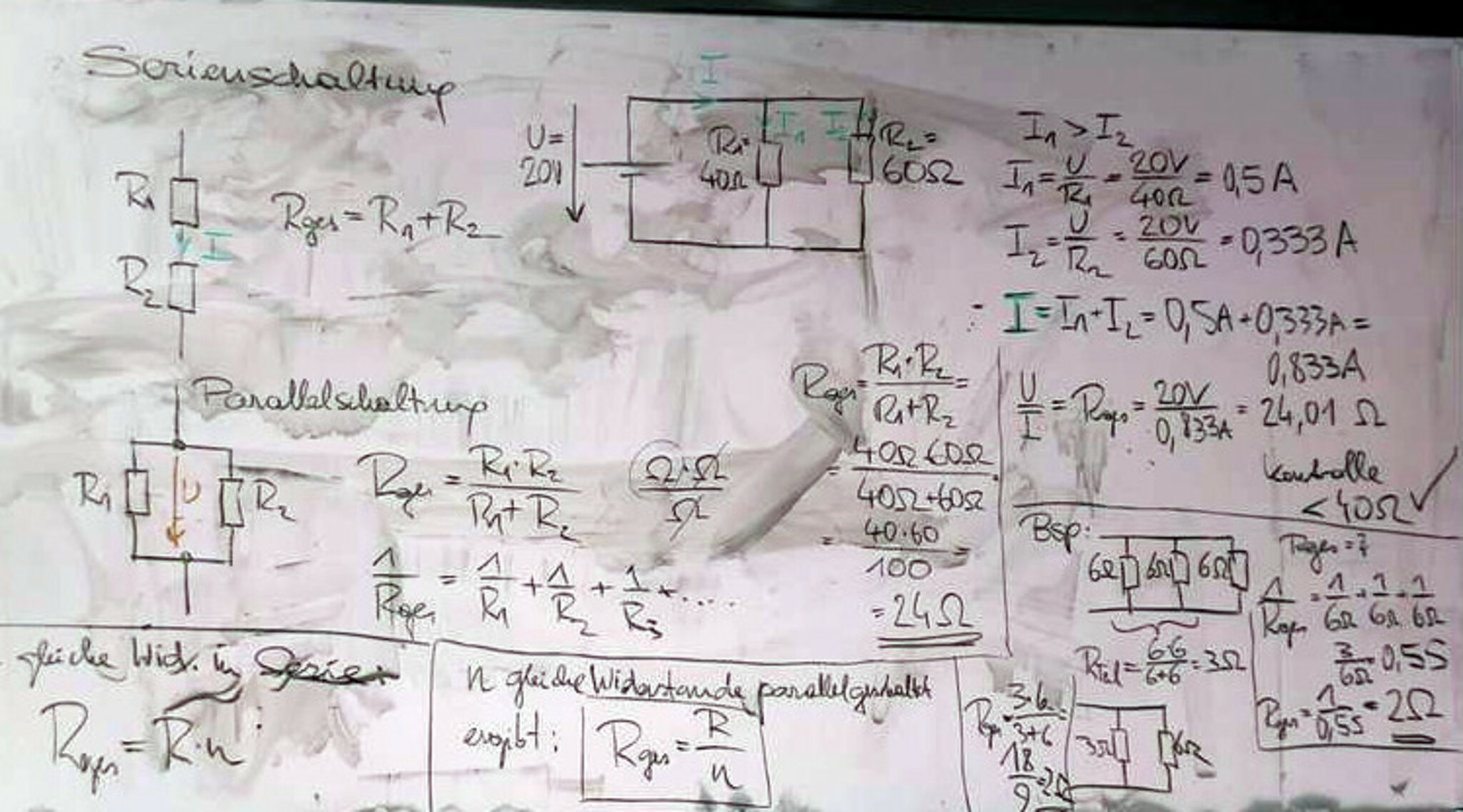

tafelbild.2021-10-21_13-13-23.jpgDo, 03. Mär 2022 13:05:03 Tafelbild

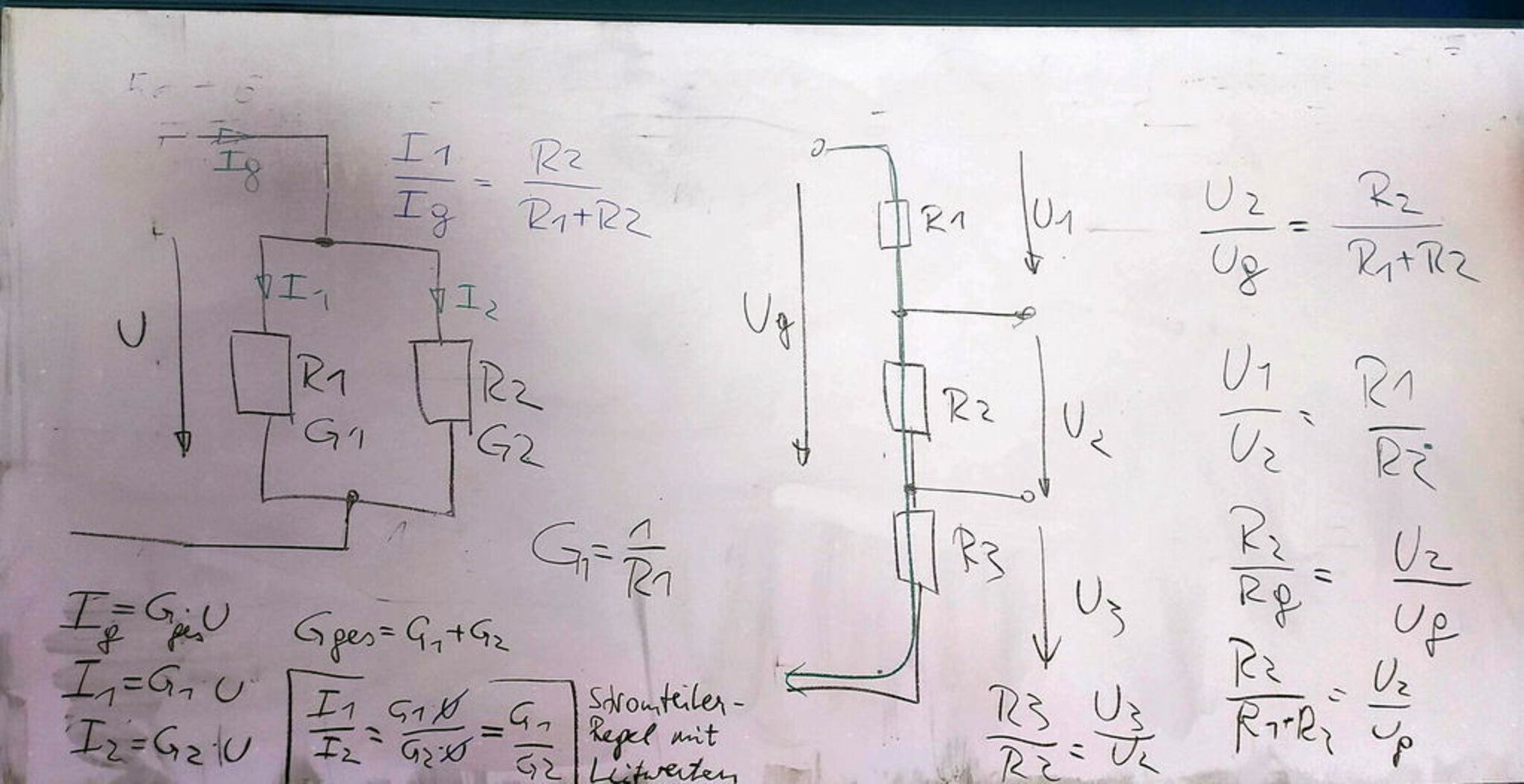

tafelbild.2021-11-11_12-19-58a.jpgDo, 03. Mär 2022 13:05:03 Tafelbild

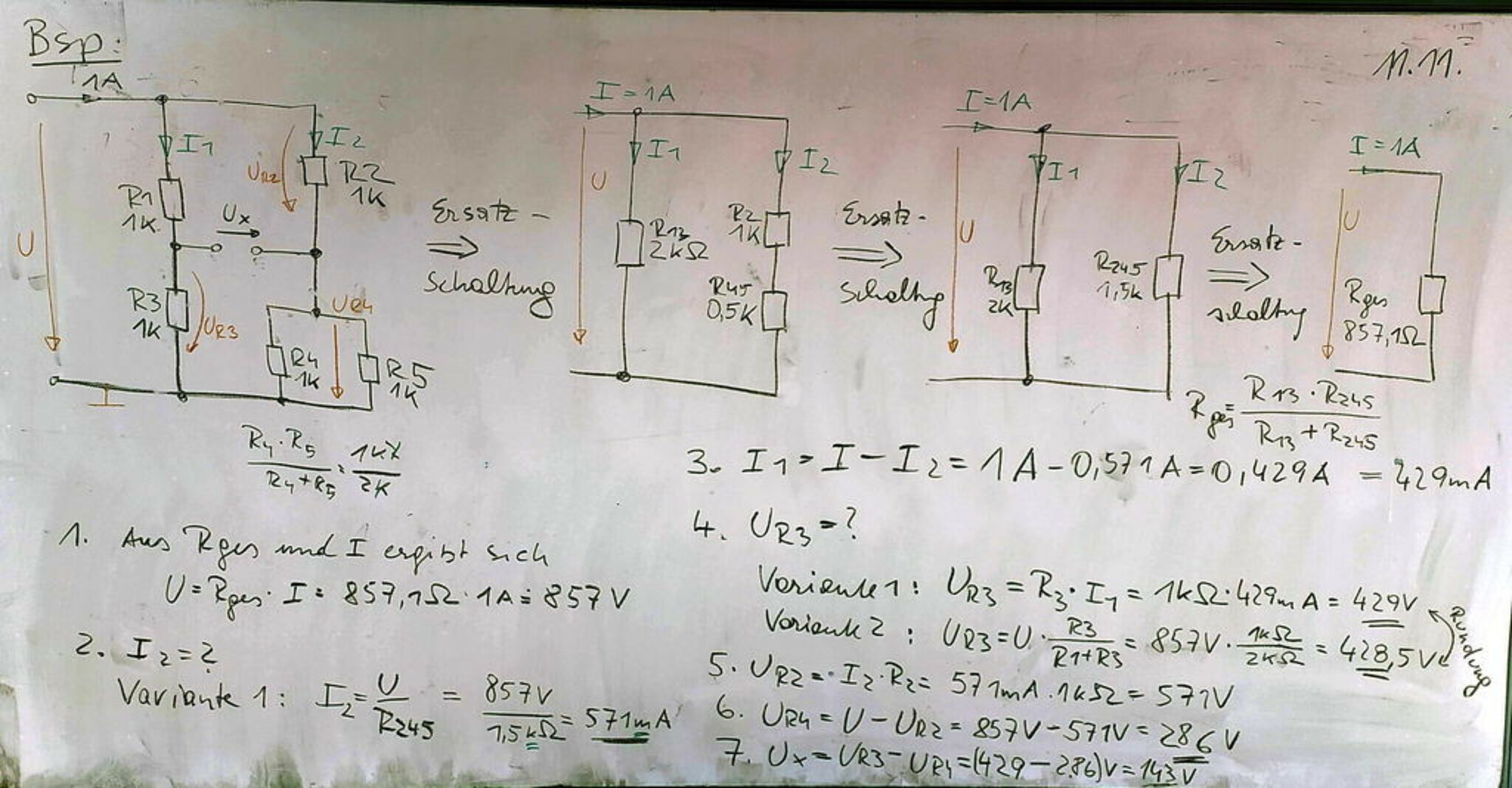

tafelbild.2021-11-11_13-10-36a.jpgDo, 03. Mär 2022 13:05:04 Tafelbild

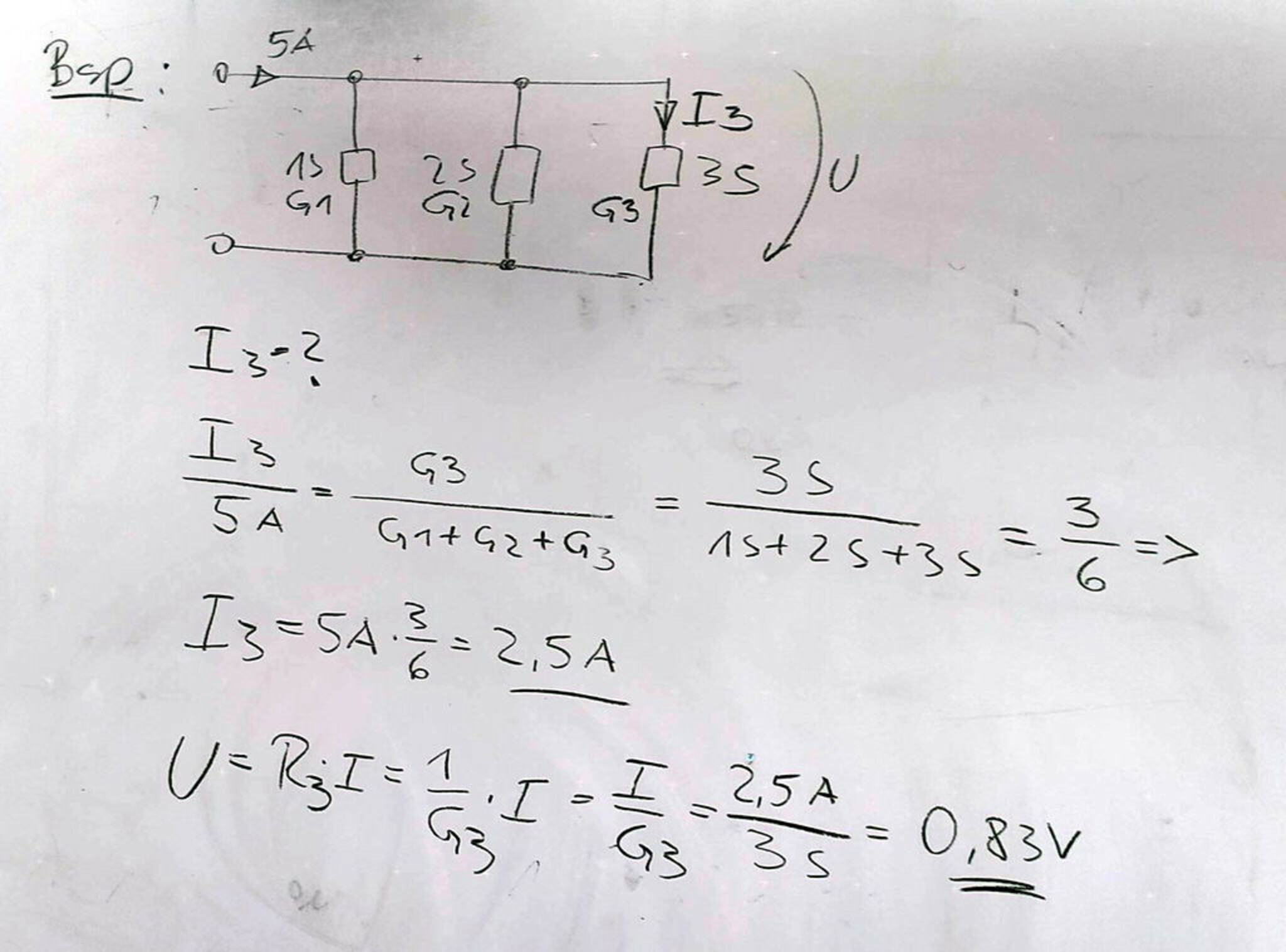

tafelbild.2021-11-11_13-18-28a.jpgDo, 03. Mär 2022 13:05:04 Tafelbild

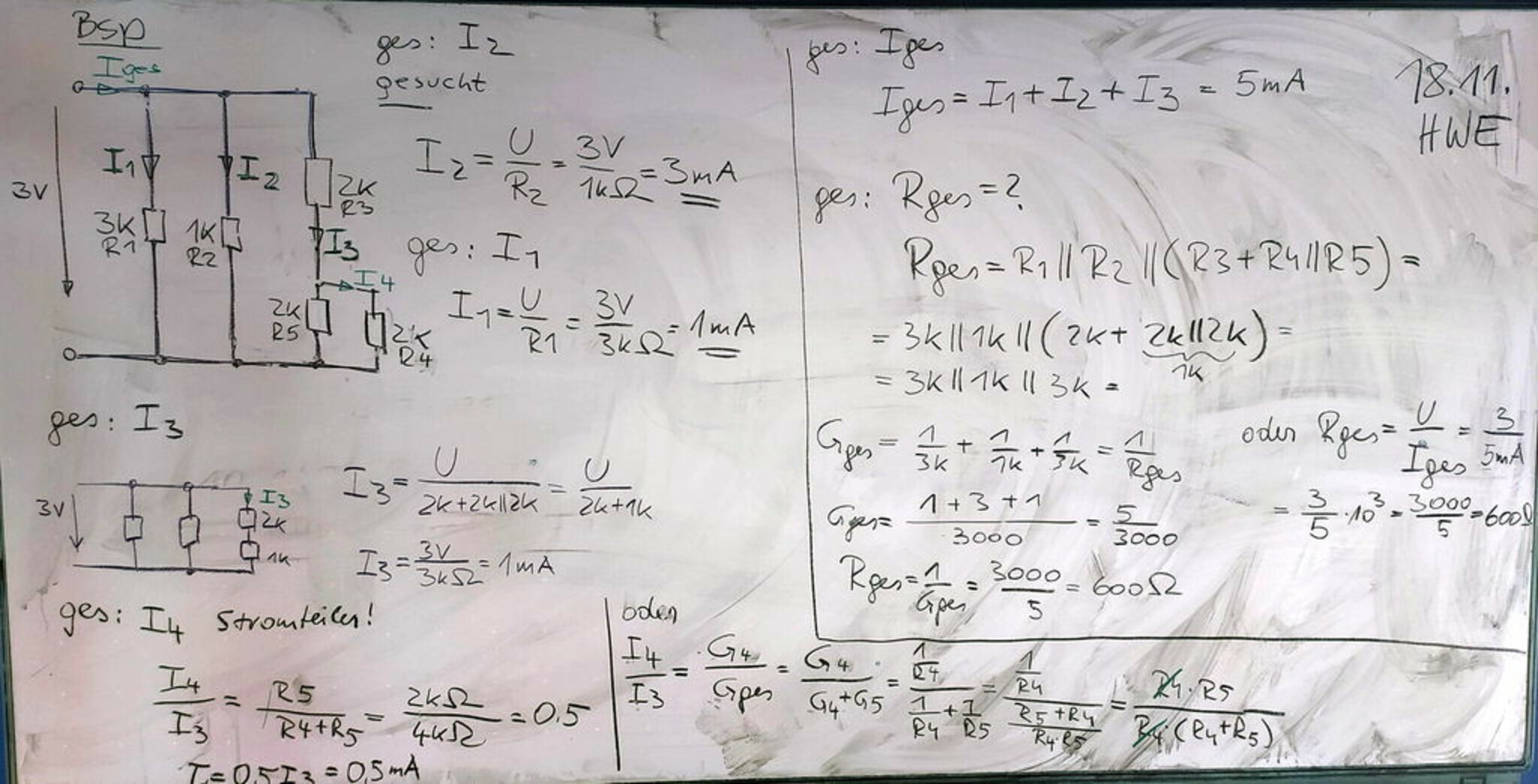

tafelbild.2021-11-18_12-35-01a.jpgDo, 03. Mär 2022 13:05:04 Tafelbild

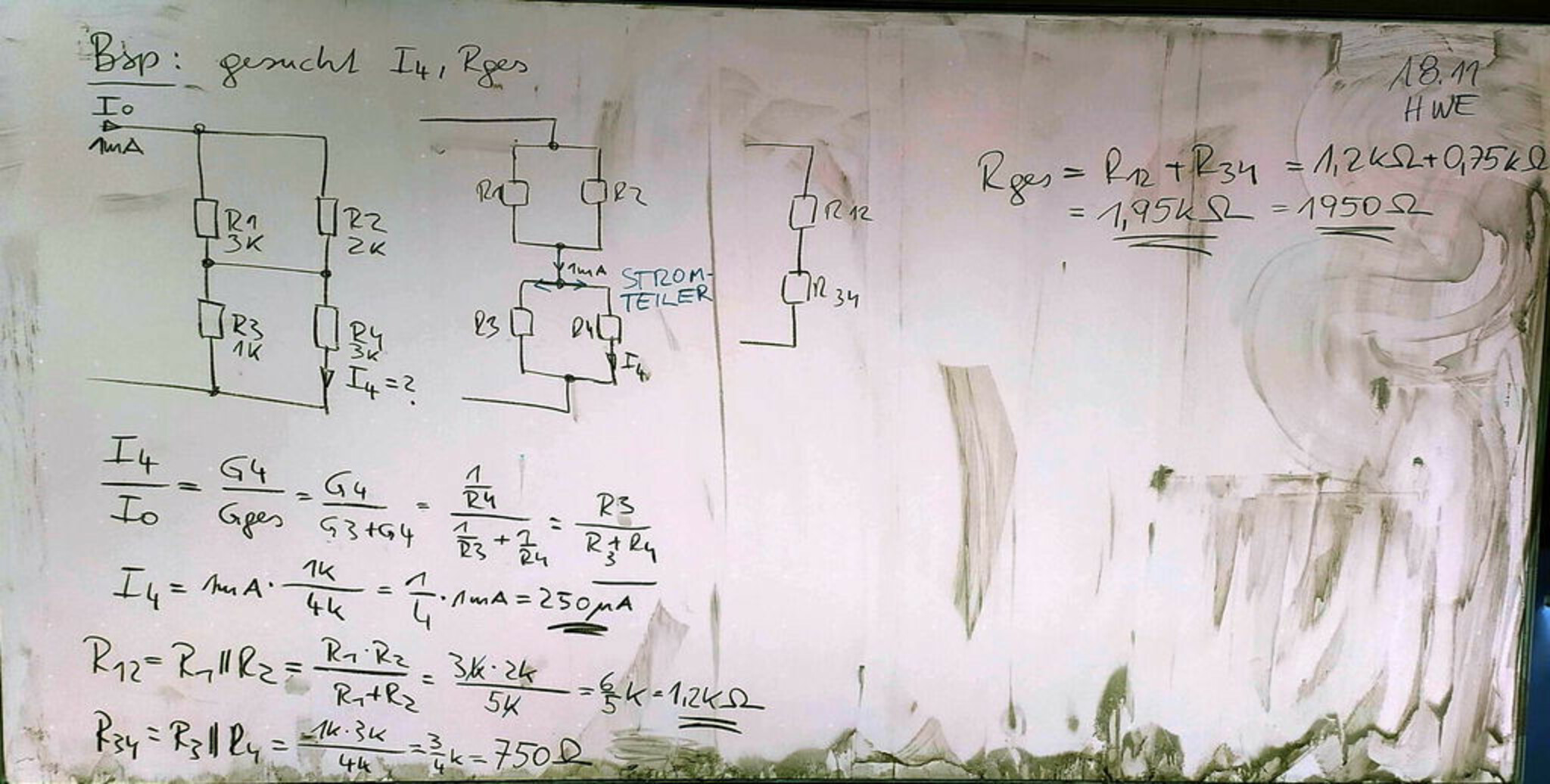

tafelbild.2021-11-18_13-15-39a.jpgDo, 03. Mär 2022 13:05:05 Tafelbild
tafelbild.2021-11-22_13-15-23.jpgDo, 03. Mär 2022 13:05:05 Knotenregel

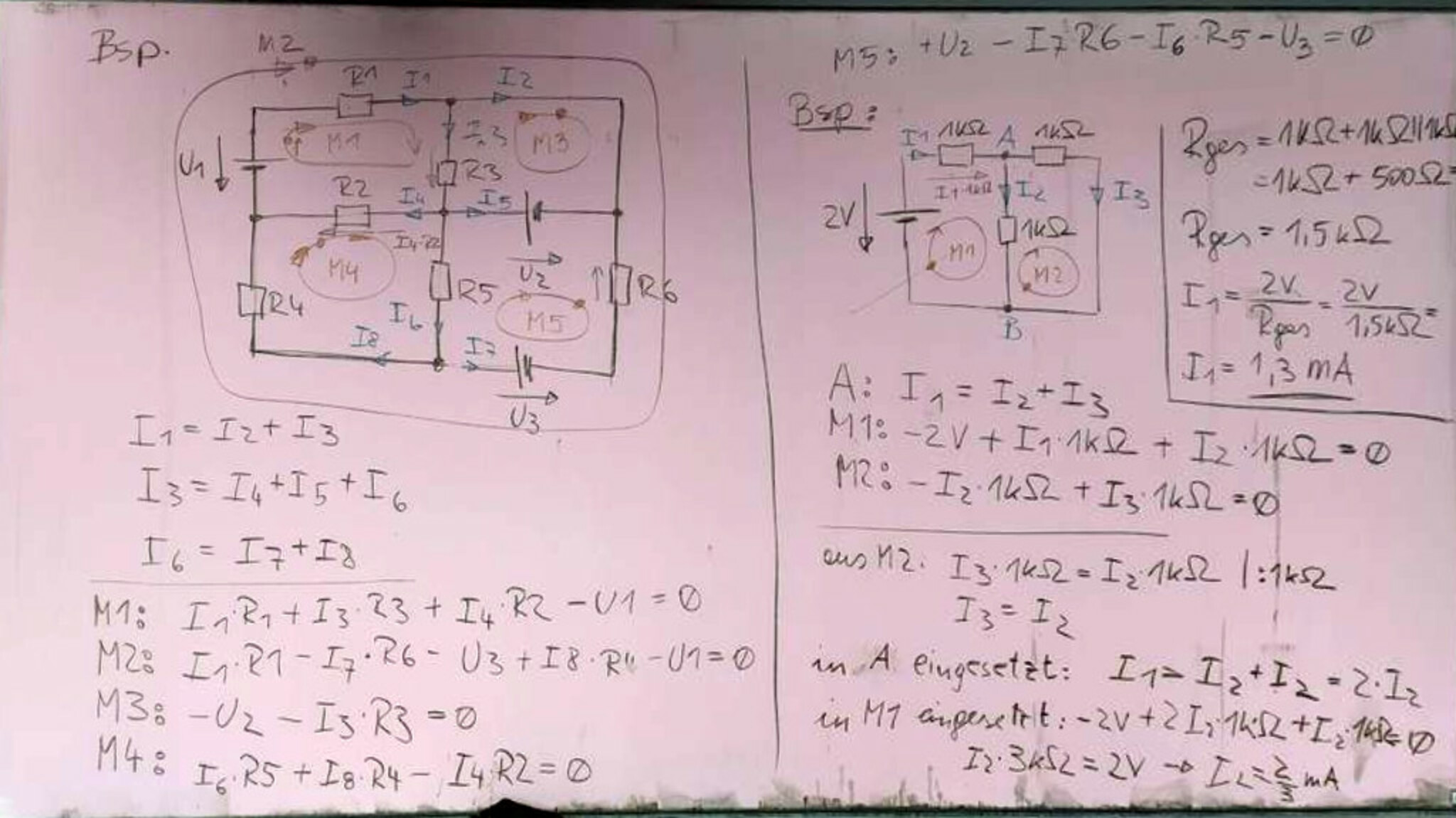

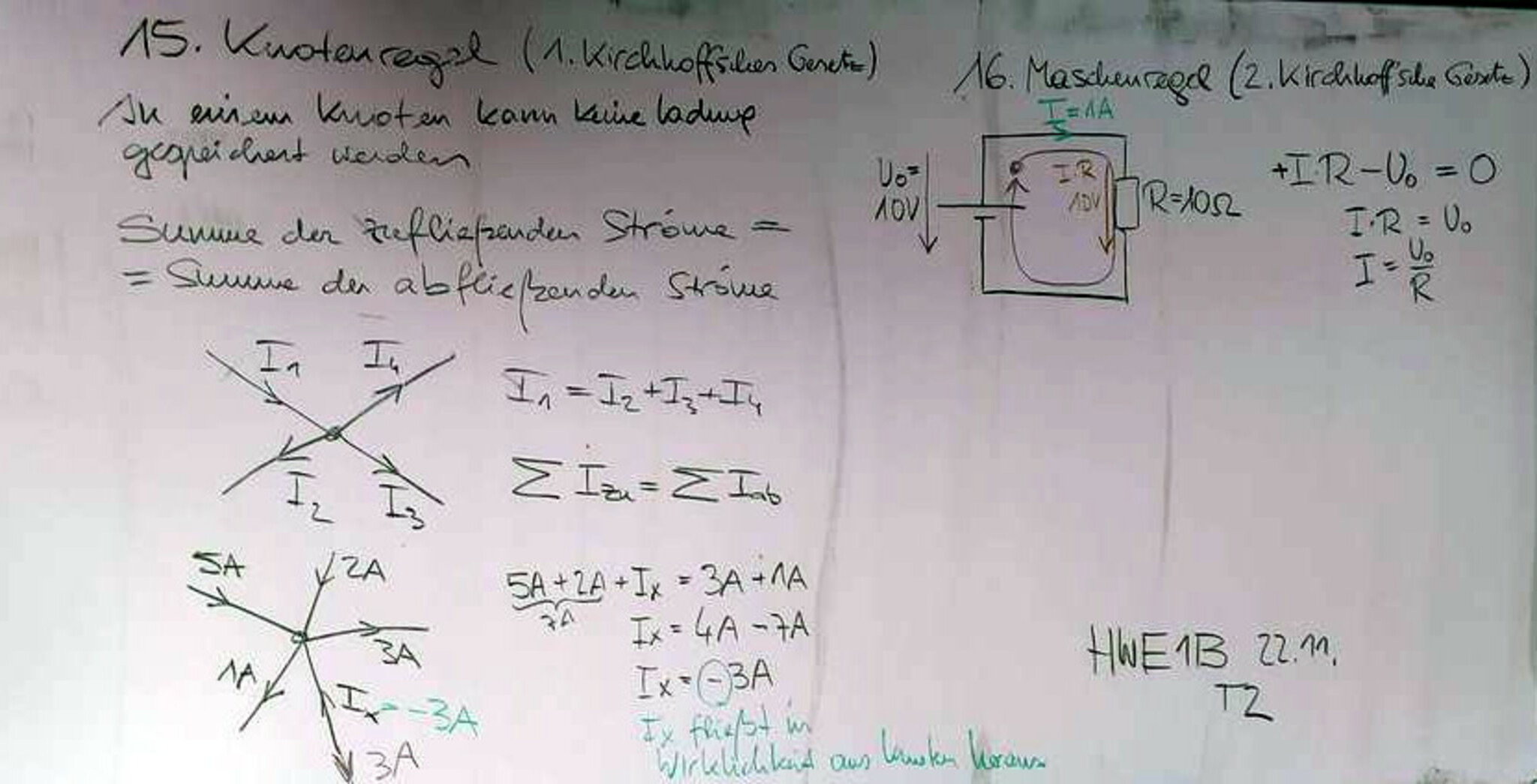

tafelbild.2021-11-22_15-27-53.jpgDo, 03. Mär 2022 13:05:06 Kirchhoffsche Regeln

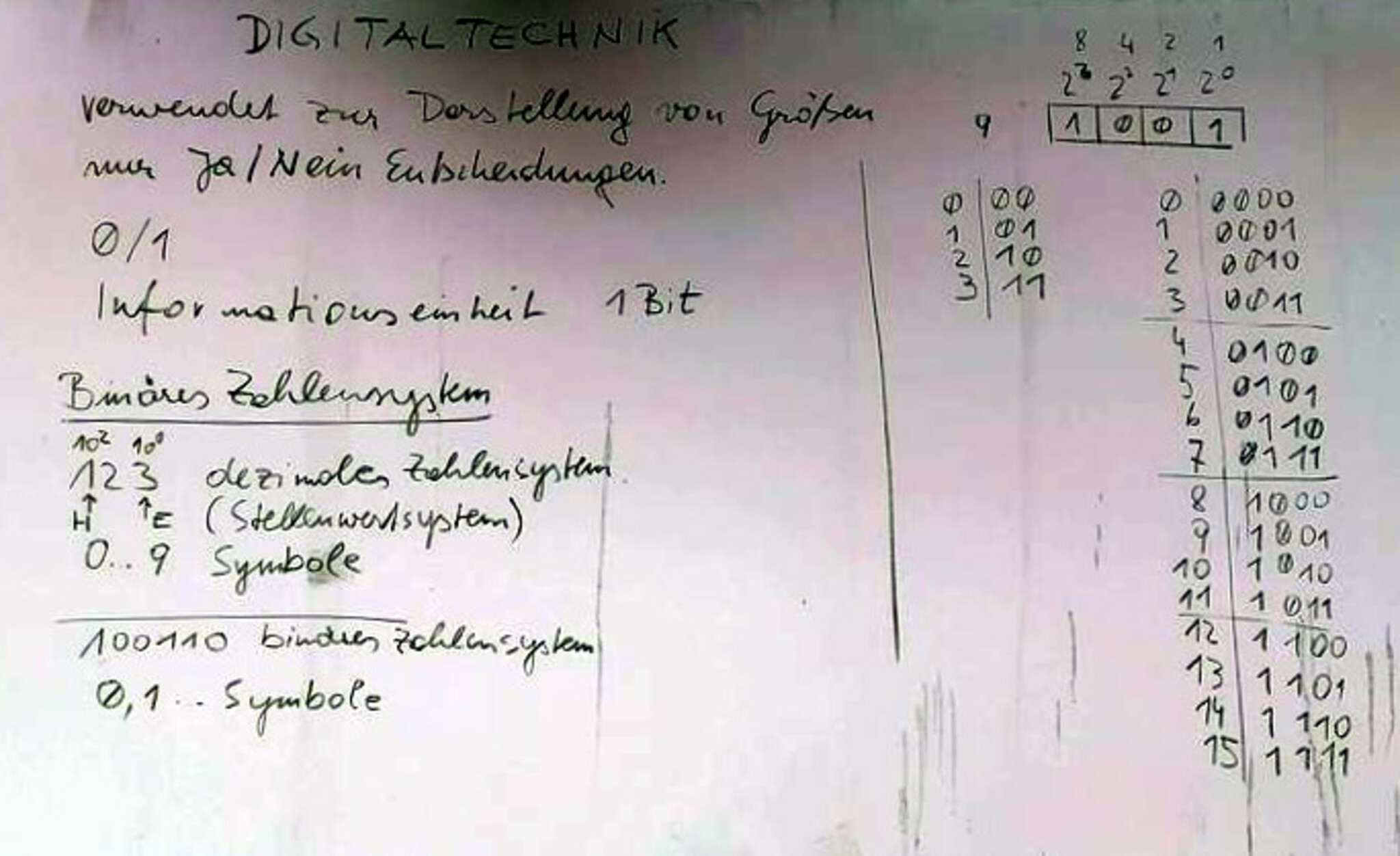

tafelbild.2021-11-22_15-56-56.jpgDo, 03. Mär 2022 13:05:06 FTKL: Grundlagen Digitaltechnik

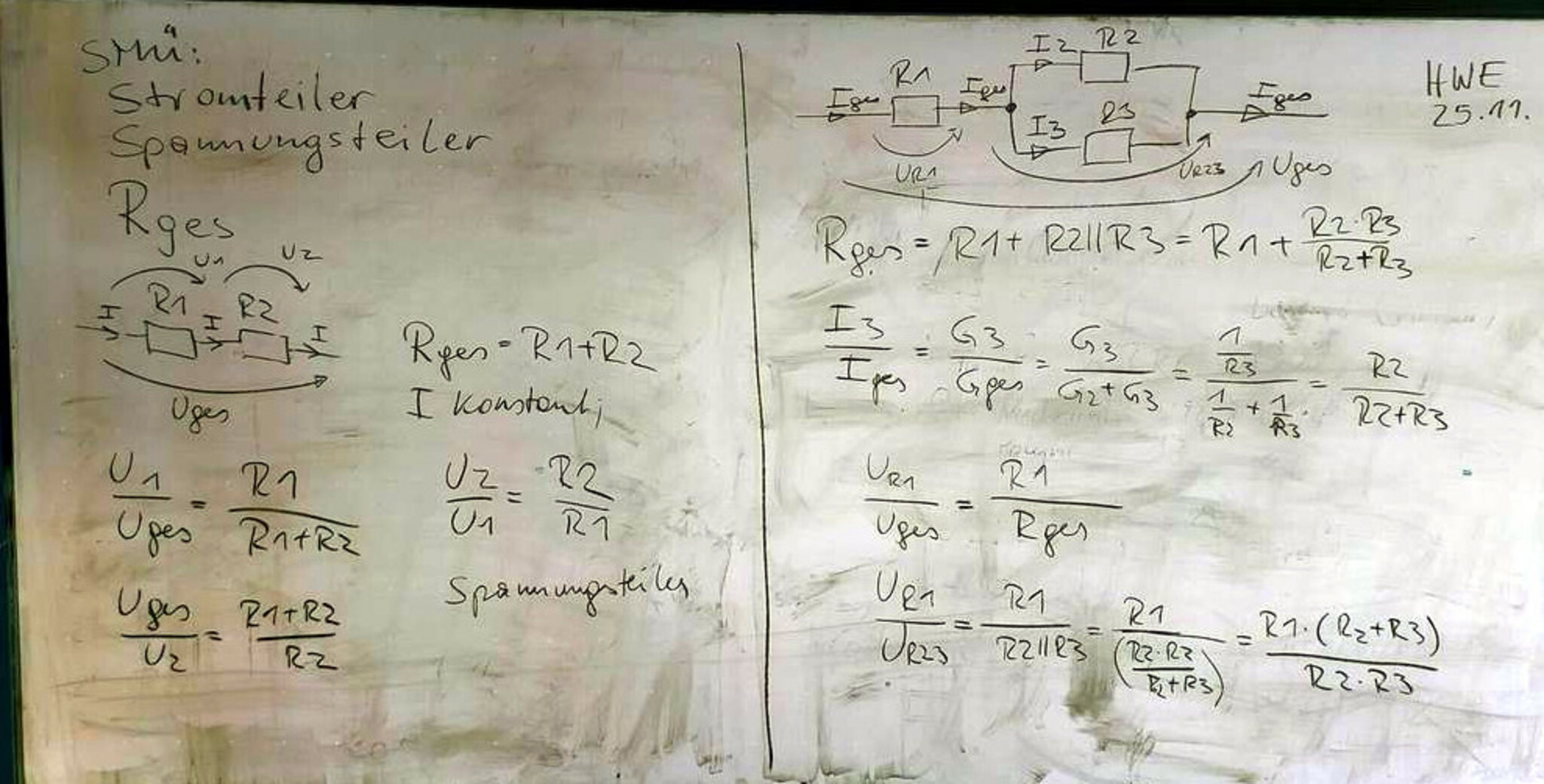

tafelbild.2021-11-25_12-13-44.jpgDo, 03. Mär 2022 13:05:06 Beispiel Strom/Spannungsteiler

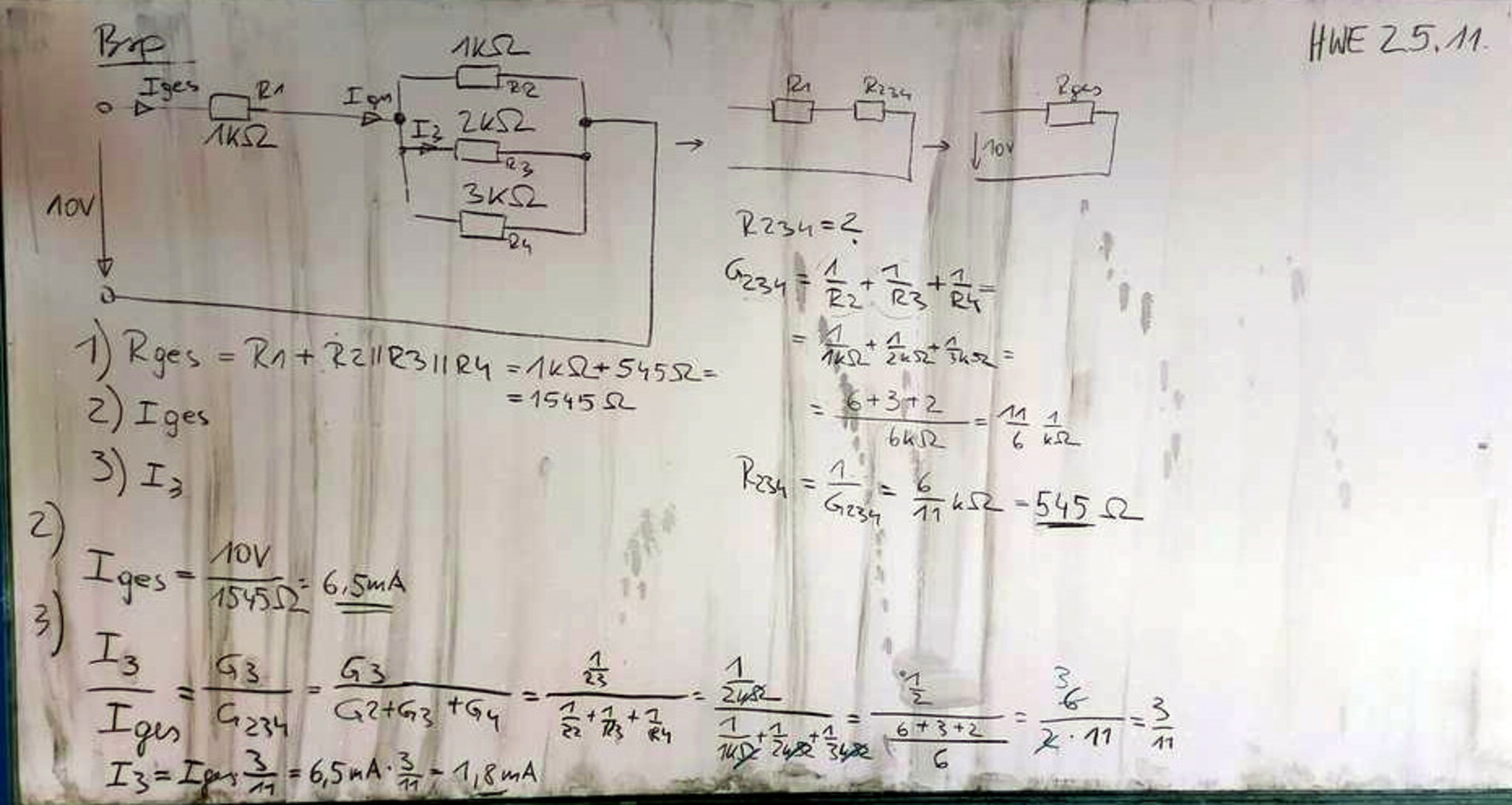

tafelbild.2021-11-25_12-46-31.jpgDo, 03. Mär 2022 13:05:06 Beispiel Strom/Spannungsteiler

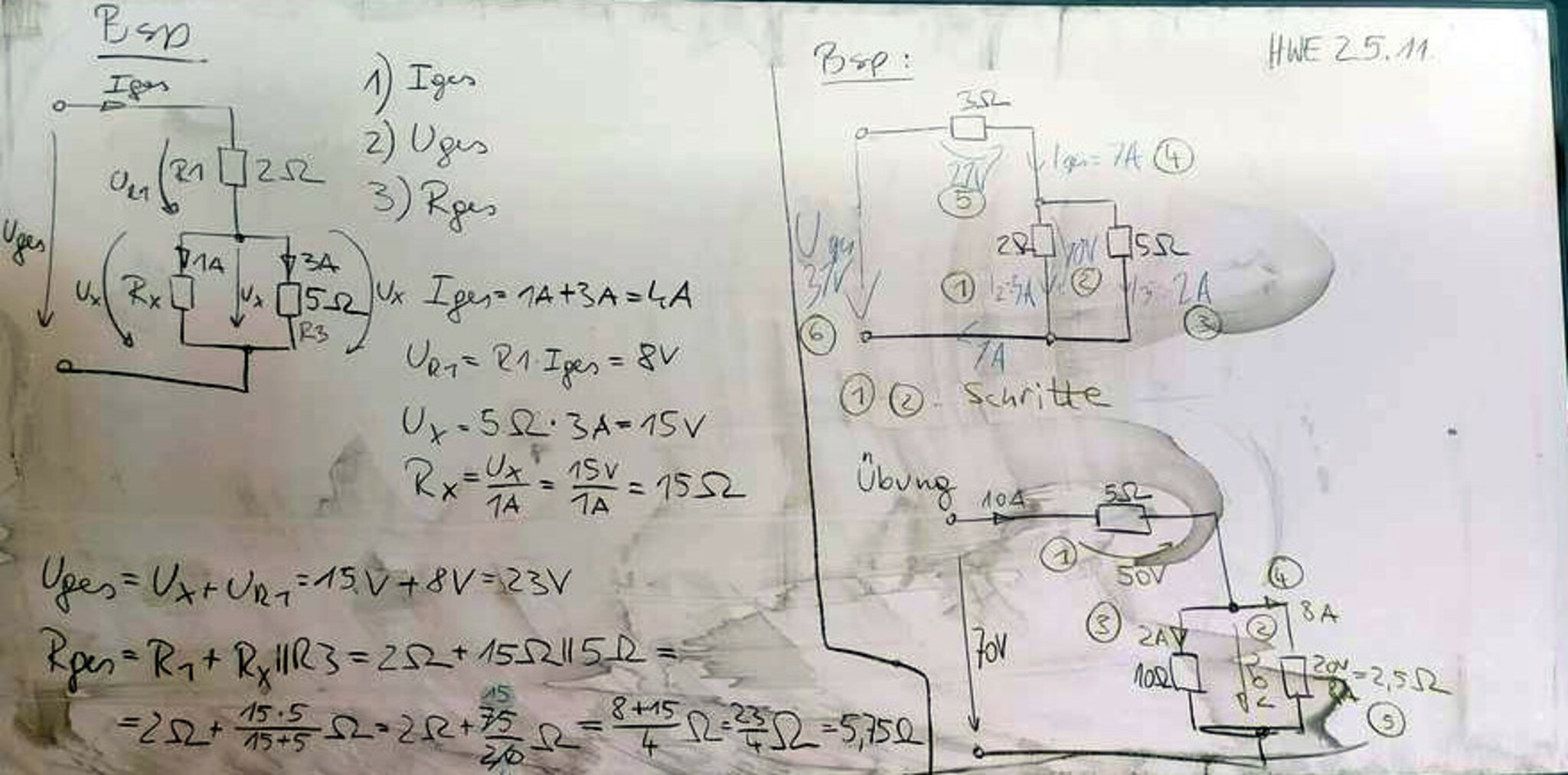

tafelbild.2021-11-25_13-11-57.jpgDo, 03. Mär 2022 13:05:06 Beispiel Rges, U,I
tafelbild.2021-11-29_11-44-43.jpgDo, 03. Mär 2022 13:05:06 Beispiel mit Schalter

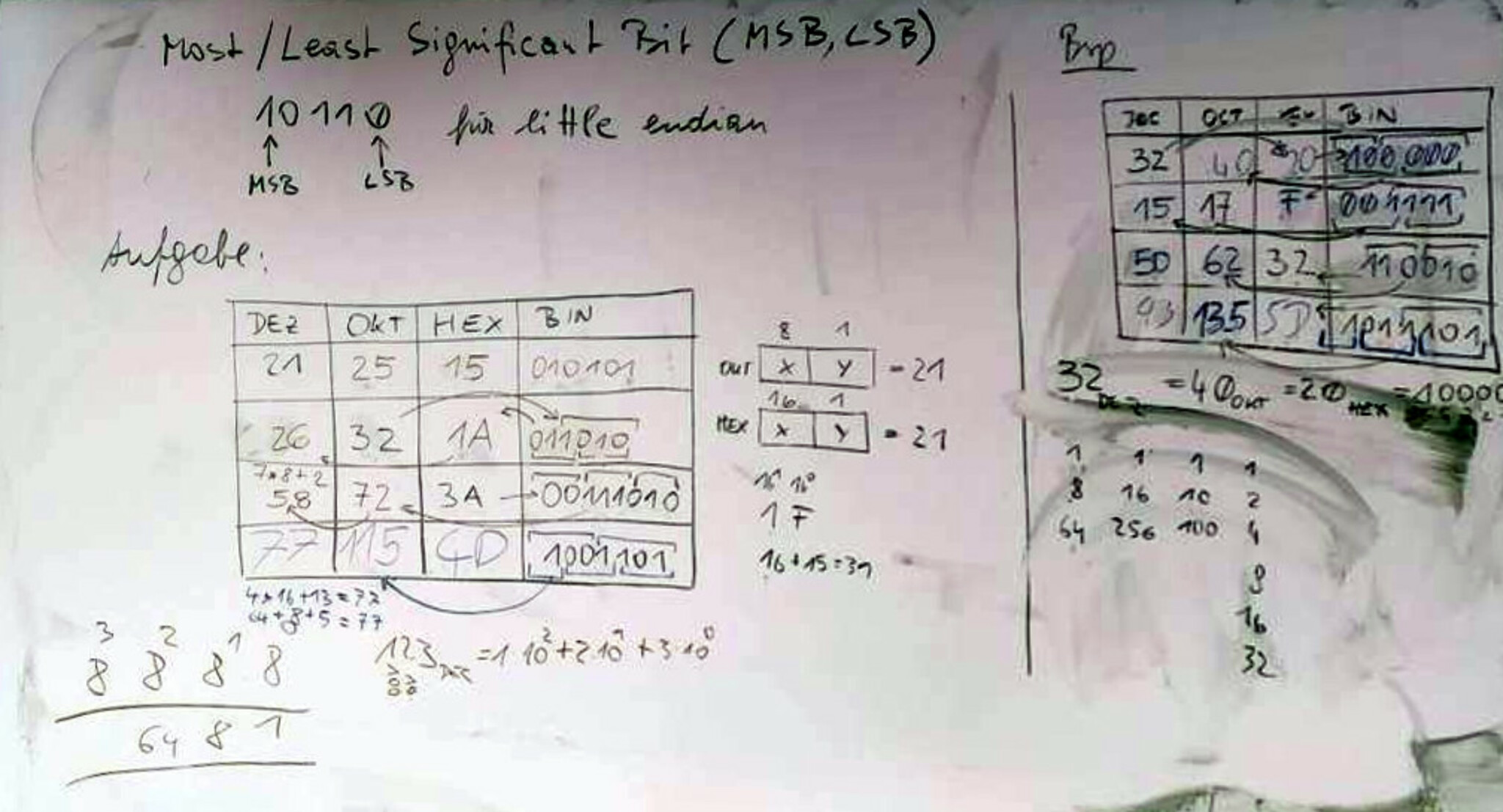

tafelbild.2021-11-29_15-56-09.jpgDo, 03. Mär 2022 13:05:06 FTKL: Umwandlung von Zahlensystemen

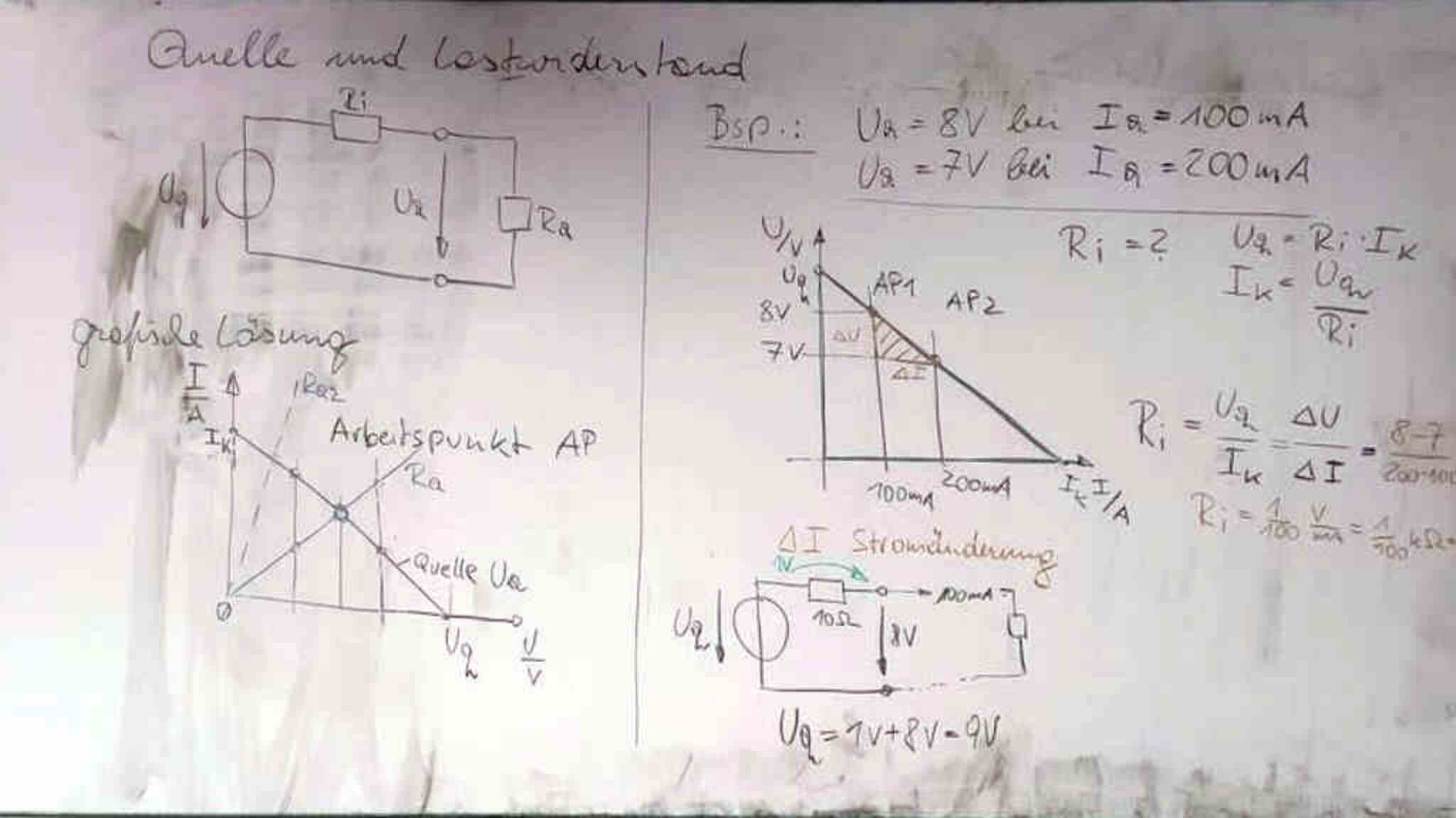

tafelbild.2021-12-06_12-16-40.jpgDo, 03. Mär 2022 13:05:06 Reale Quelle: grafische Lösung

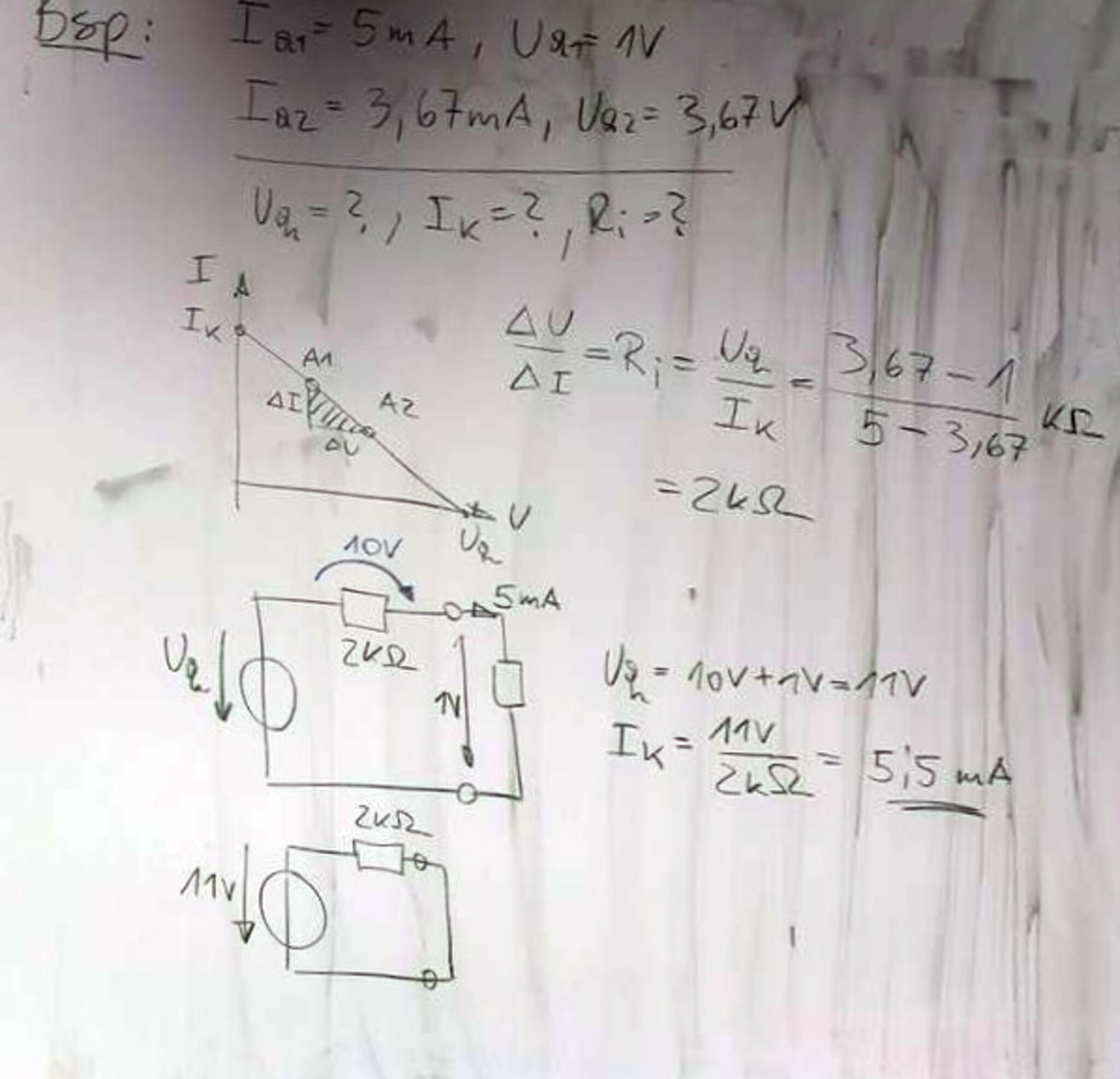

tafelbild.2021-12-06_12-48-45.jpgDo, 03. Mär 2022 13:05:07 Reale Quelle: Zwei Punkte auf der Kennlinie sind gegeben.

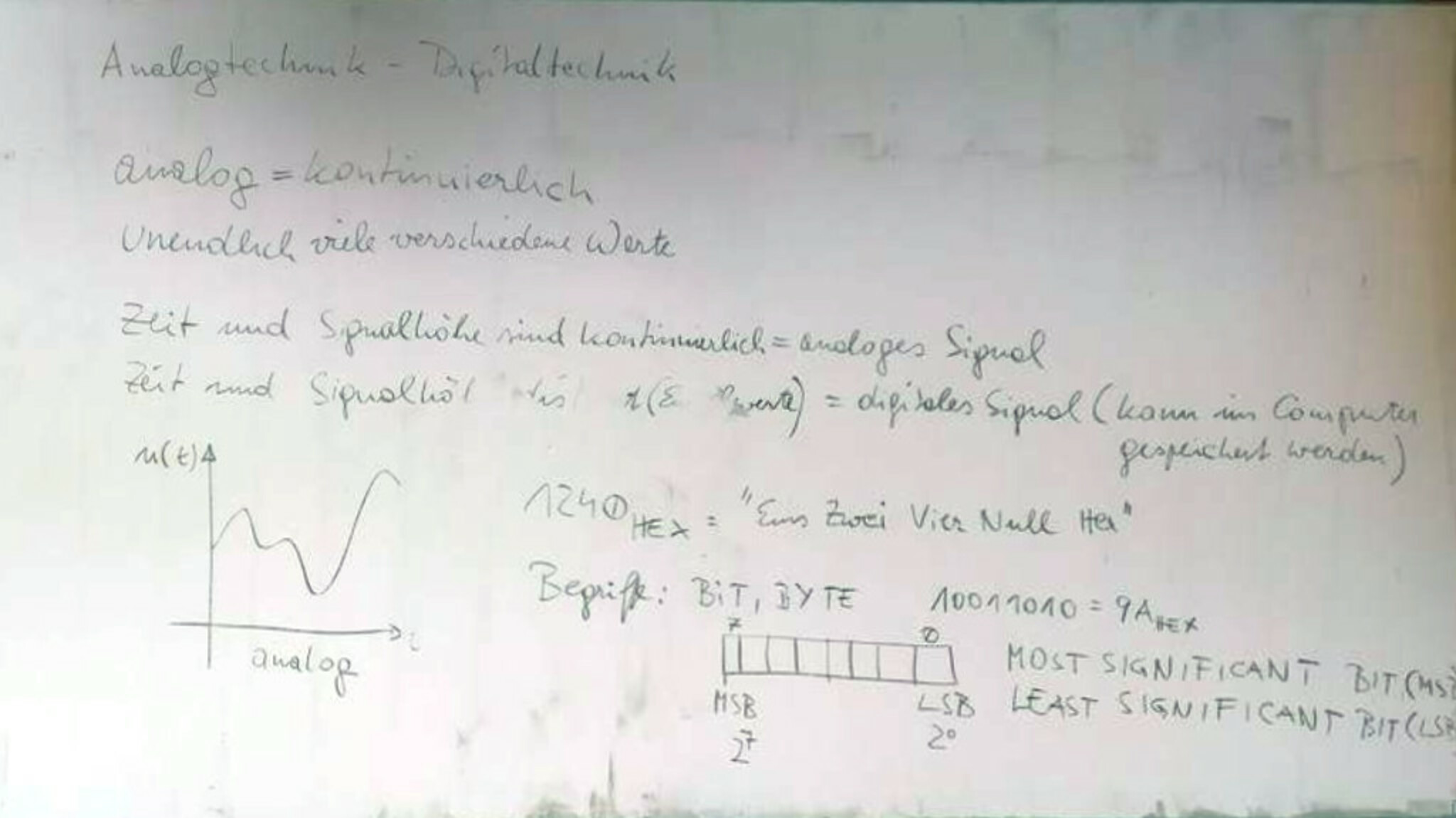

tafelbild.2021-12-06_15-26-03.jpgDo, 03. Mär 2022 13:05:07 FTKL: Was ist Analog-Technik/Digitaltechnik

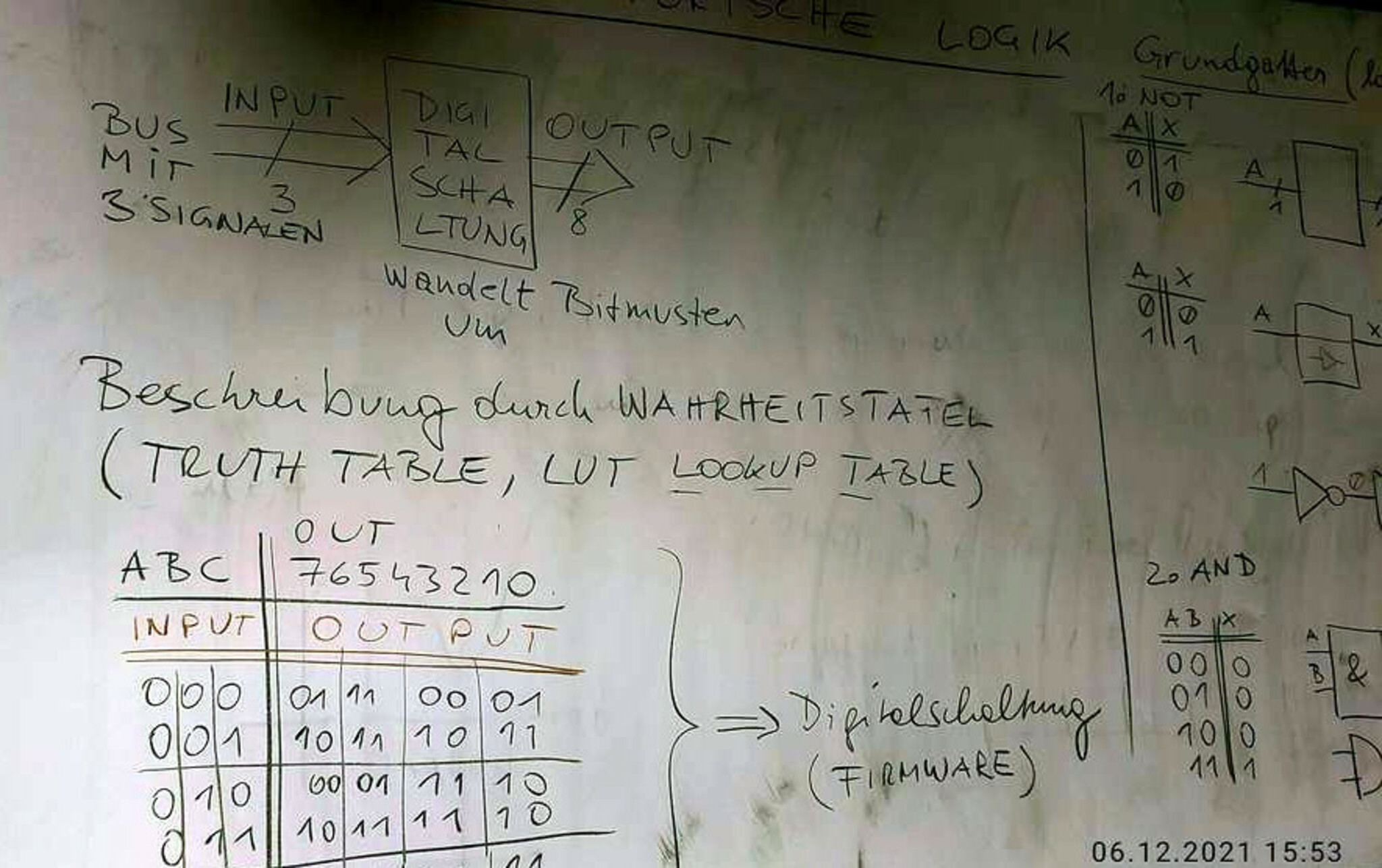

tafelbild.2021-12-06_15-53-41.jpgDo, 03. Mär 2022 13:05:07 FTKL:Kombinatorische Logik

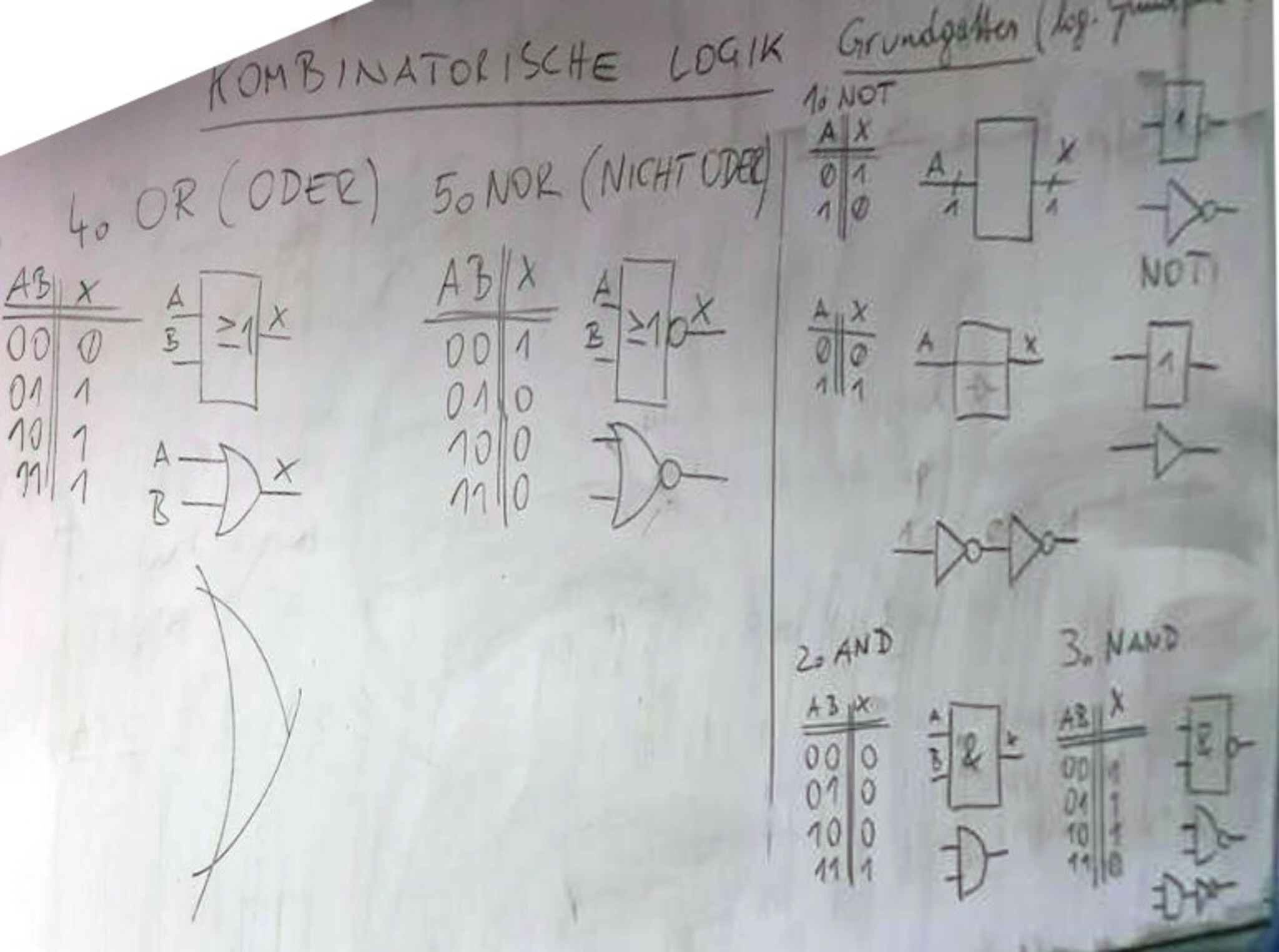

tafelbild.2021-12-06_16-02-41.jpgDo, 03. Mär 2022 13:05:07 FTKL: Grundgatter NOT, AND, OR, NOR, NAND

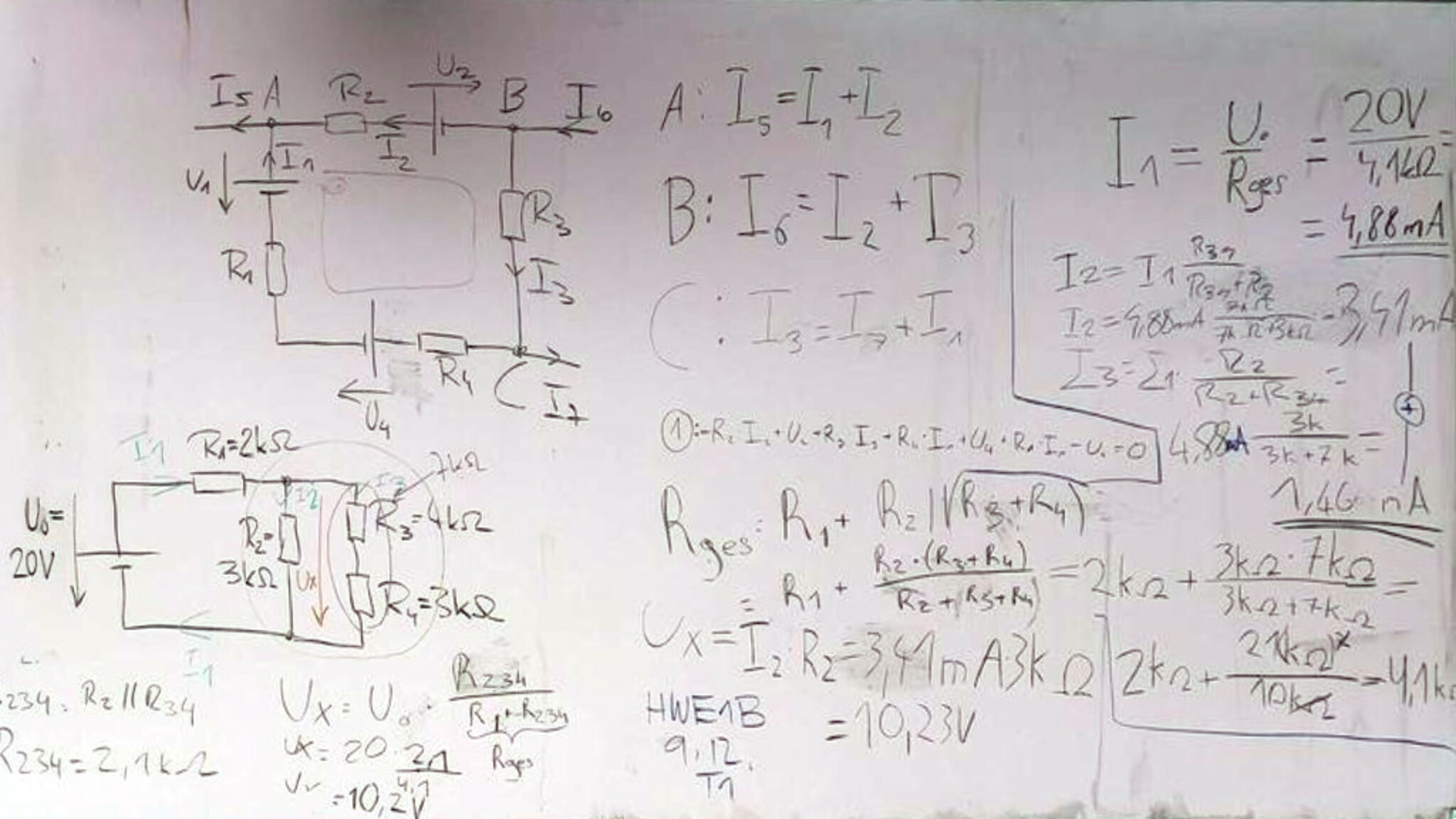

tafelbild.2021-12-09_12-30-55.jpgDo, 03. Mär 2022 13:05:07 Beispiel1: Knoten und Maschengleichungen Beispiel2: Berechnung Rges, I, U

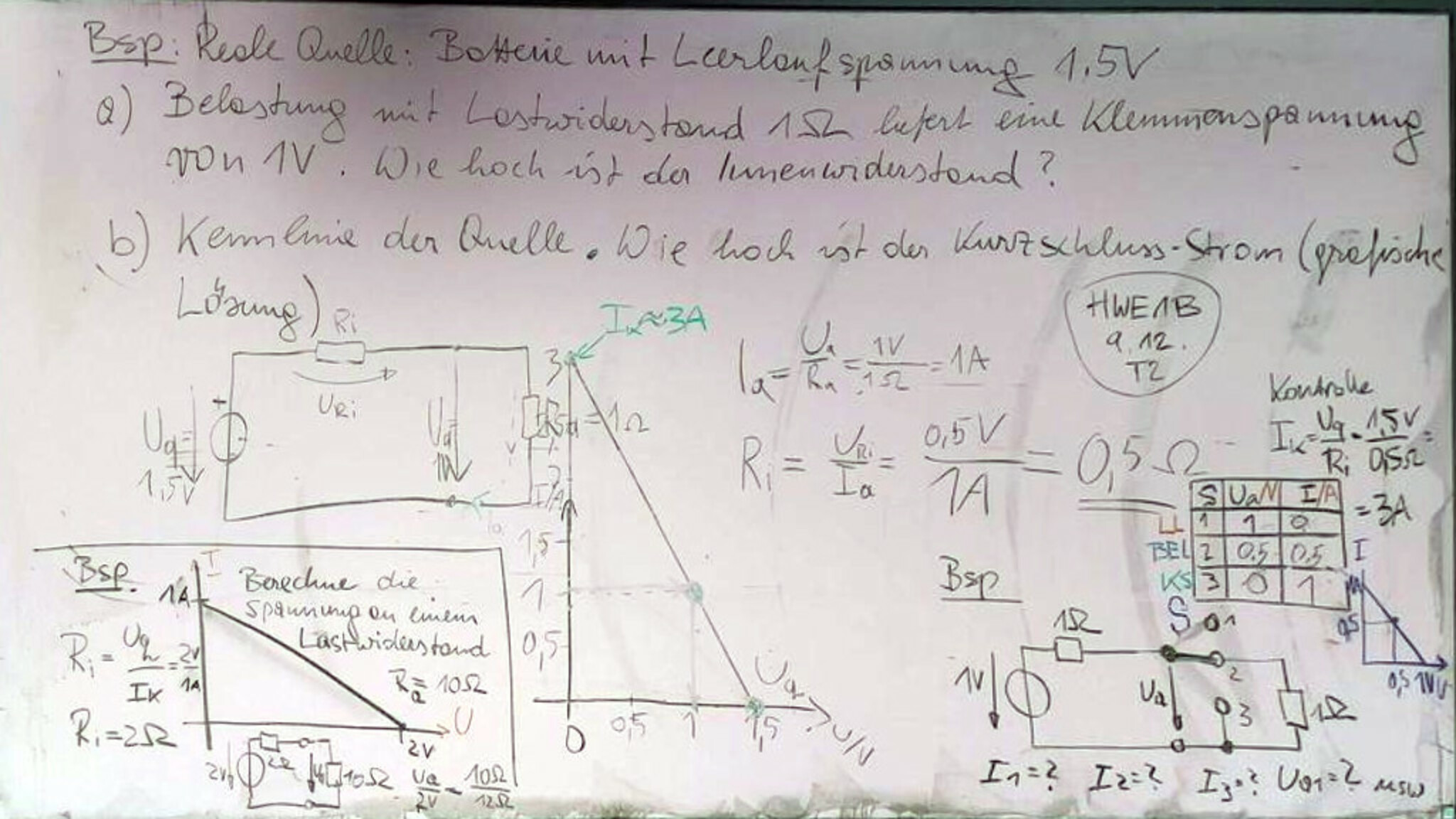

tafelbild.2021-12-09_13-12-10.jpgDo, 03. Mär 2022 13:05:07 Reale Quelle Kennlinie der Quelle

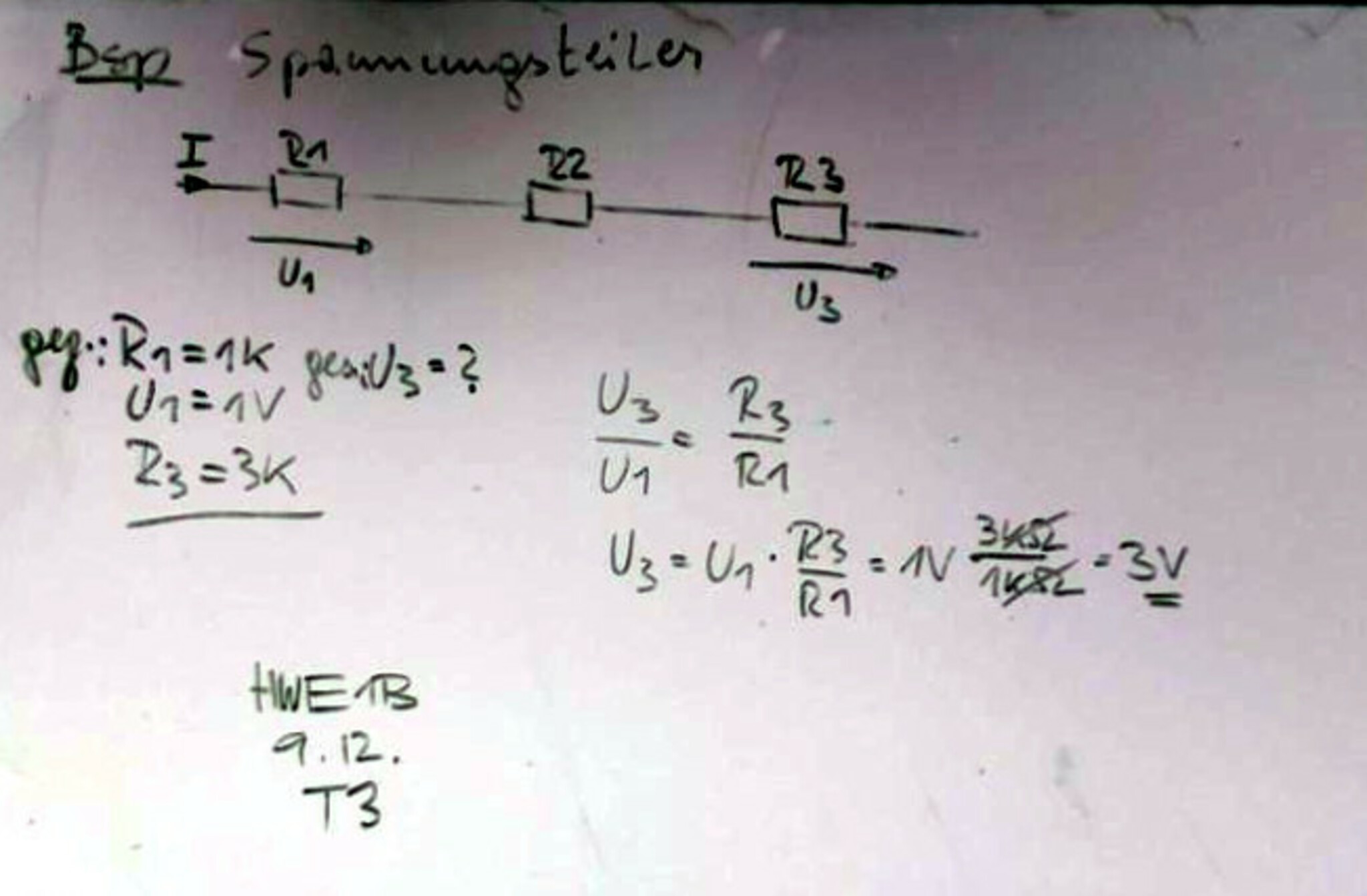

tafelbild.2021-12-09_13-17-33.jpgDo, 03. Mär 2022 13:05:07 Spannungsteiler

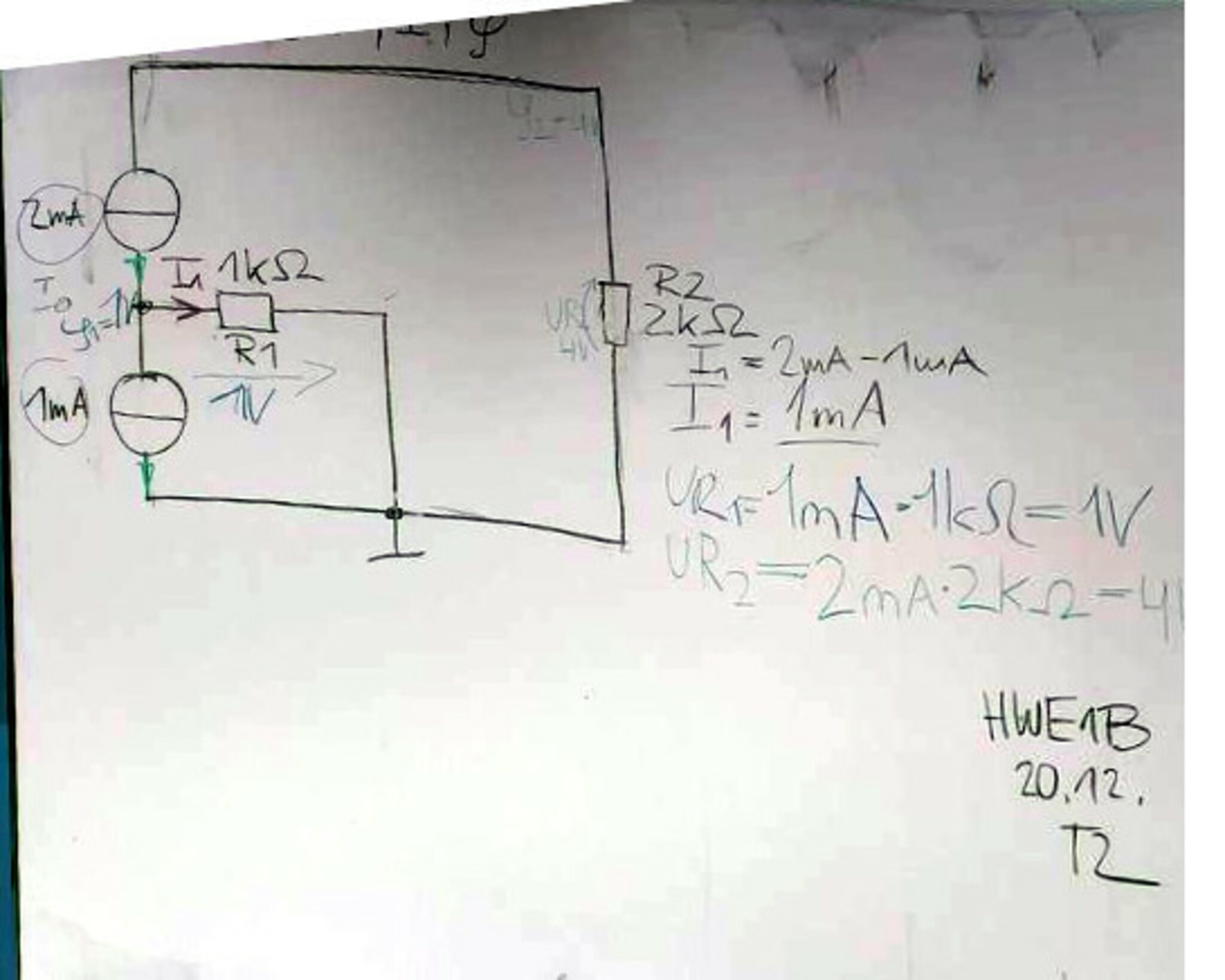

tafelbild.2021-12-20_13-04-59.jpgDo, 03. Mär 2022 13:05:07 Knotenregel

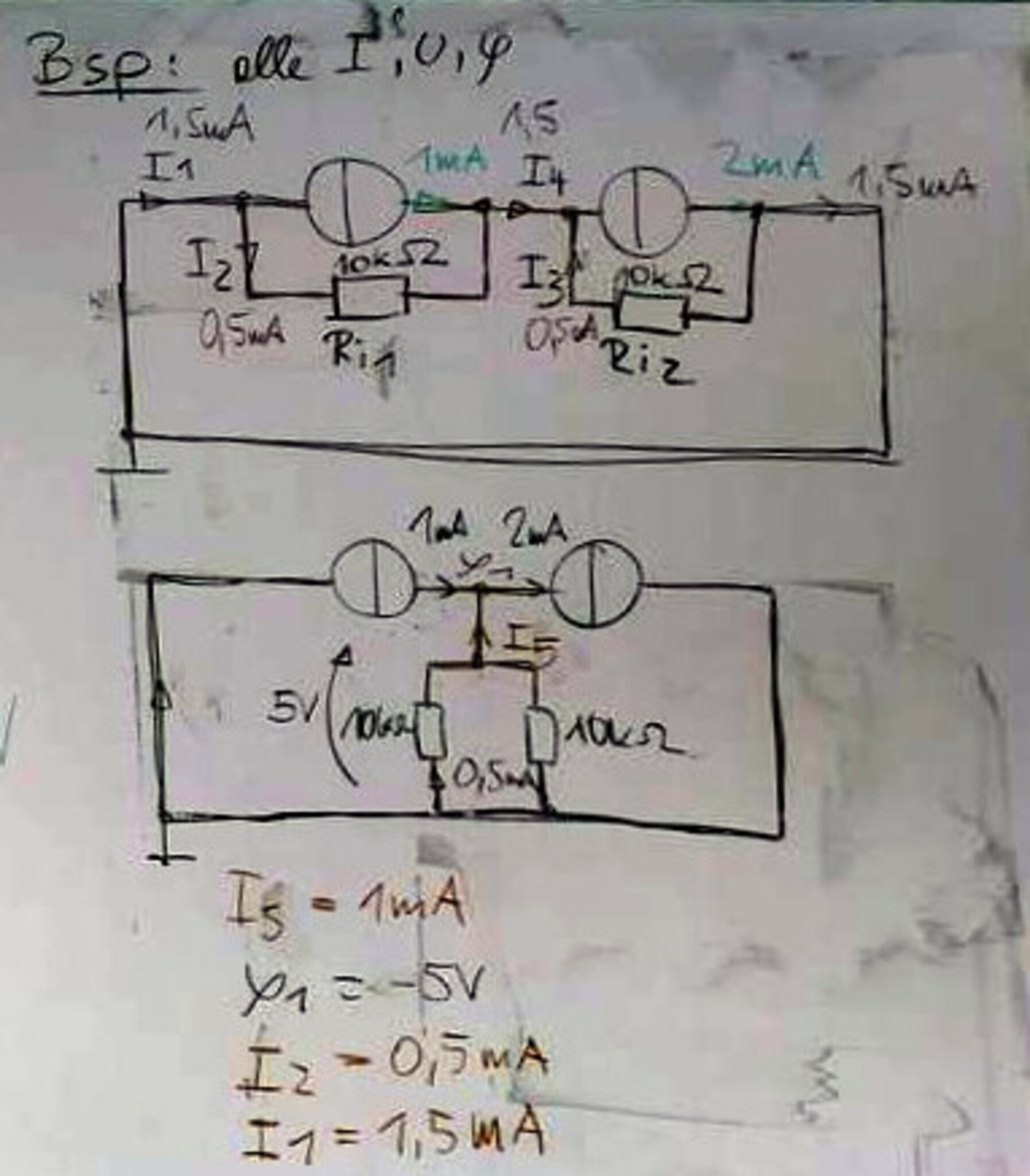

tafelbild.2022-01-08_12-00-34.jpgDo, 03. Mär 2022 13:05:08 Zwei reale Stromquellen in Serie: durch Umzeichnen der Originalschaltung erkennt man, dass die beiden Widerstände parallel liegen. I4 = 1.5mA

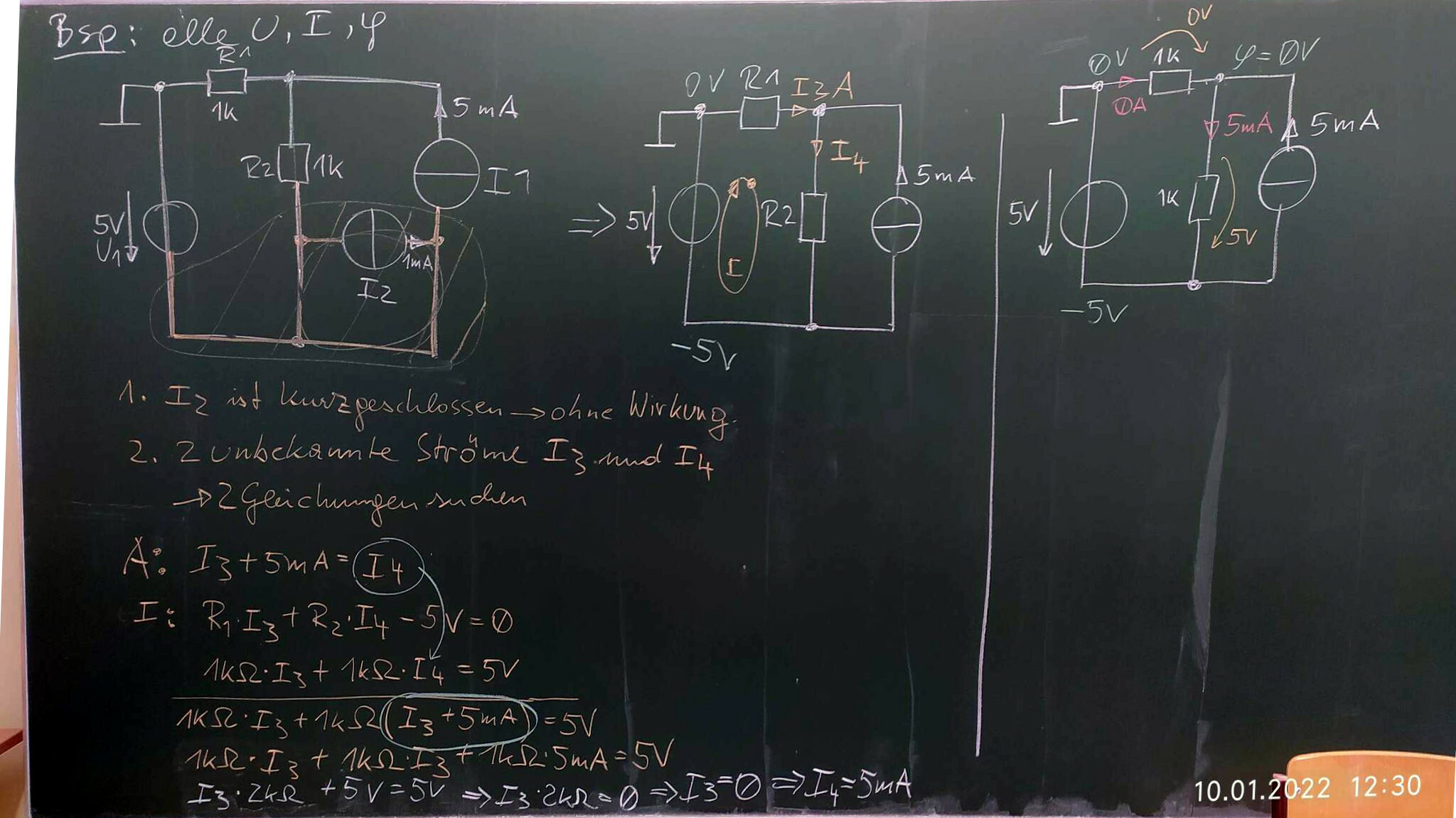

tafelbild.2022-01-10_12-30-54.jpgDo, 03. Mär 2022 13:05:08 Mehrere Quellen Lösung mit Maschen- und Knotengleichungen.

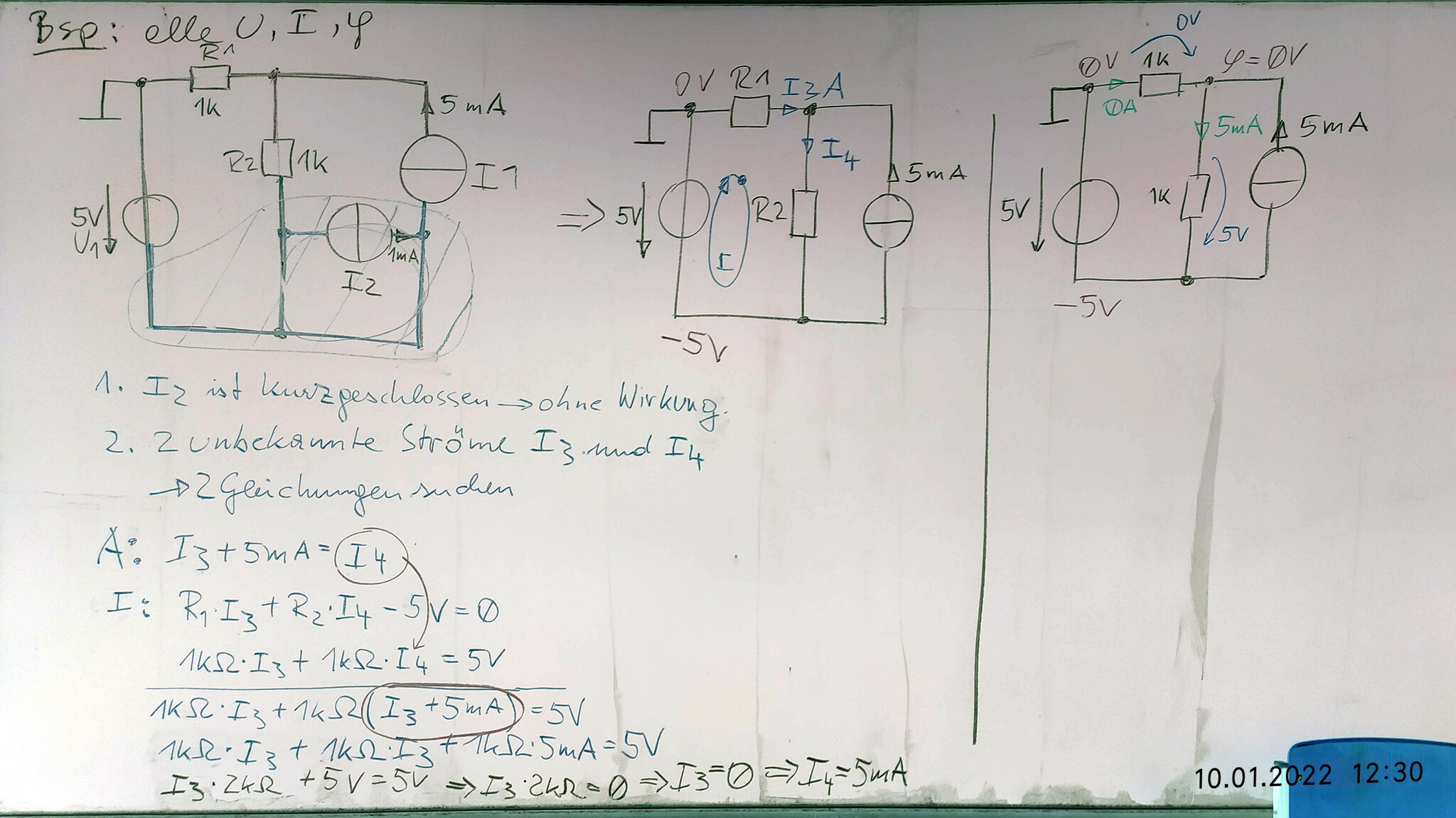

tafelbild.2022-01-10_12-30-54a.jpgDo, 03. Mär 2022 13:05:08 Knoten und Maschengleichungen

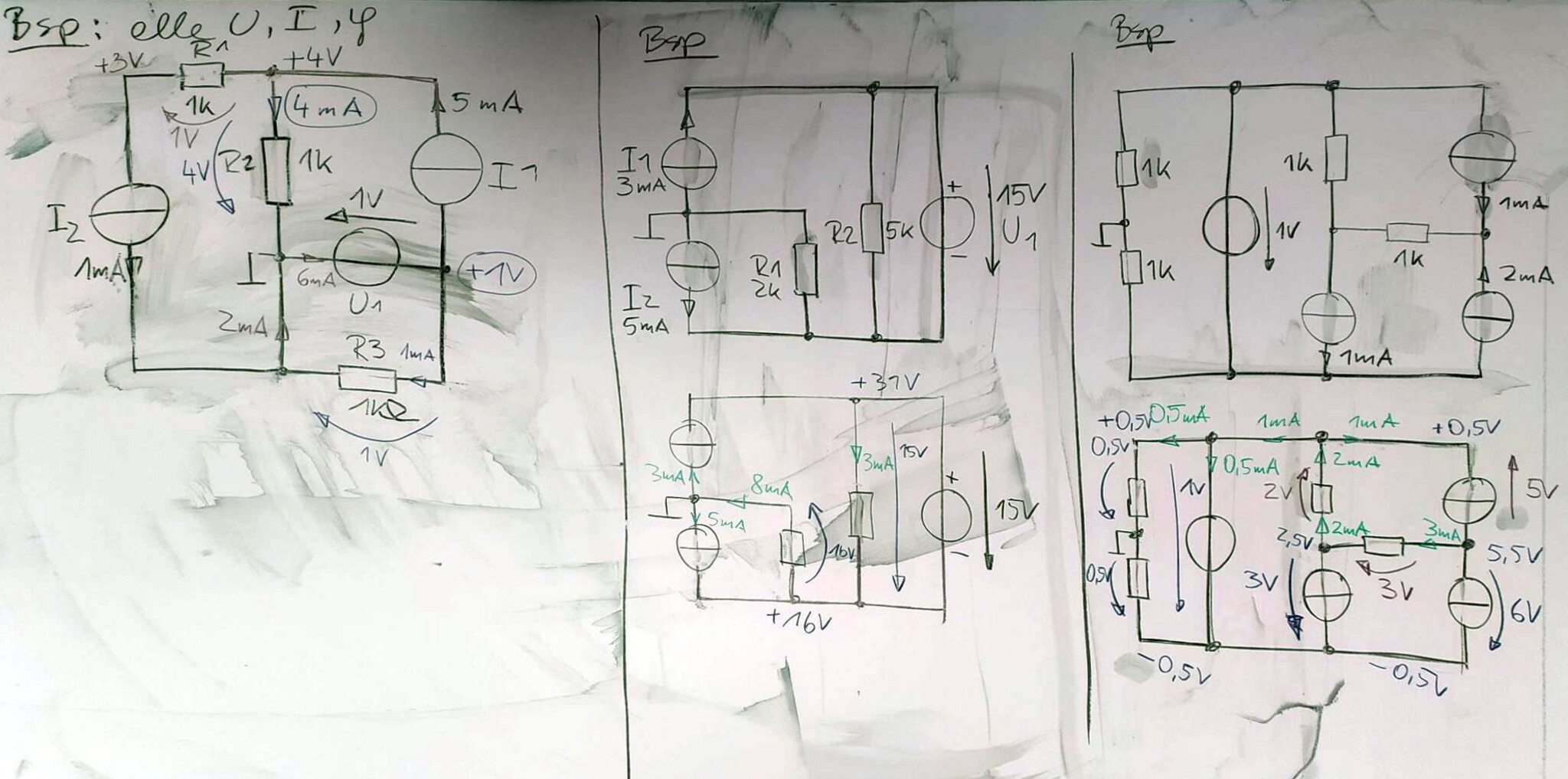

tafelbild.2022-01-10_13-11-20.jpgDo, 03. Mär 2022 13:05:08 Mehrere Quellen Lösung durch schrittweises Bestimmen der Ströme, Spannungen und Potenziale

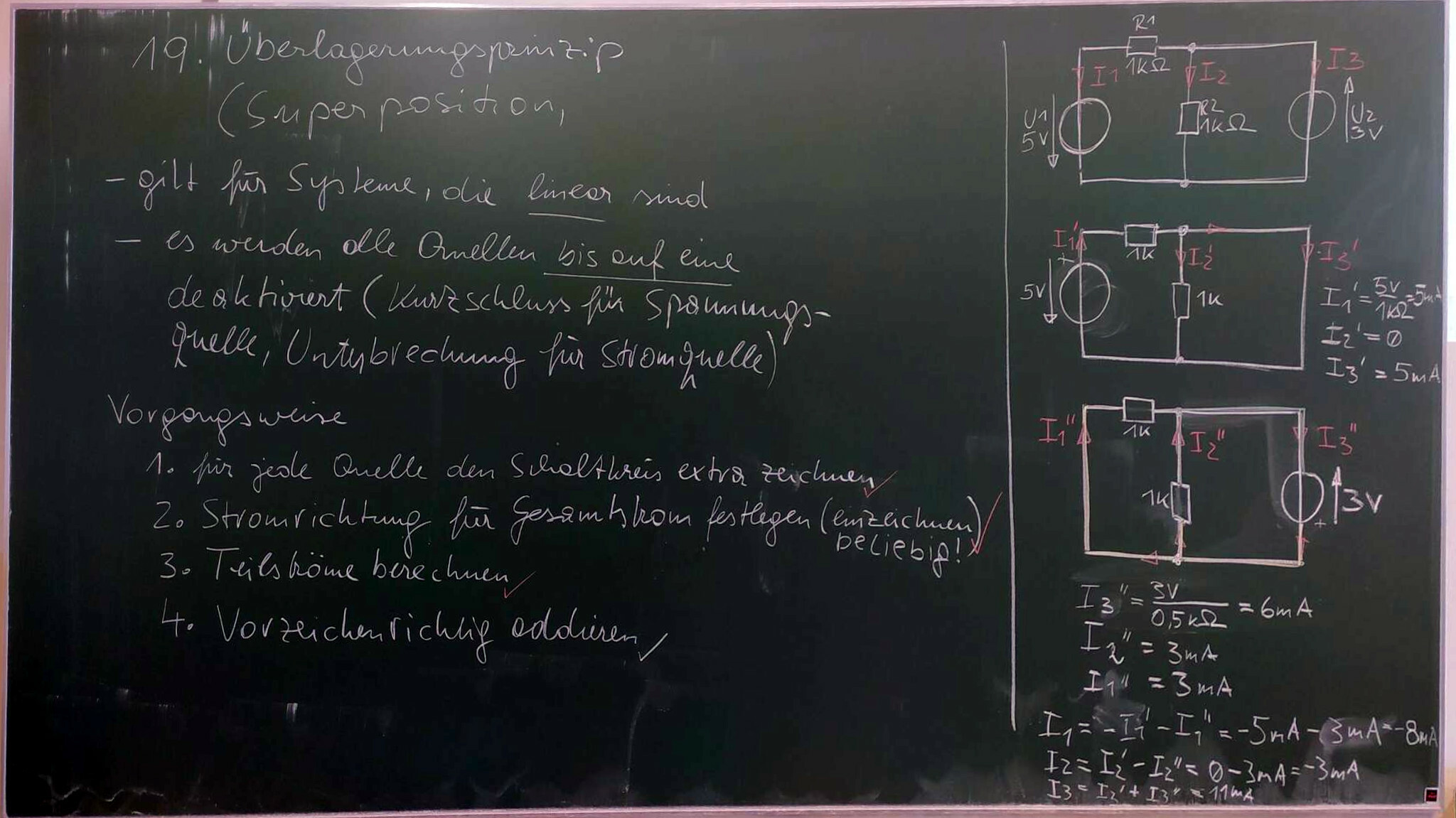

tafelbild.2022-01-13_12-48-16.jpgDo, 03. Mär 2022 13:05:08 Überlagerungsprinzip - Einführung

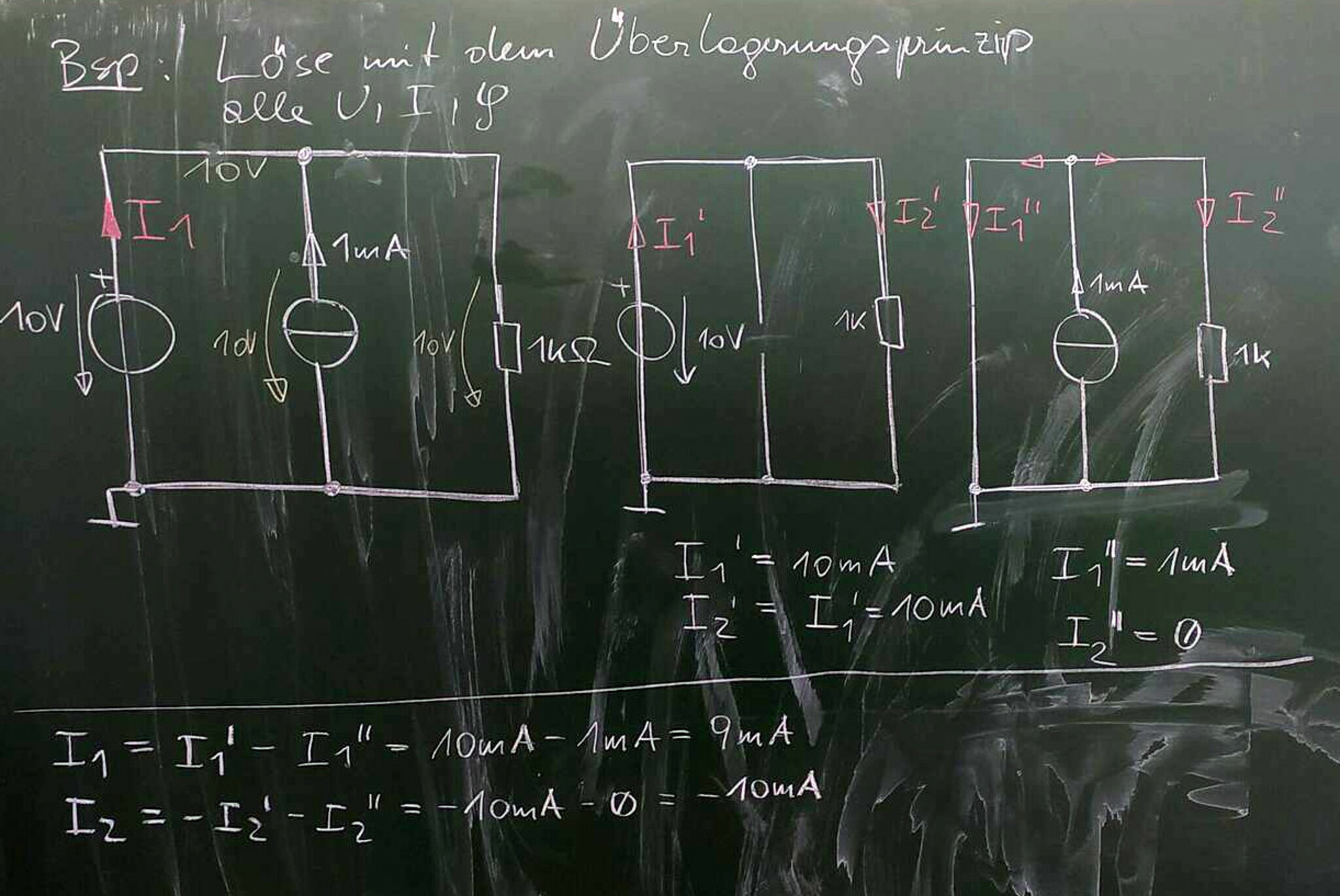

tafelbild.2022-01-13_13-07-13.jpgDo, 03. Mär 2022 13:05:09 Überlagerungsprinzip
tafelbild.2022-01-13_13-22-25.jpgDo, 03. Mär 2022 13:05:09 Überlagerungsprinzip

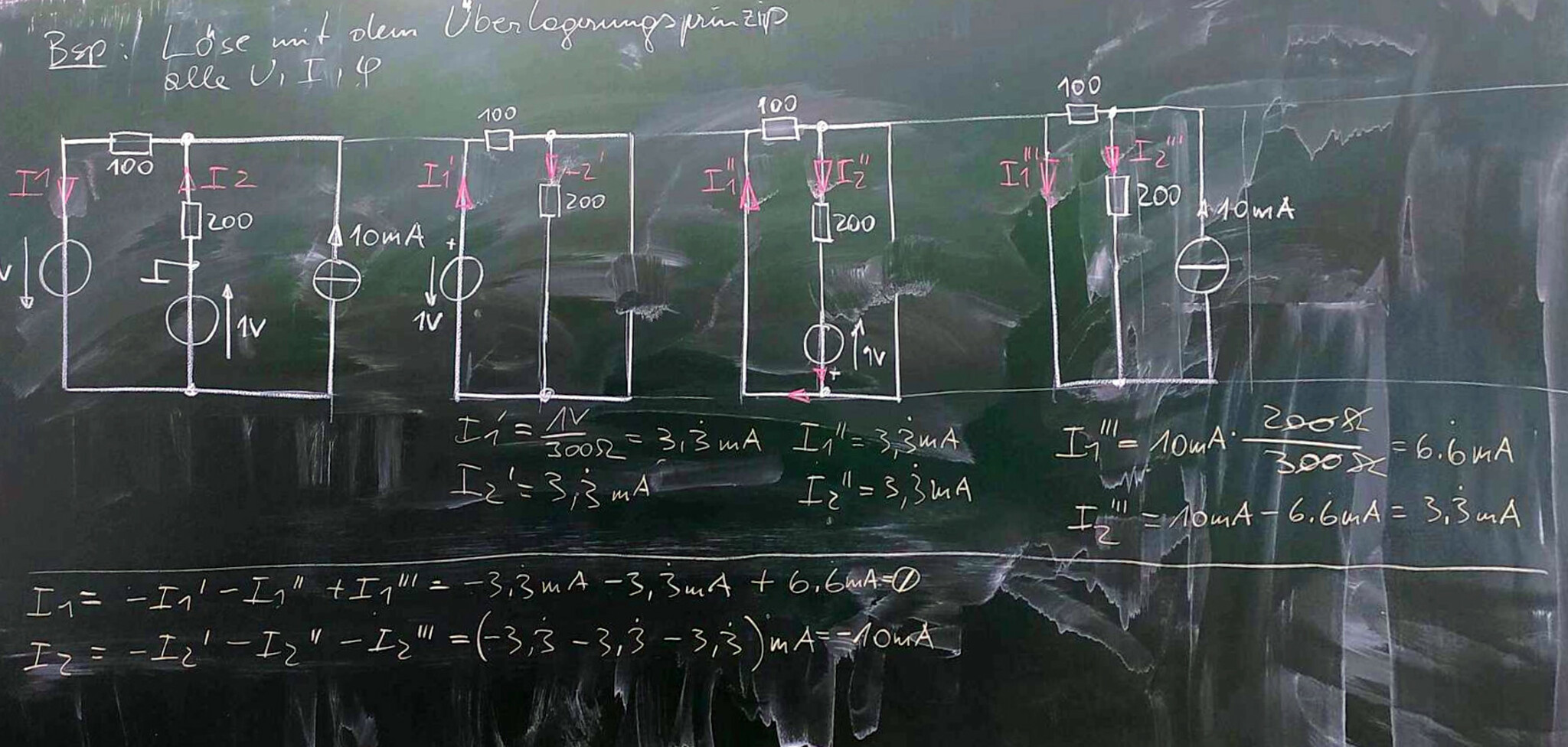

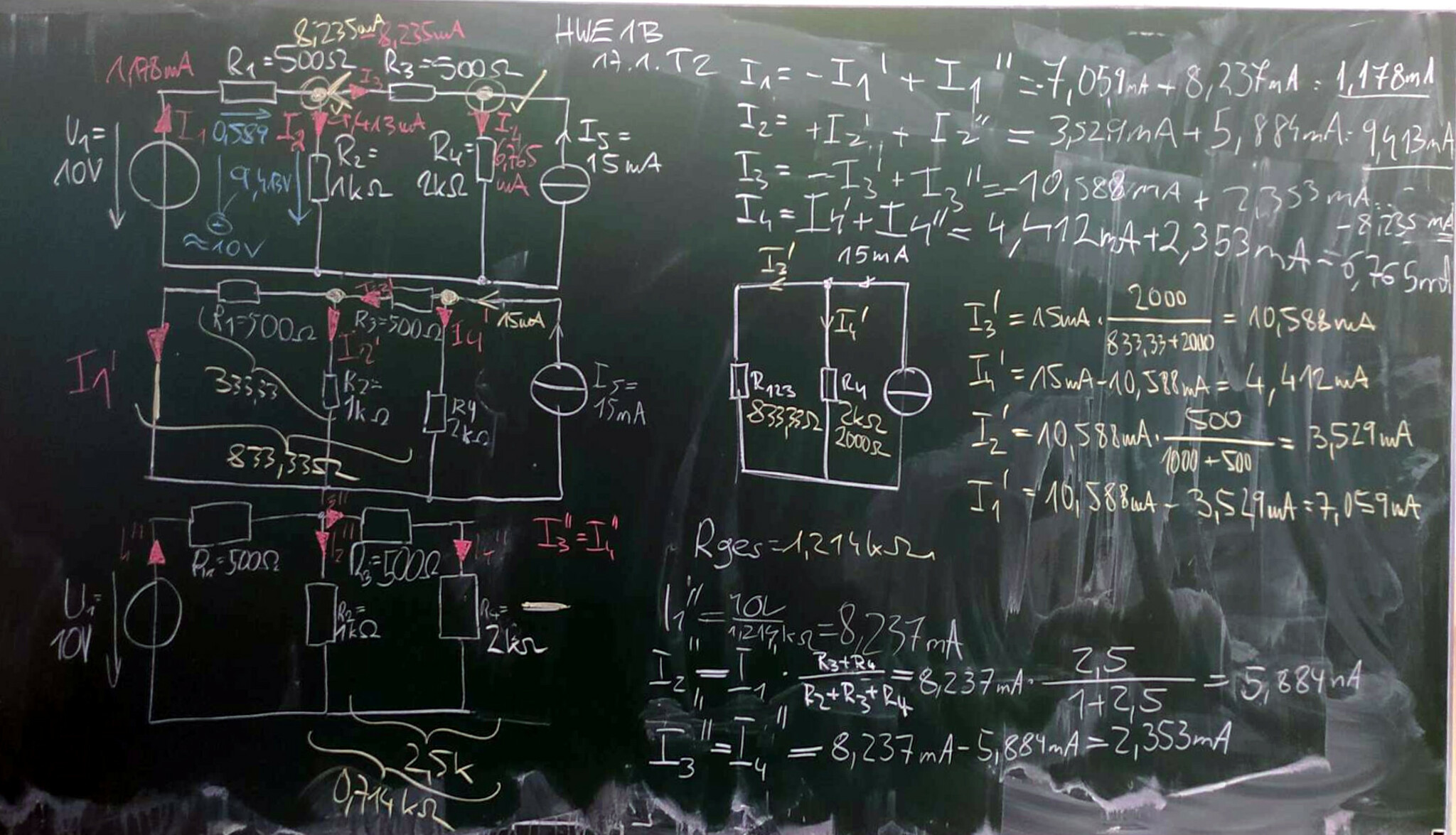

tafelbild.2022-01-17_13-20-11.jpgDo, 03. Mär 2022 13:05:09 Überlagerungsprinzip

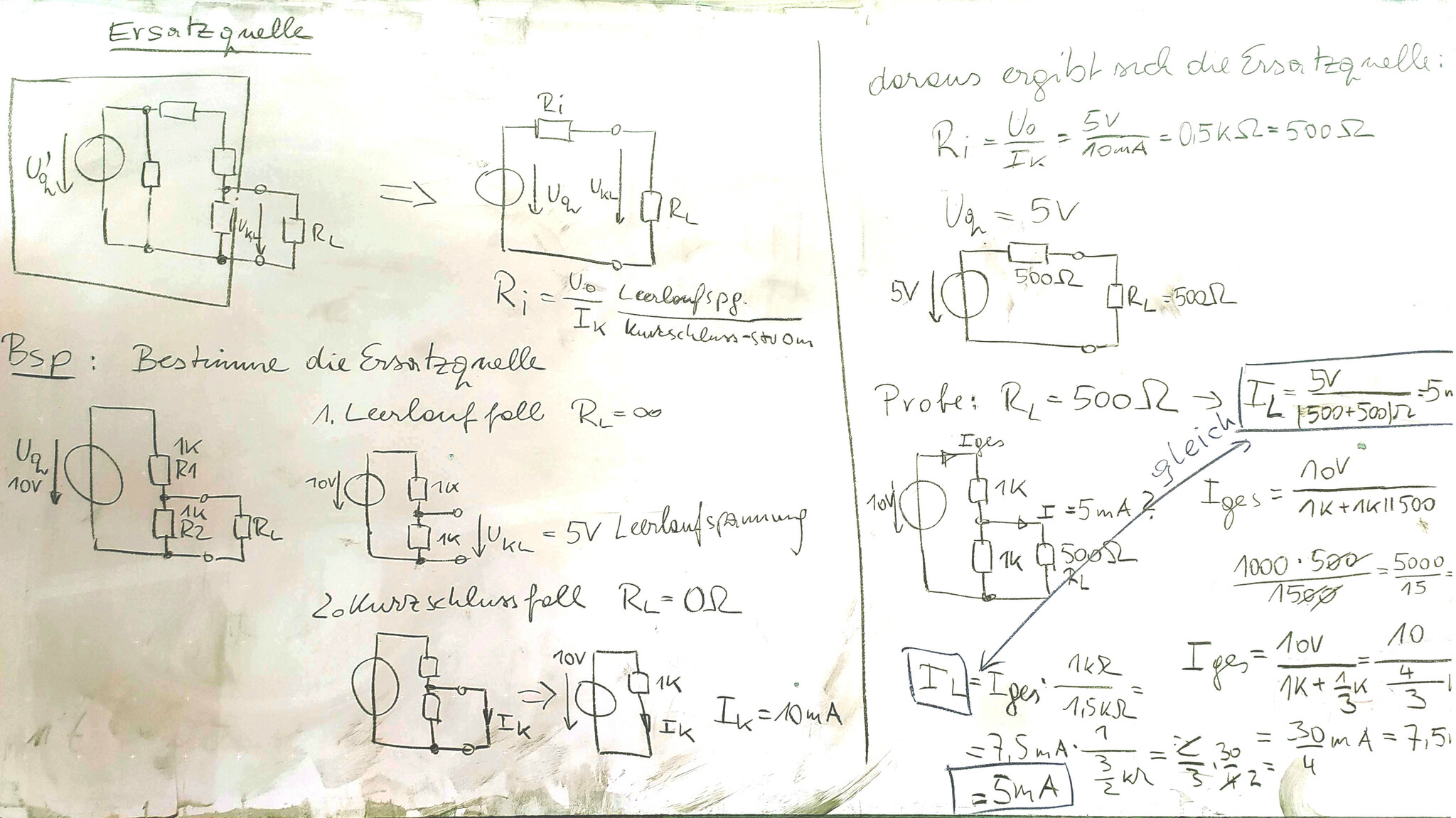

tafelbild.2022-01-20_13-16-54.jpgDo, 03. Mär 2022 13:05:10 Ersatzquelle

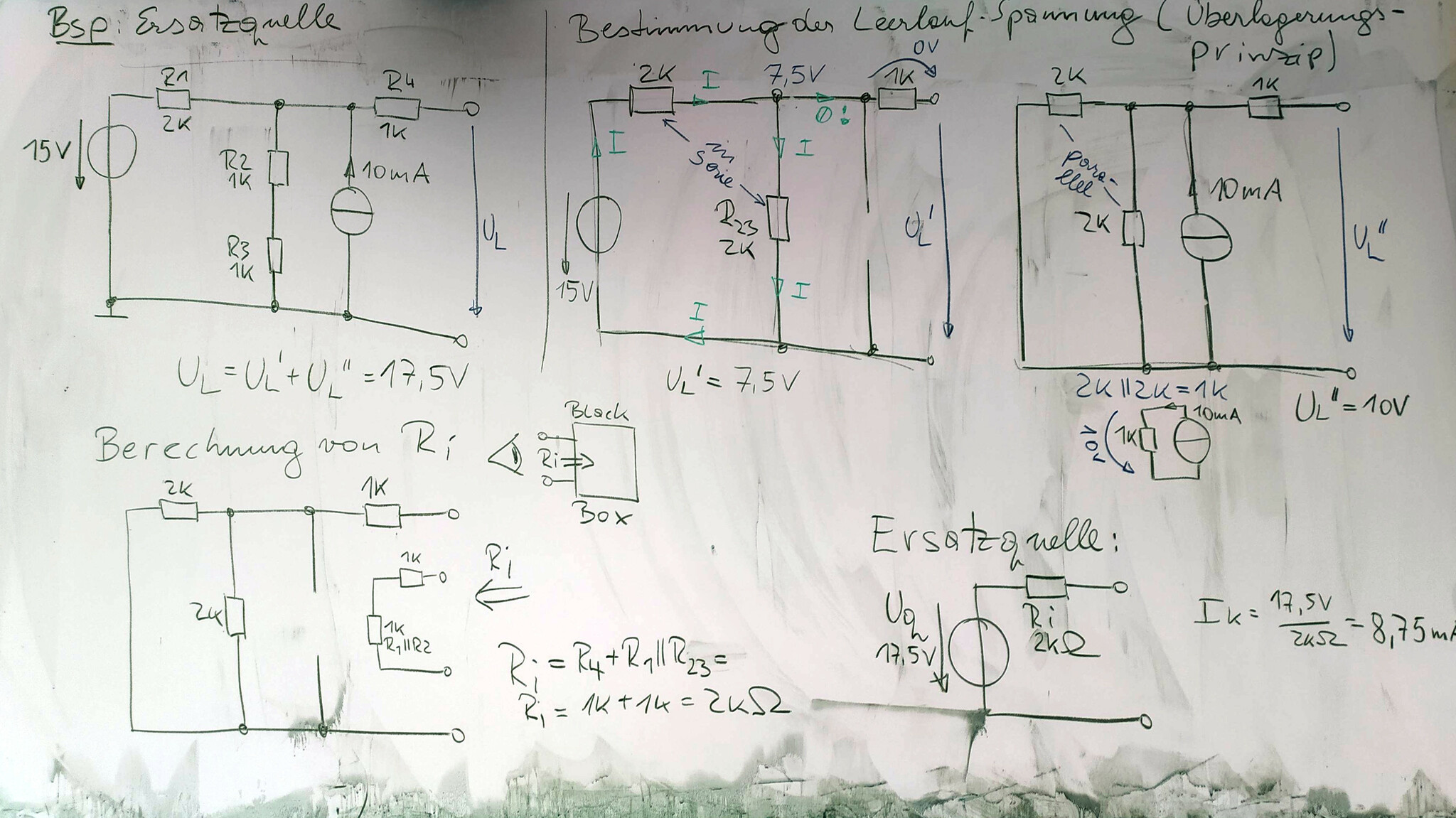

tafelbild.2022-01-24_12-57-48.jpgDo, 03. Mär 2022 13:05:10 Überlagerungsprinzip: Leerlaufspannung

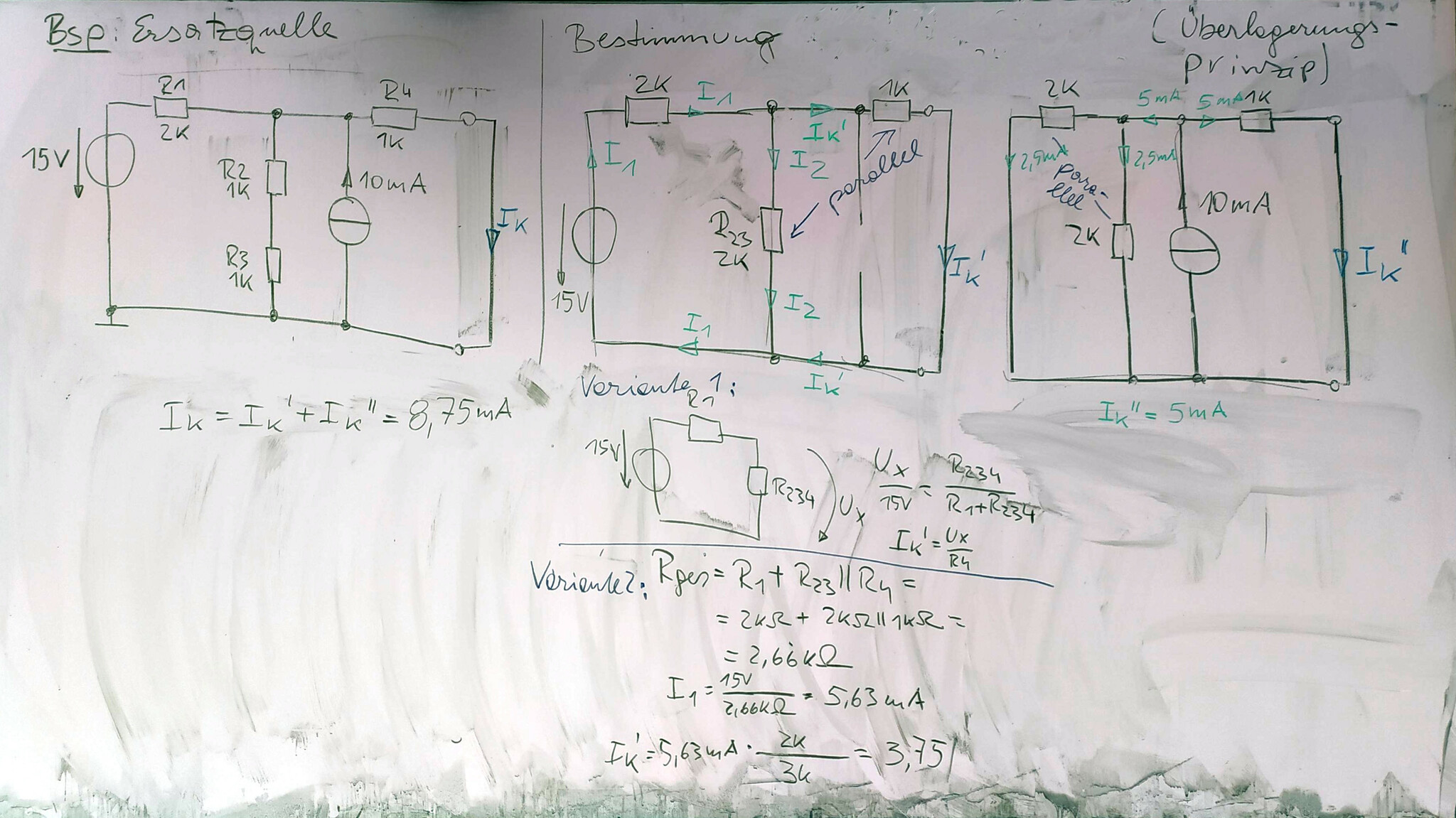

tafelbild.2022-01-24_13-11-42.jpgDo, 03. Mär 2022 13:05:11 Ersatzquelle: Kurzschlussstrom Ik

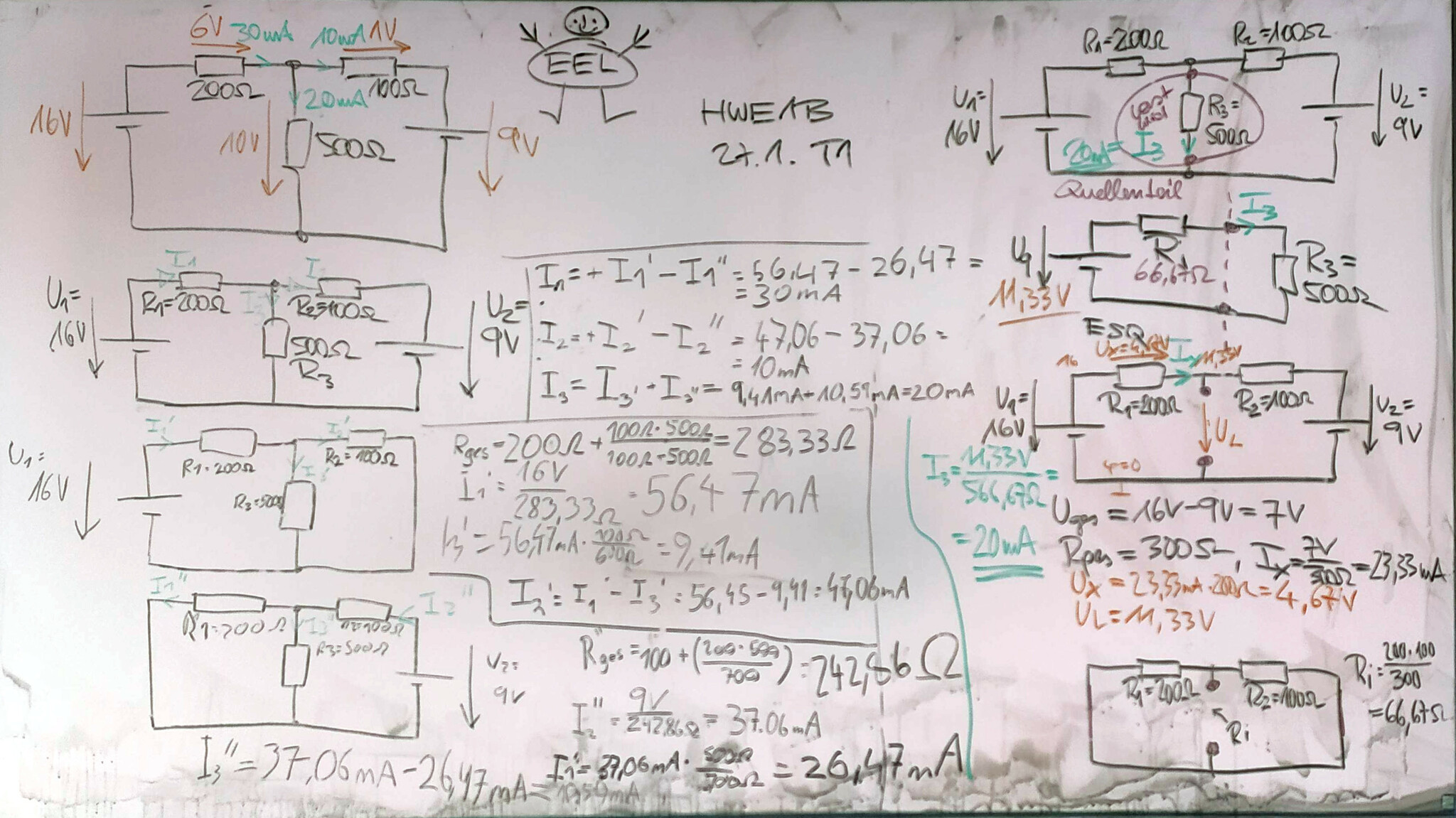

tafelbild.2022-01-27_12-42-27.jpgDo, 03. Mär 2022 13:05:11 Beispiel Ersatzspannungsquelle: ein Widerstand wird als Lastwiderstand behandelt und der restliche Schaltungsteil als "Quellenteil" bezeichnet. Für diesen Quellenteil kann man jetzt eine Ersatzstromquelle berechnen, dann werden Berechnungen für verschiedene Lastwiderstände sehr einfach.

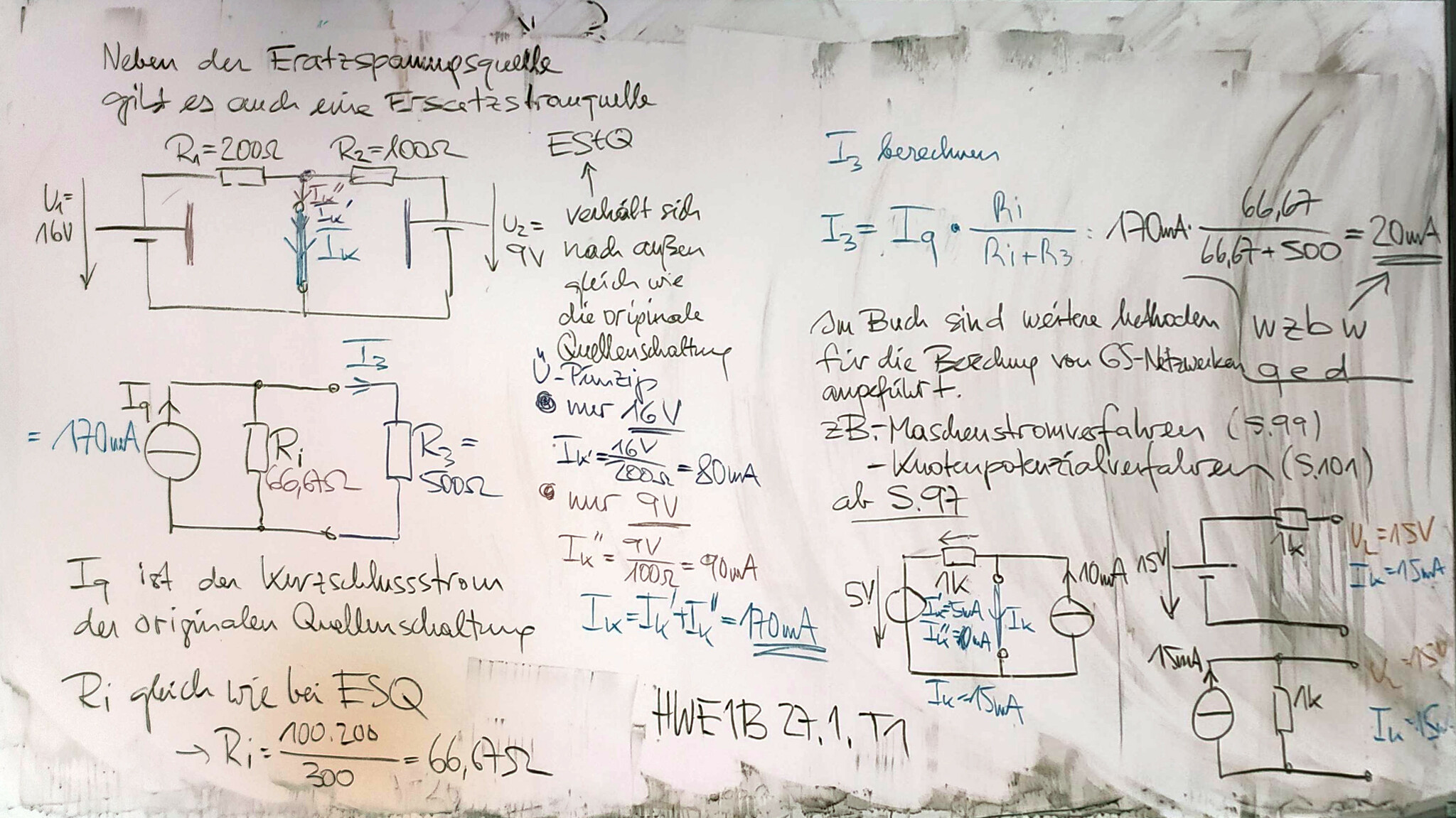

tafelbild.2022-01-27_13-15-53.jpgDo, 03. Mär 2022 13:05:12 Ersatzstomquelle

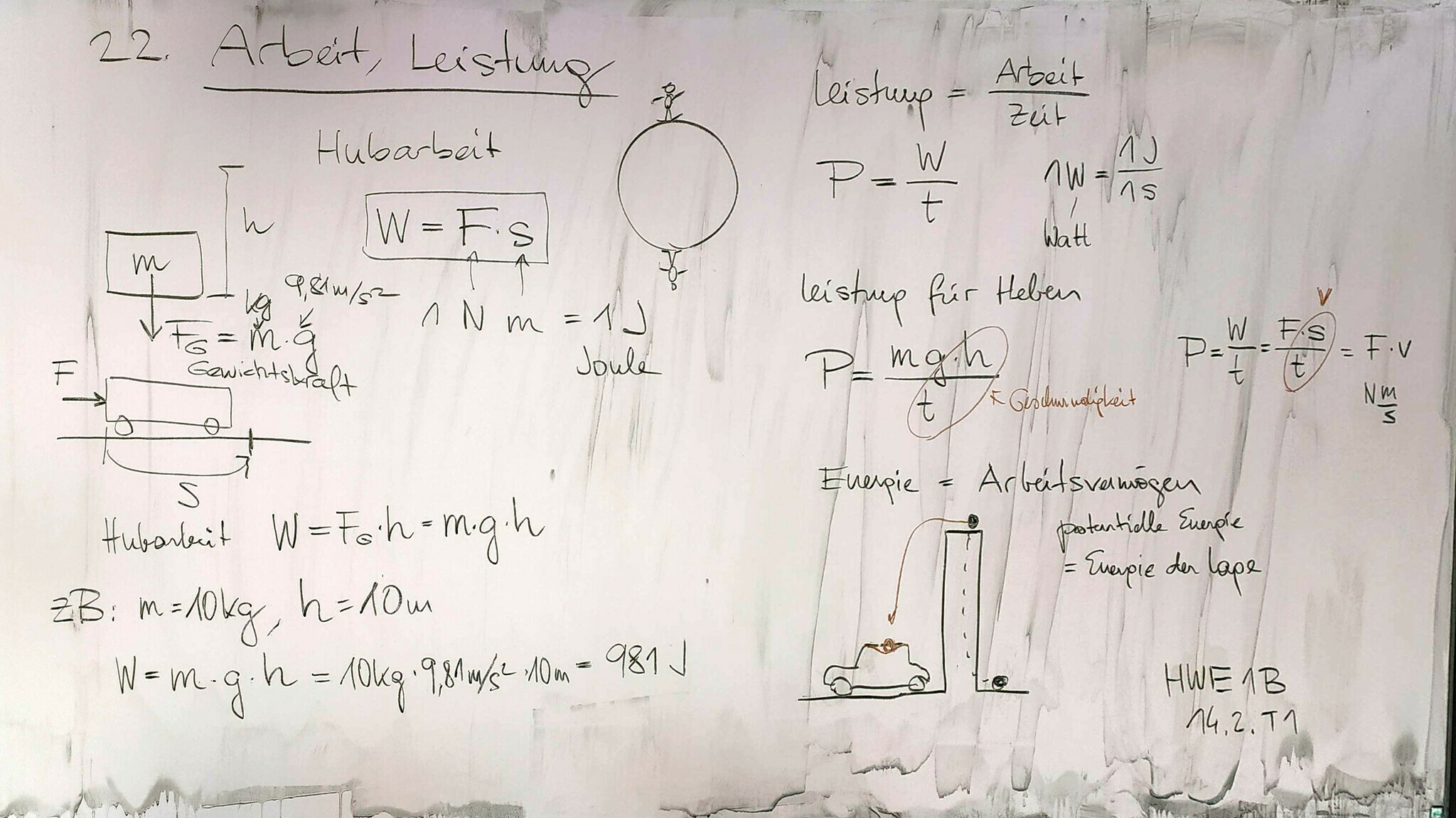

tafelbild.2022-02-14_12-19-39.jpgDo, 03. Mär 2022 13:05:12 Arbeit und Leistung

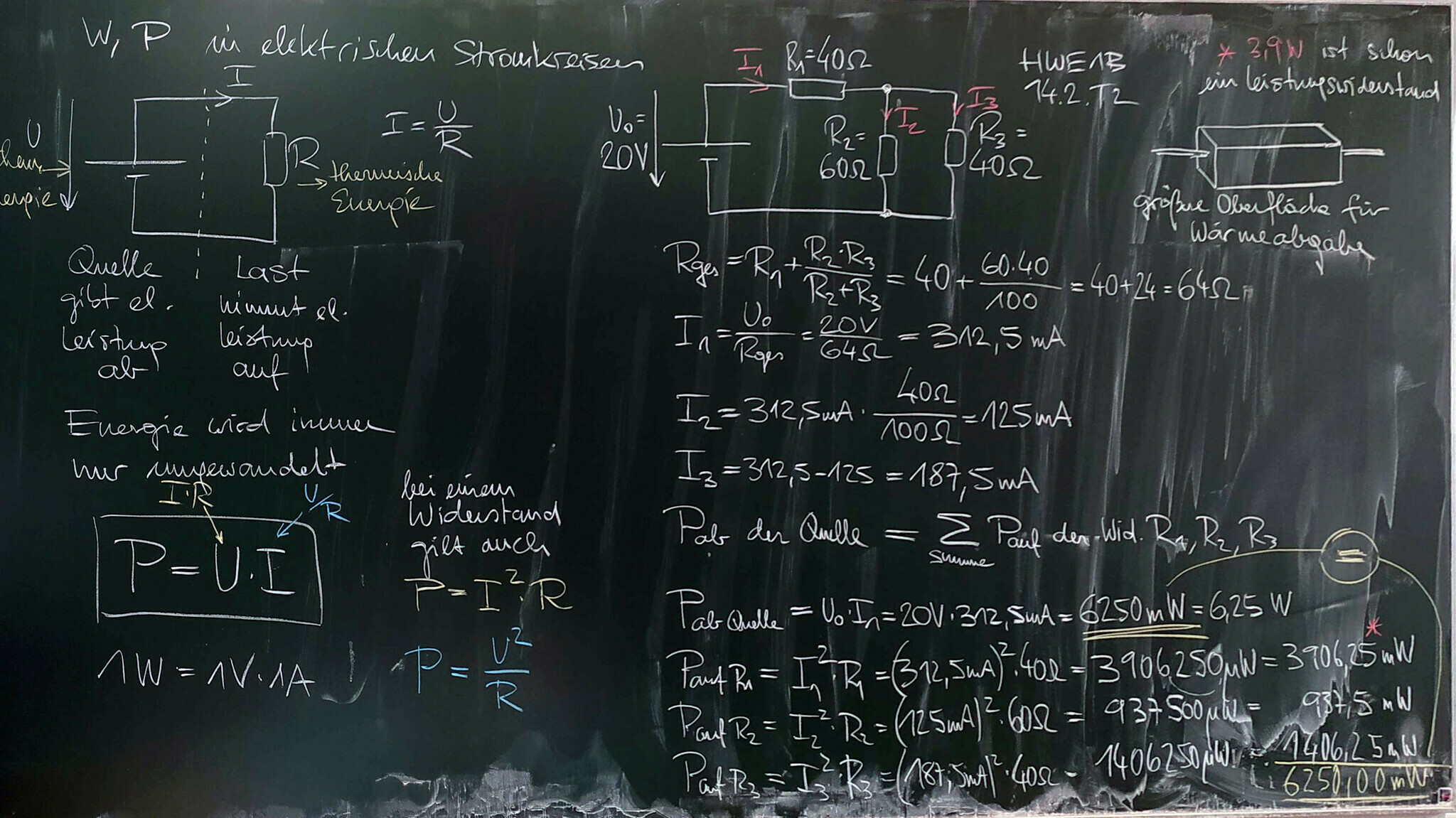

tafelbild.2022-02-14_13-00-19.jpgDo, 03. Mär 2022 13:05:12 Arbeit/Energie und Leistung

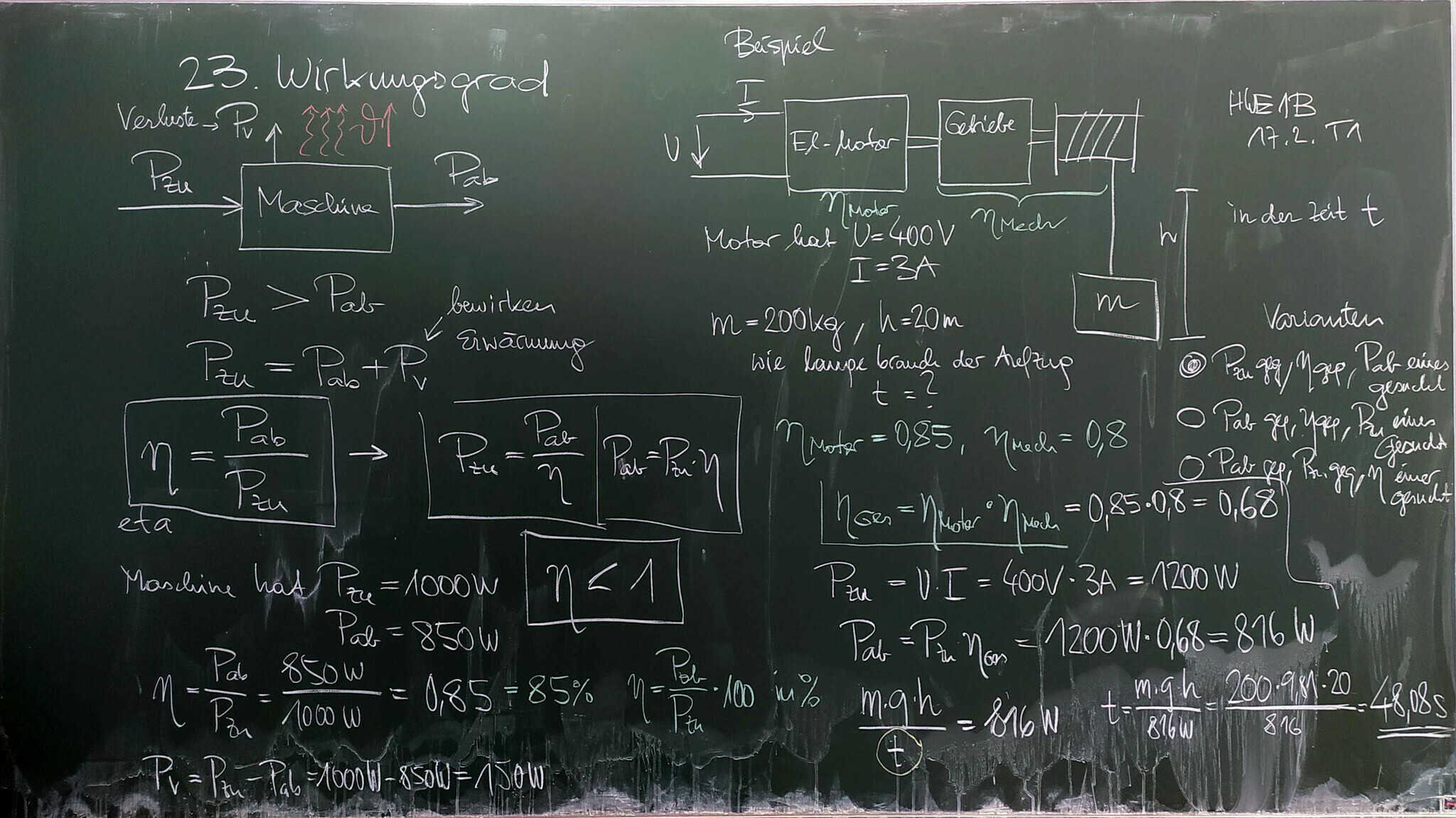

tafelbild.2022-02-17_12-23-43.jpgDo, 03. Mär 2022 13:05:12 Wirkungsgrad

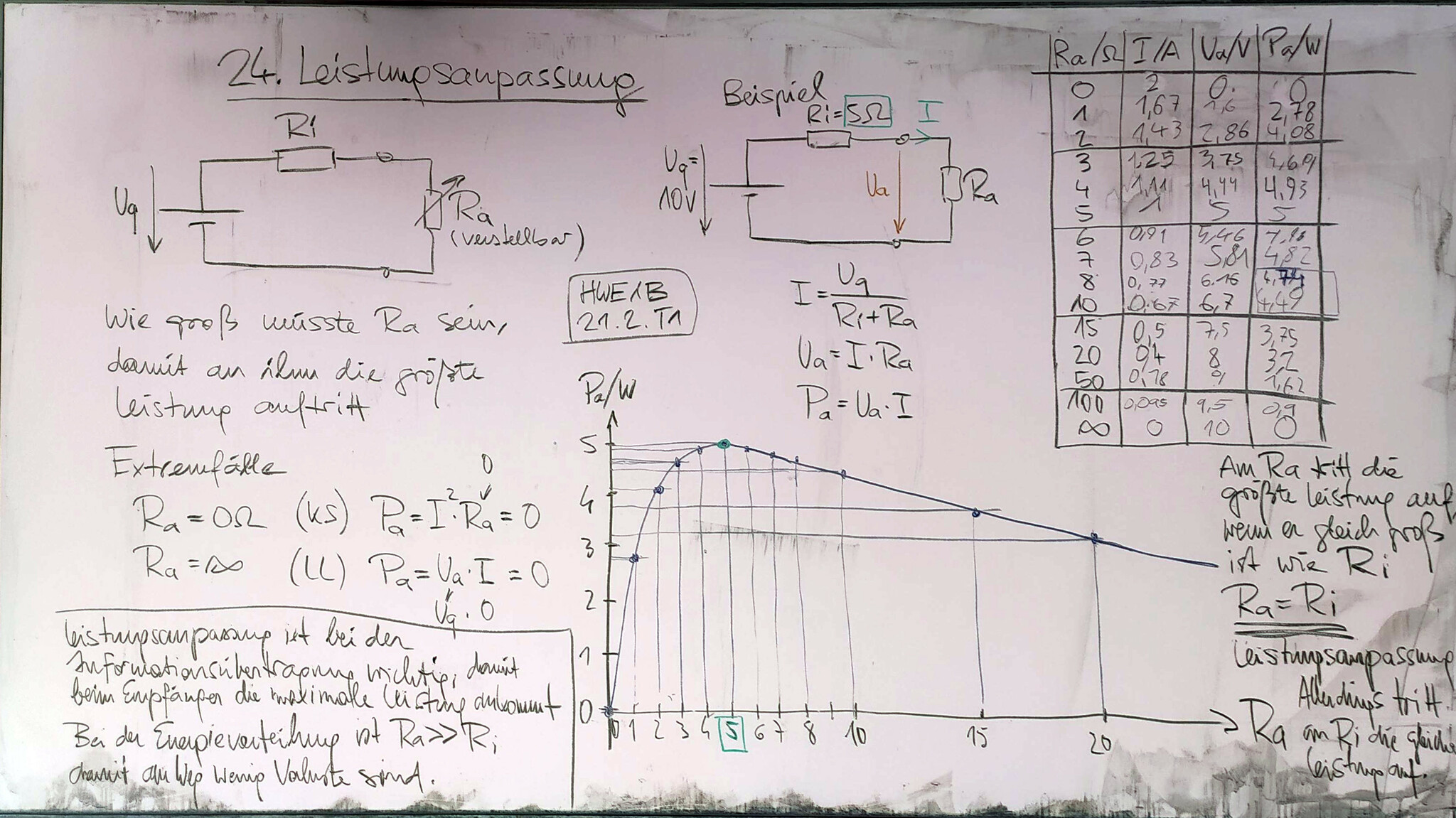

tafelbild.2022-02-21_12-35-57.jpgDo, 03. Mär 2022 13:05:12 Innenwiderstand = Lastwiderstand Ri = RL

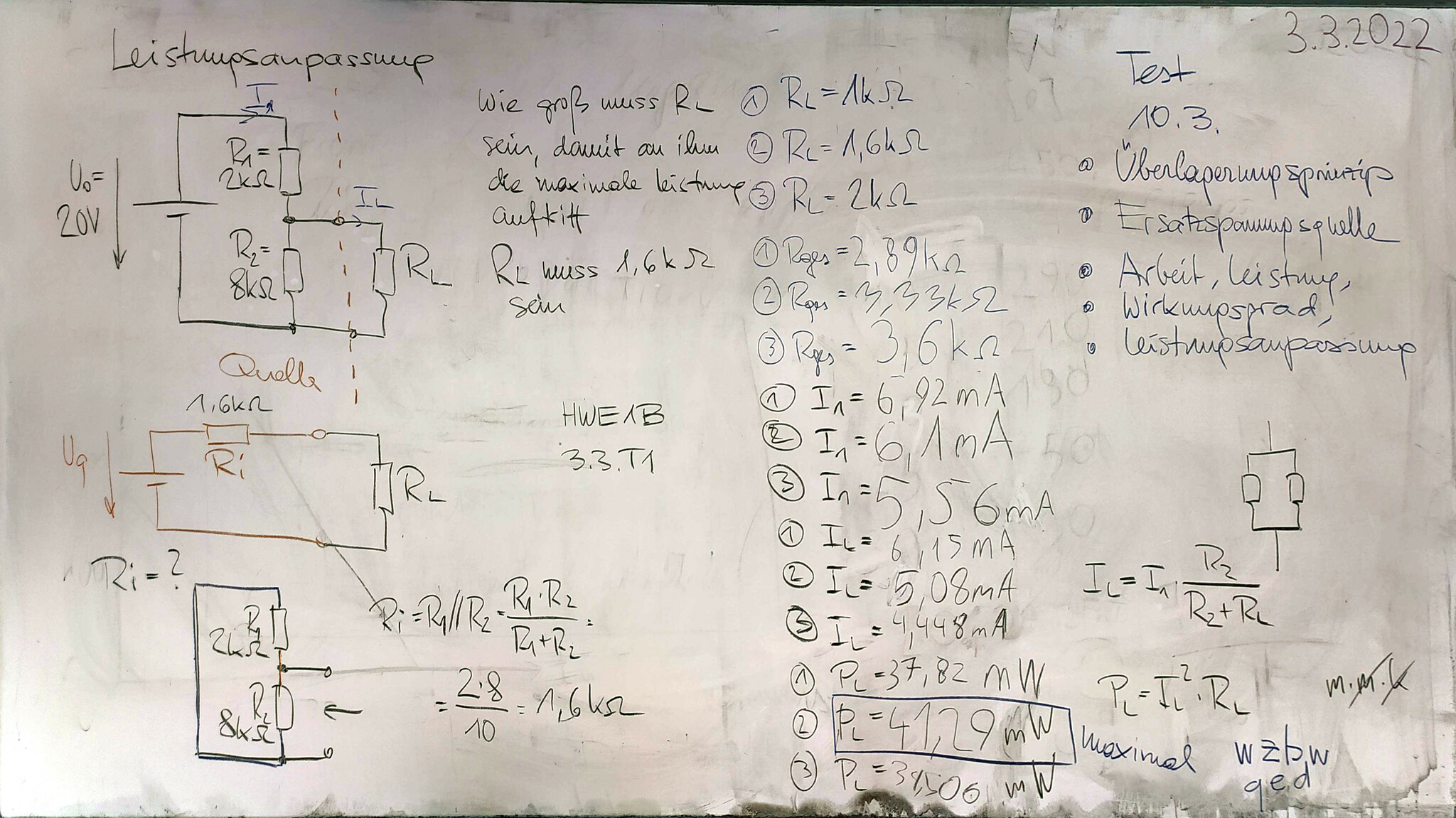

tafelbild.2022-03-03_12-48-18.jpgDo, 03. Mär 2022 13:05:13 Beispiel zu Ersatzquelle + Leistungsanpassung. Es wird gezeigt, dass bei einem Lastwiderstand von 1.6k die Leistung am RL maximal ist.

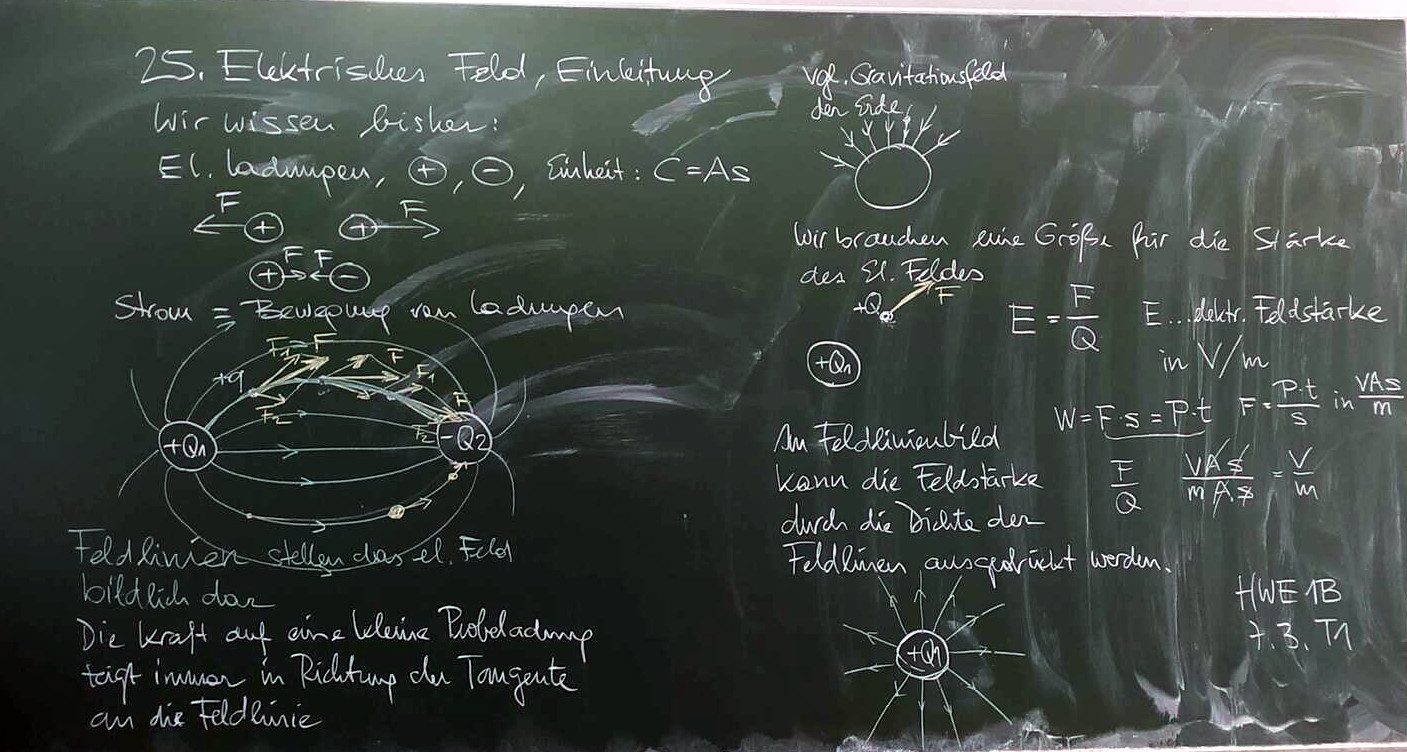

tafelbild.2022-03-07_12-21-07.jpgSo, 24. Apr 2022 21:13:59 Das elektische Feld

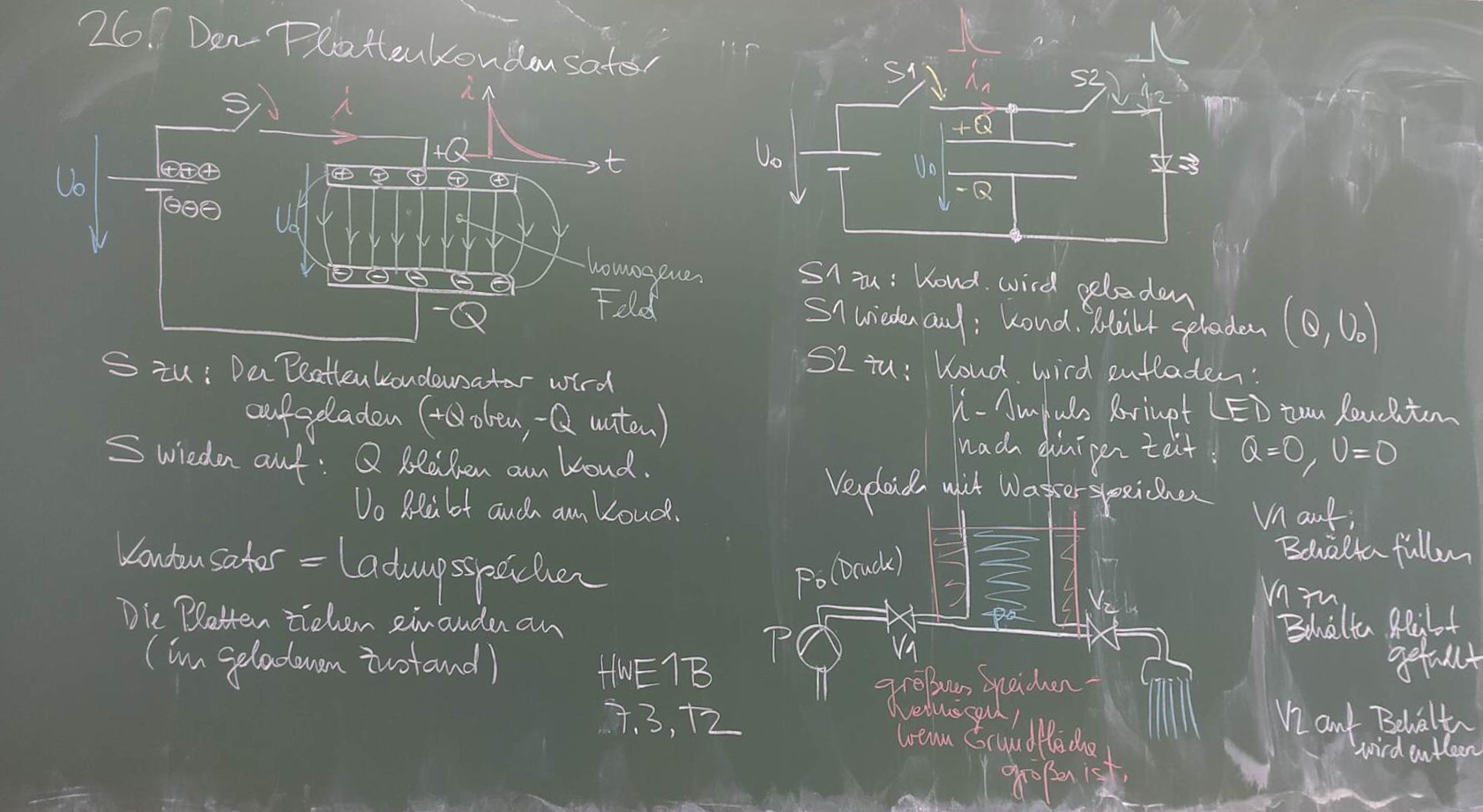

tafelbild.2022-03-07_12-58-18.jpgSo, 24. Apr 2022 21:13:59 Der Plattenkondensator

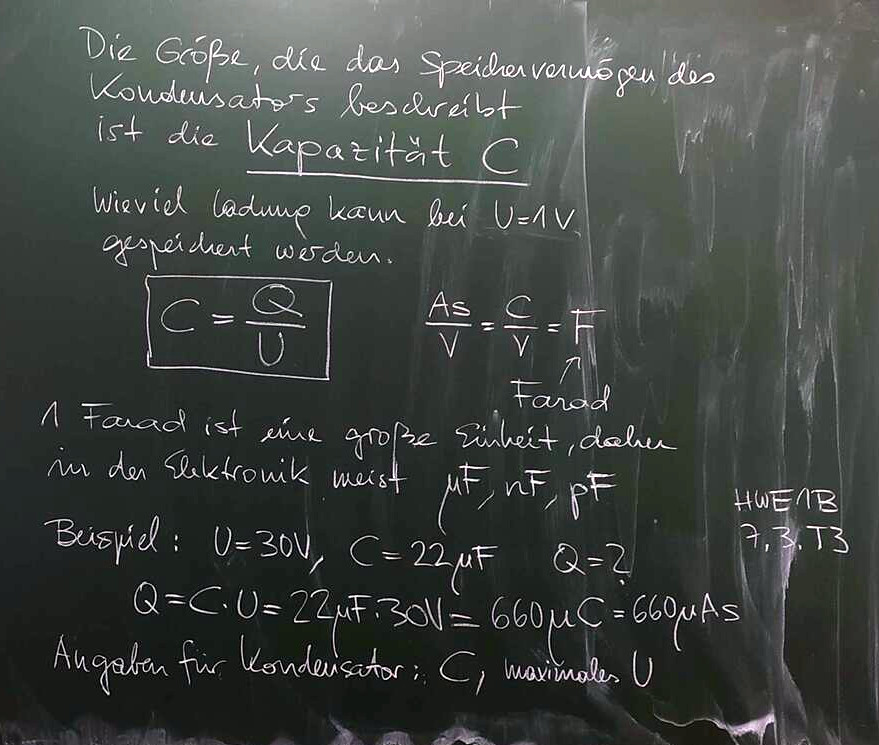

tafelbild.2022-03-07_13-18-03.jpgSo, 24. Apr 2022 21:13:59 Was ist Kapazität?

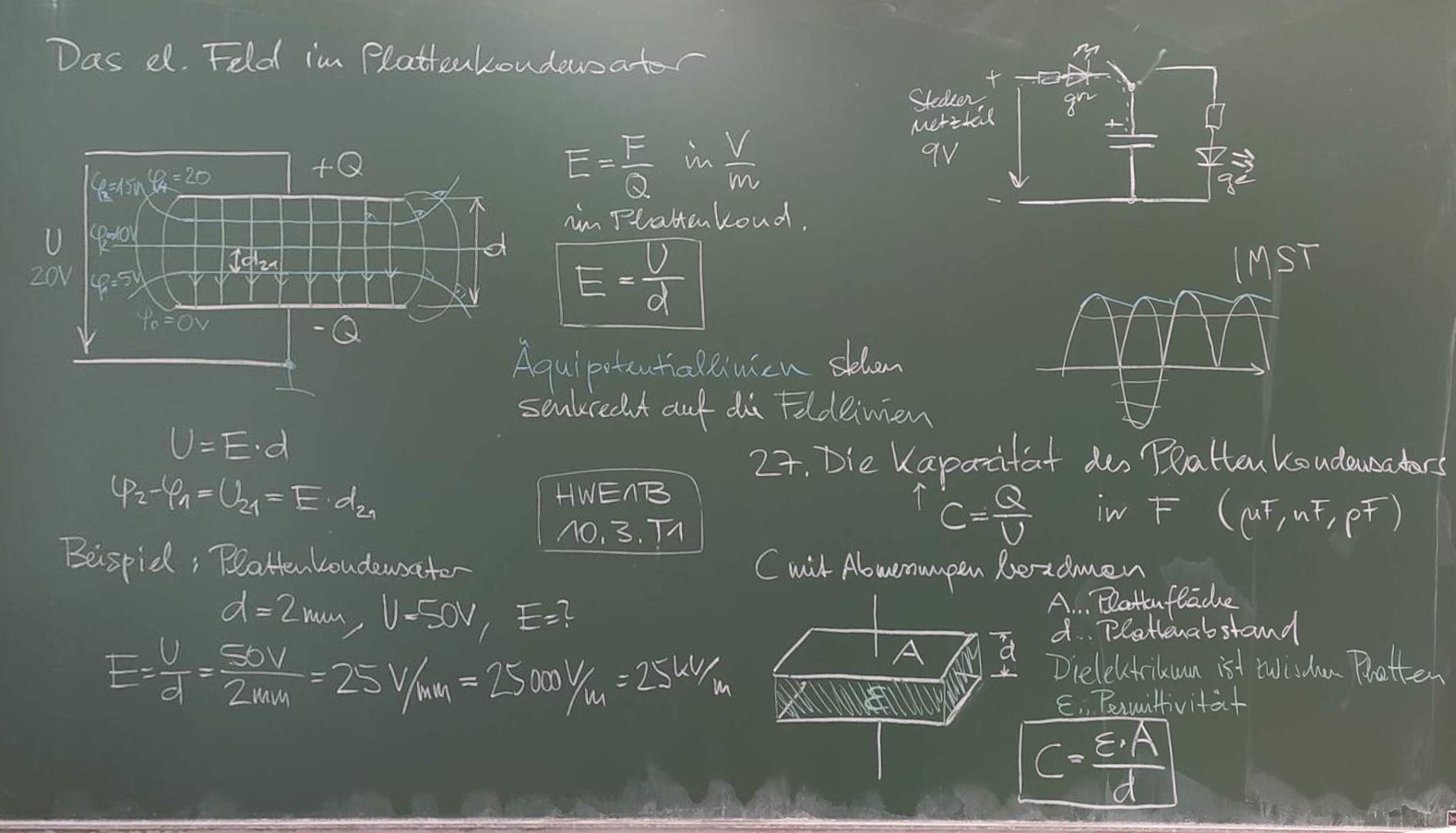

tafelbild.2022-03-10_13-16-14.jpgSo, 24. Apr 2022 21:13:59 Elektrisches Feld eines Plattenkondensators

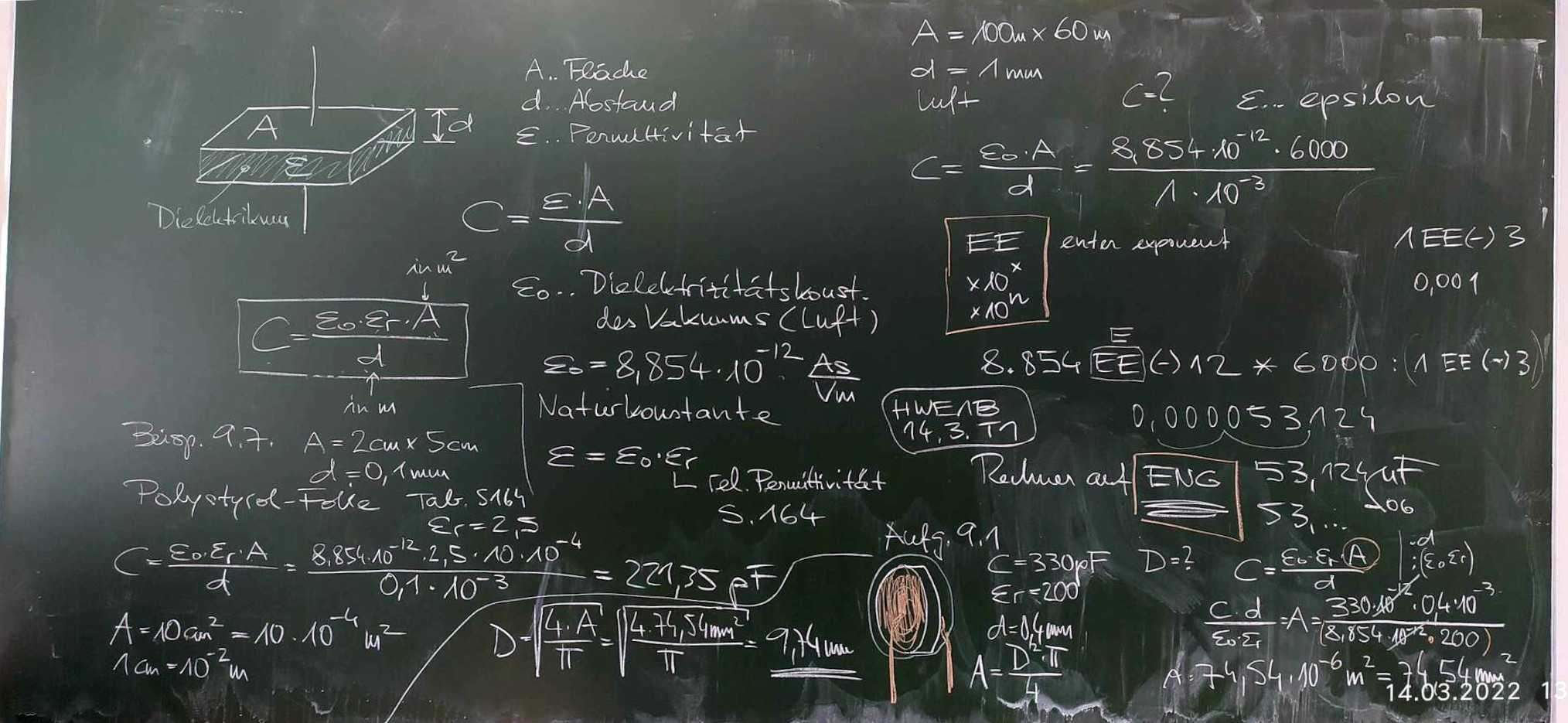

tafelbild.2022-03-14_13-00-41.jpgSo, 24. Apr 2022 21:13:59 Plattenkondensator

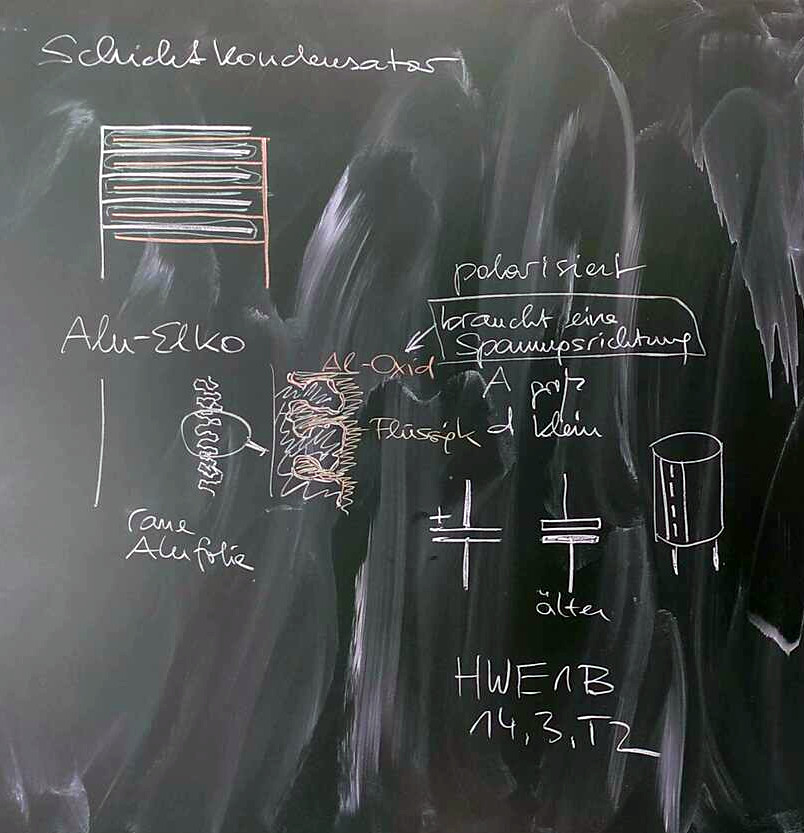

tafelbild.2022-03-14_13-18-42.jpgSo, 24. Apr 2022 21:13:59 Schichtkondensator

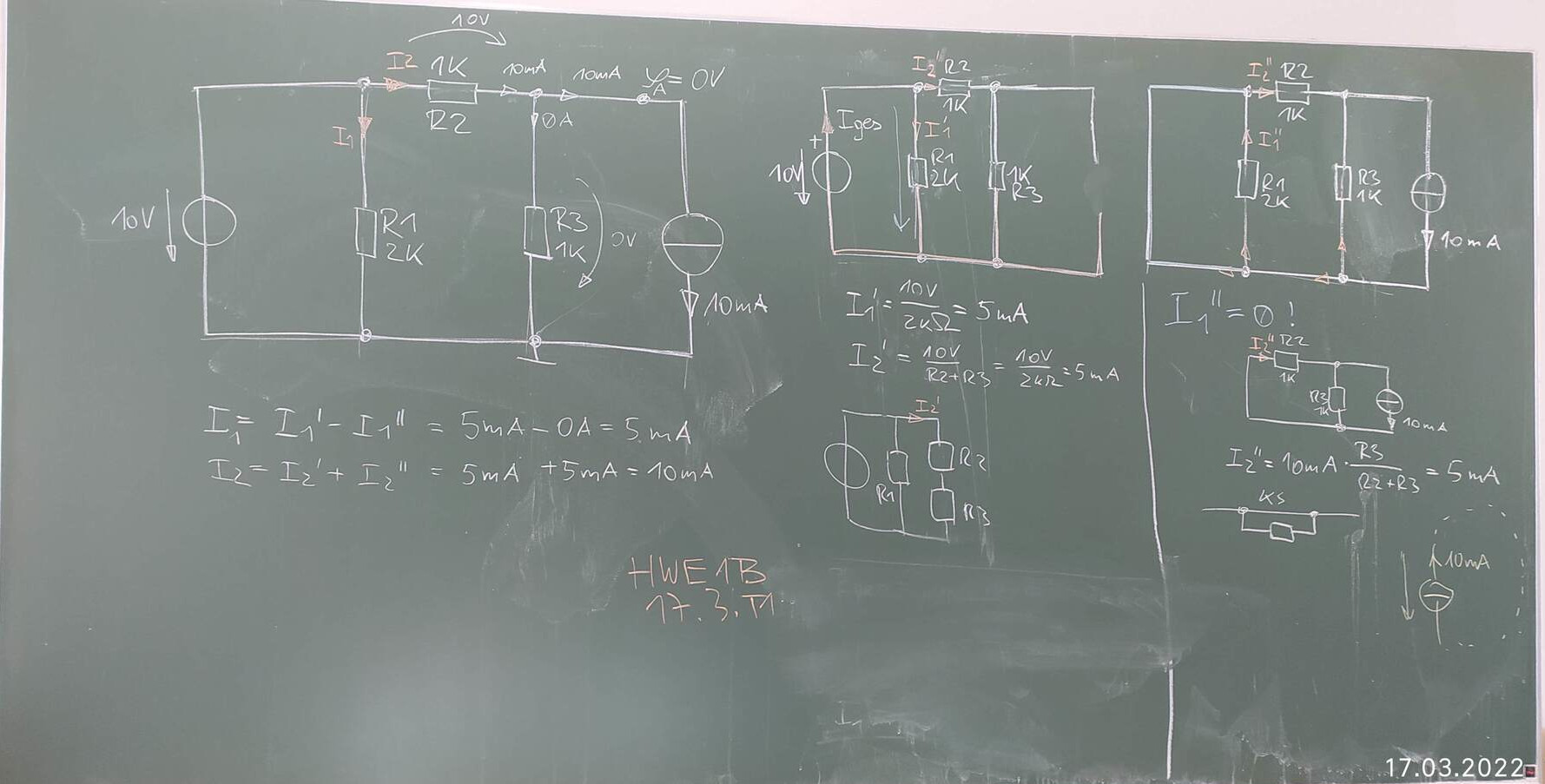

tafelbild.2022-03-17_12-26-18.jpgSo, 24. Apr 2022 21:13:59 Beispiel Superposition

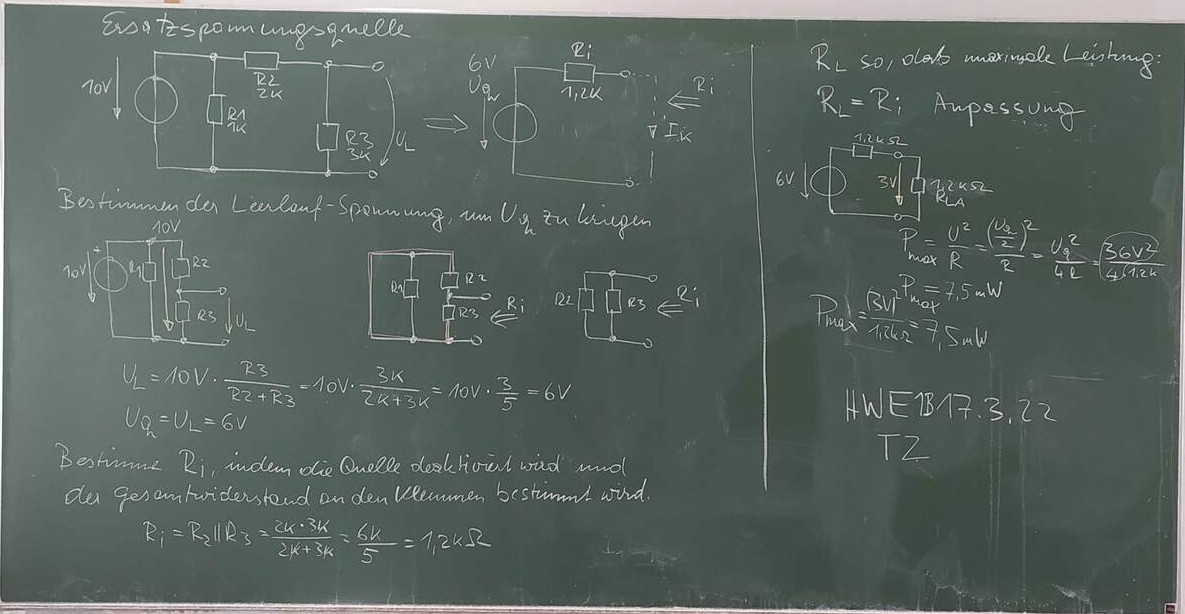

tafelbild.2022-03-17_12-53-38.jpgSo, 24. Apr 2022 21:13:59 Ersatzspannungsquelle

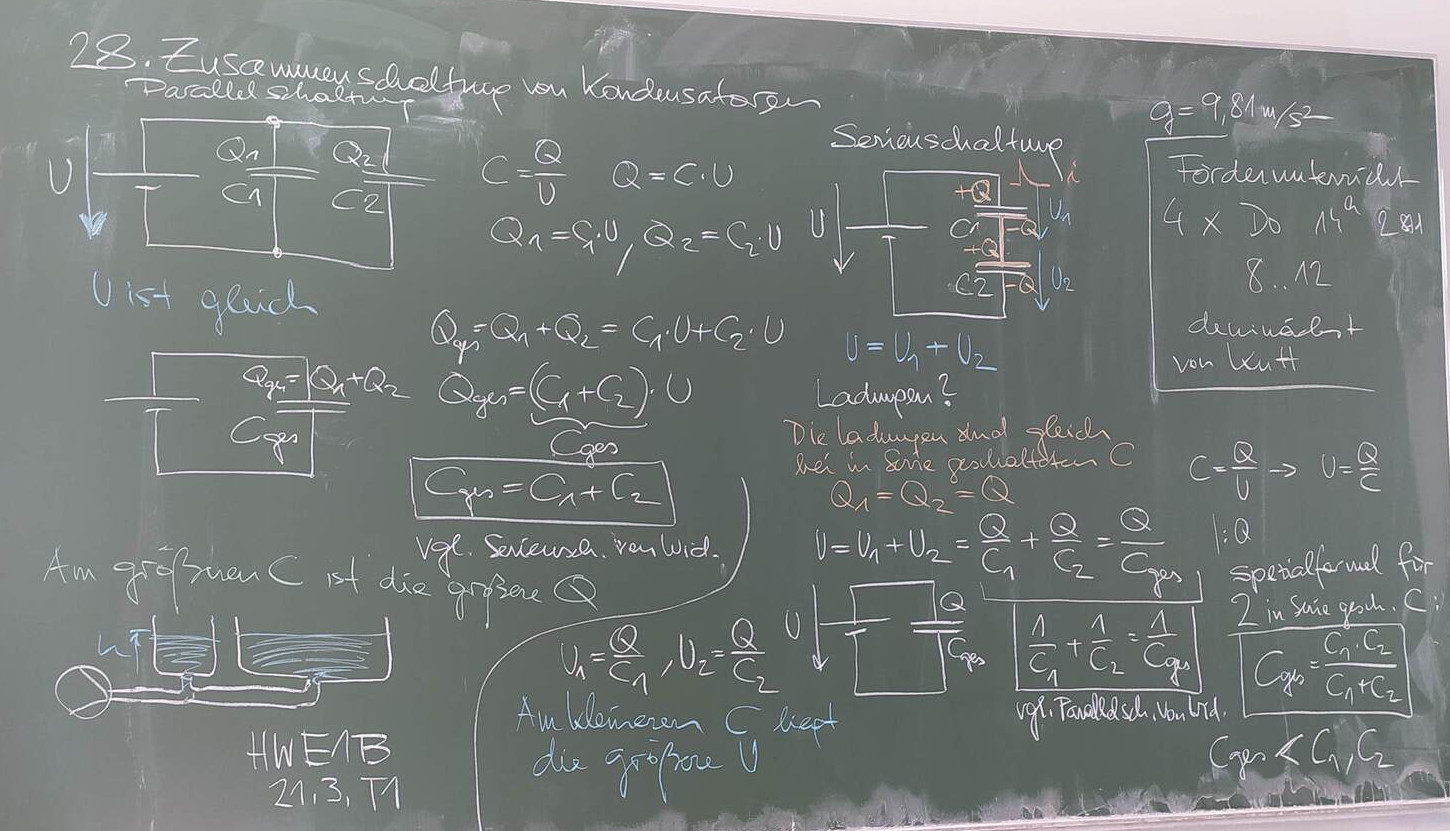

tafelbild.2022-03-21_13-05-08.jpgSo, 24. Apr 2022 21:13:59 Zusammenschaltung von Kondensatoren

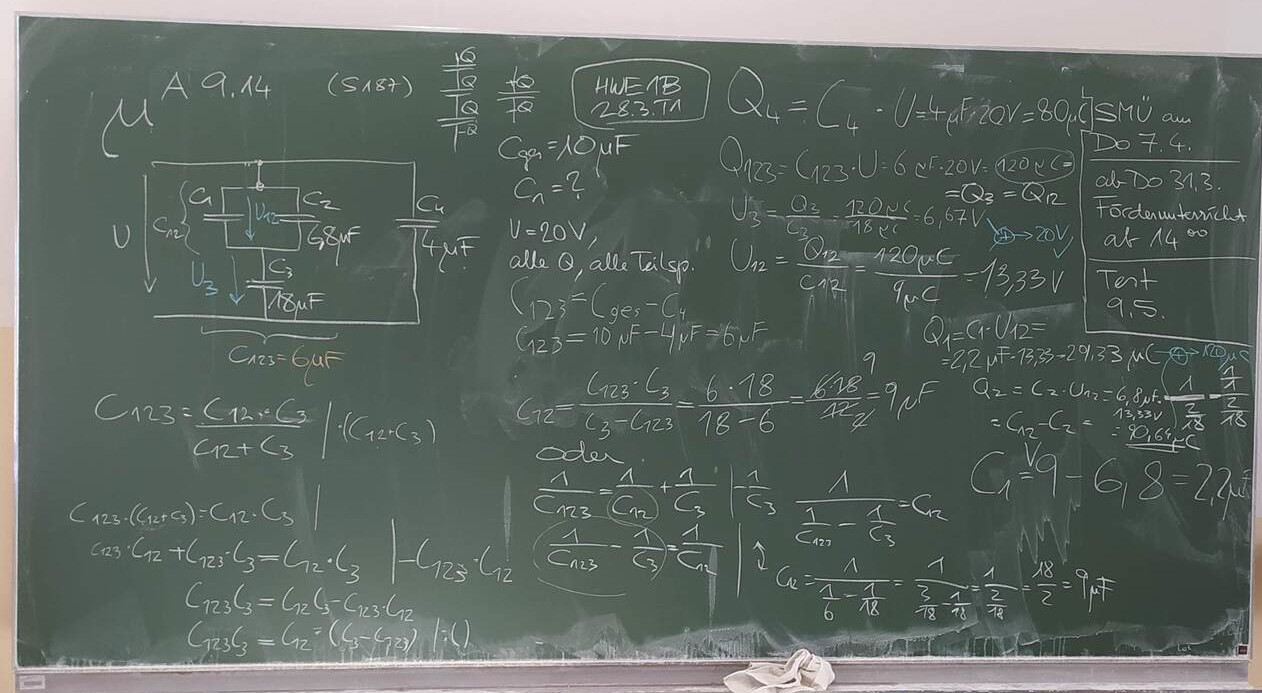

tafelbild.2022-03-28_12-39-49.jpgSo, 24. Apr 2022 21:13:59 Beispiel gemischte Schaltung von Kondensatoren

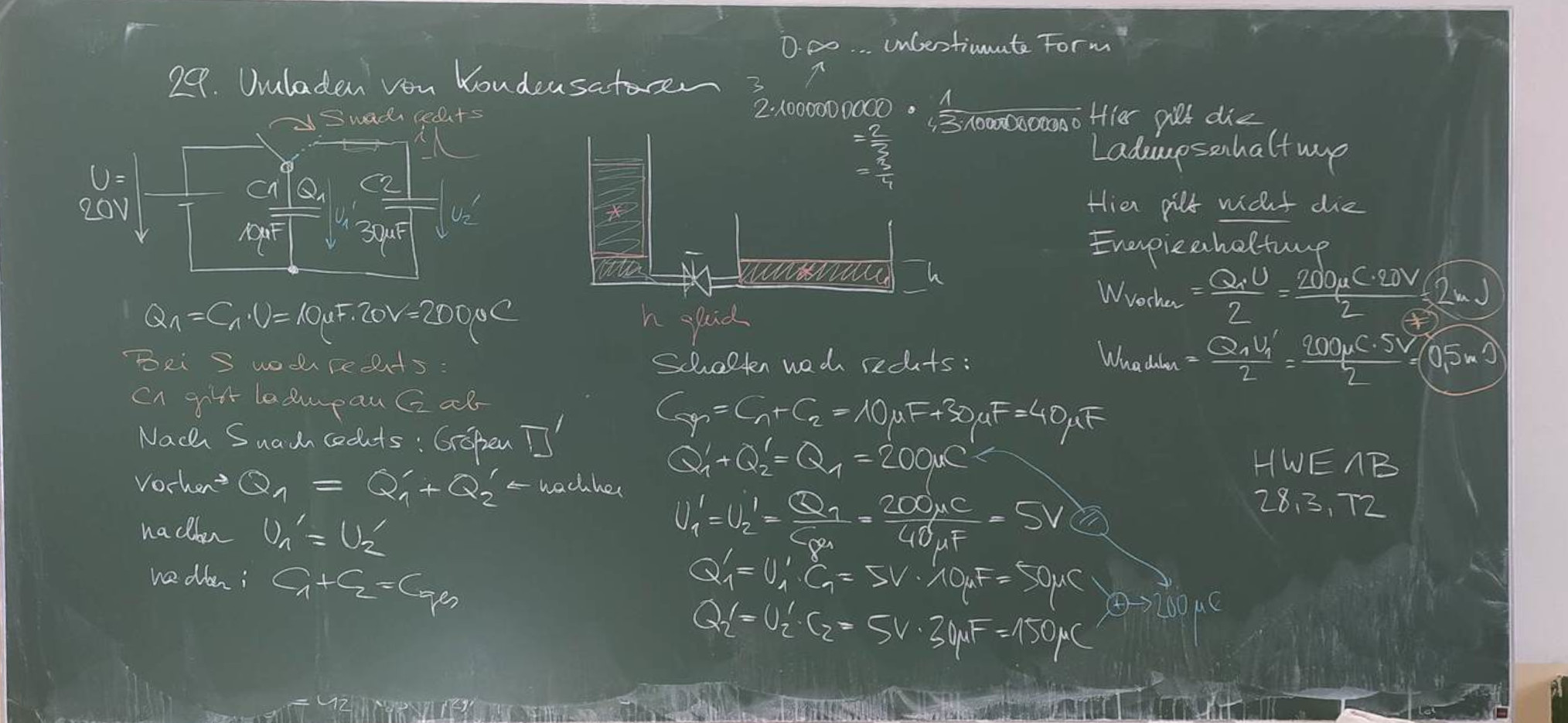

tafelbild.2022-03-28_13-07-04.jpgSo, 24. Apr 2022 21:13:59 Umladen von Kondensatoren

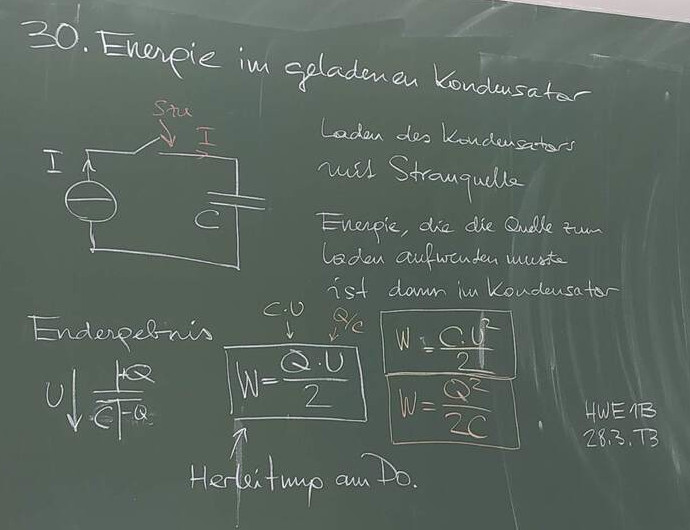

tafelbild.2022-03-28_13-15-32.jpgSo, 24. Apr 2022 21:13:59 Energie des geladenen Kondensators

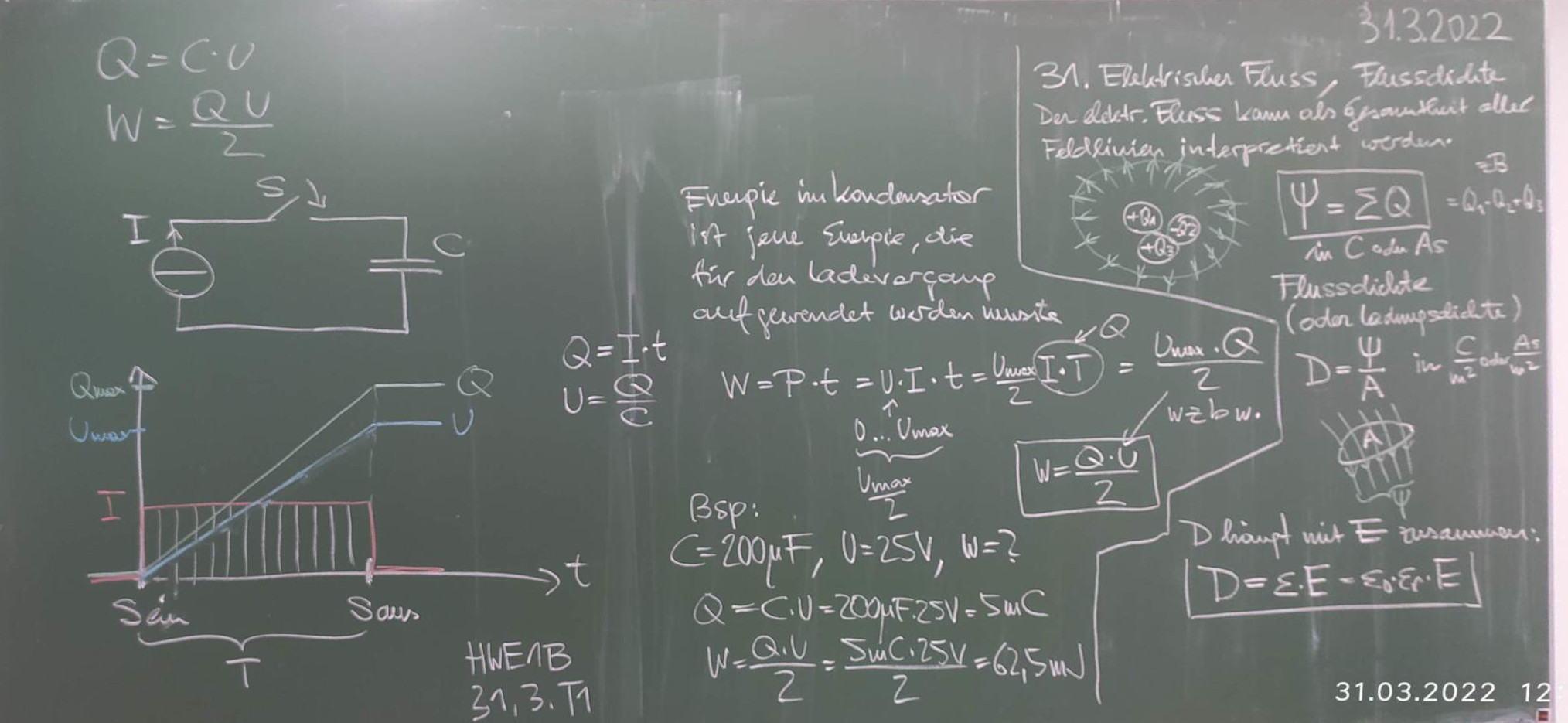

tafelbild.2022-03-31_12-18-40.jpgSo, 24. Apr 2022 21:13:59 Fluss/Flussdichte

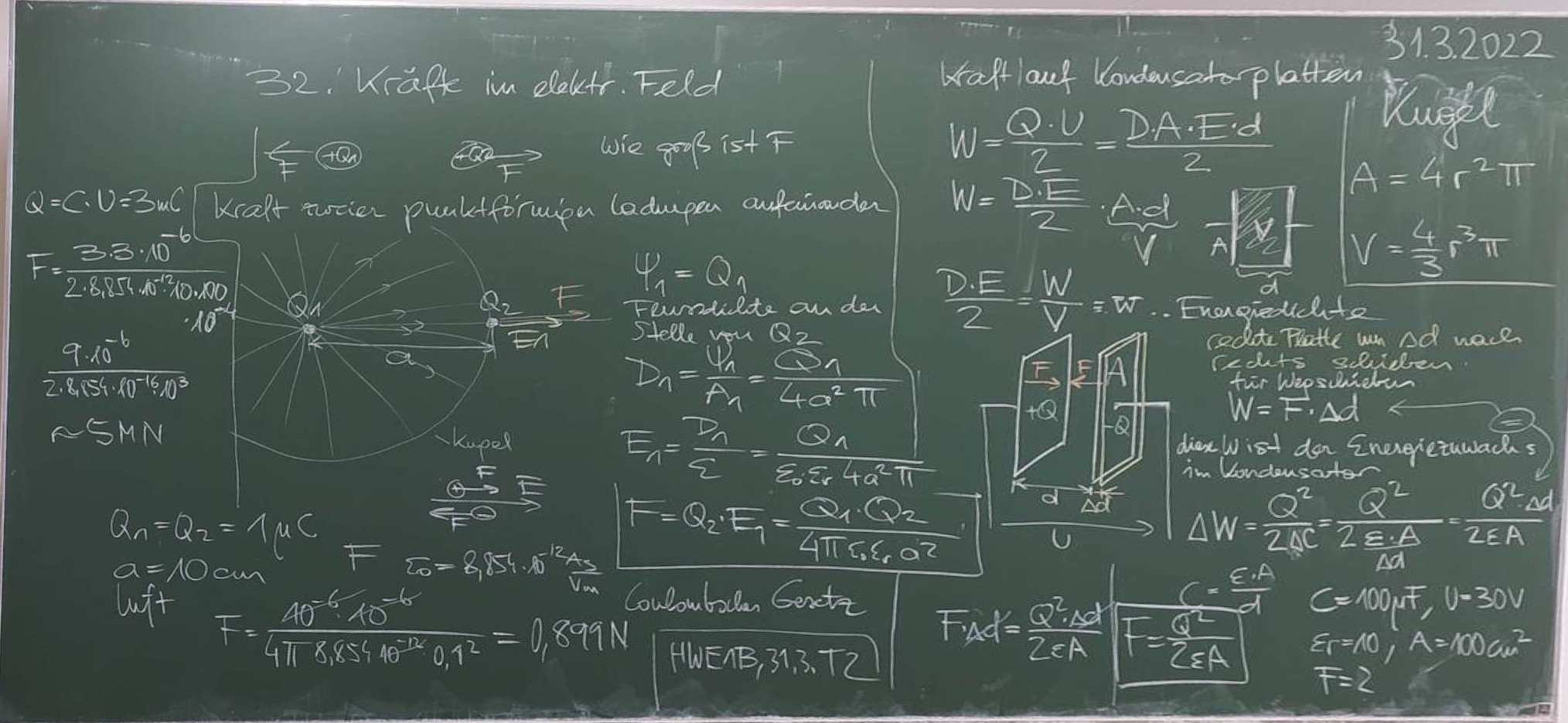

tafelbild.2022-03-31_13-15-17.jpgSo, 24. Apr 2022 21:13:59 Kräfte im elektischen Feld

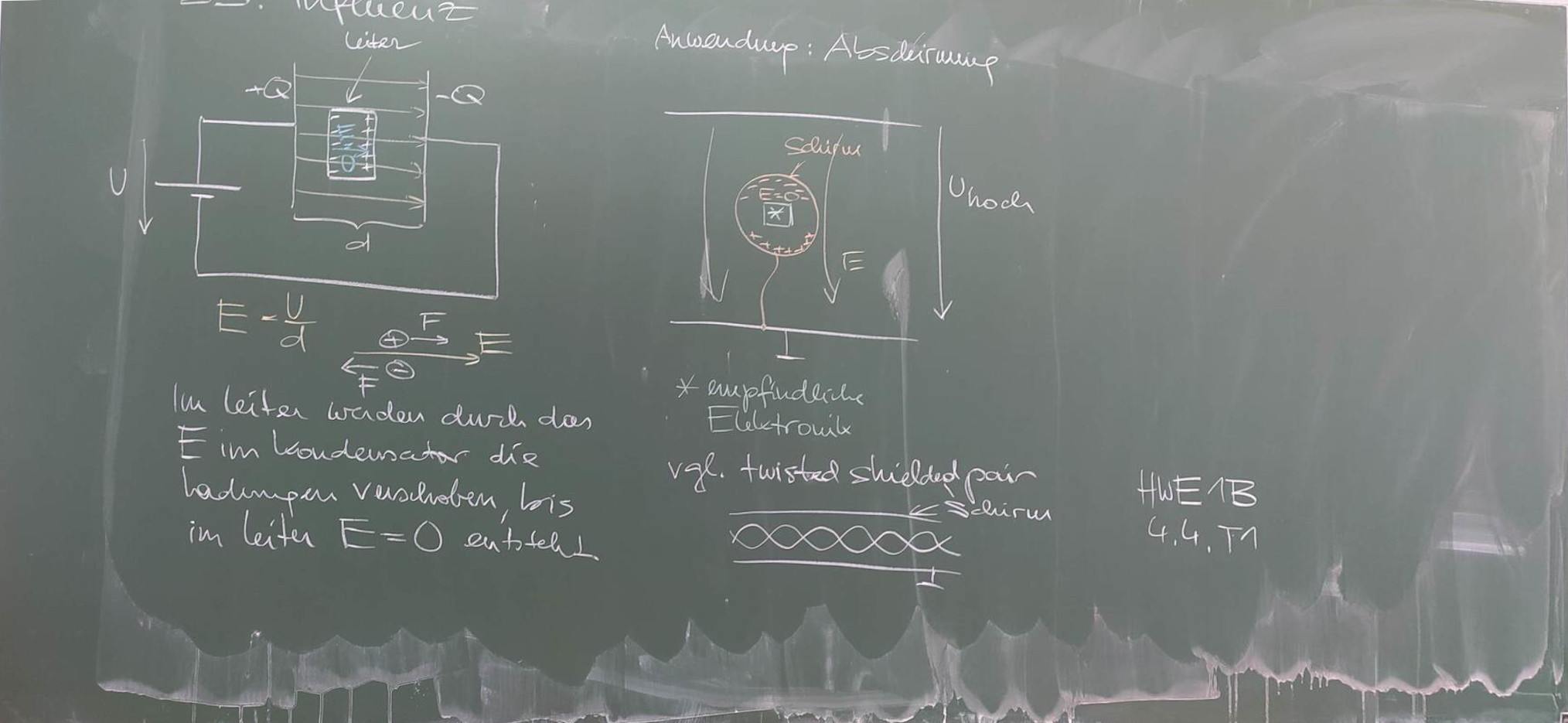

tafelbild.2022-04-04_12-14-24.jpgSo, 24. Apr 2022 21:13:59 Abschirmung und Influenz

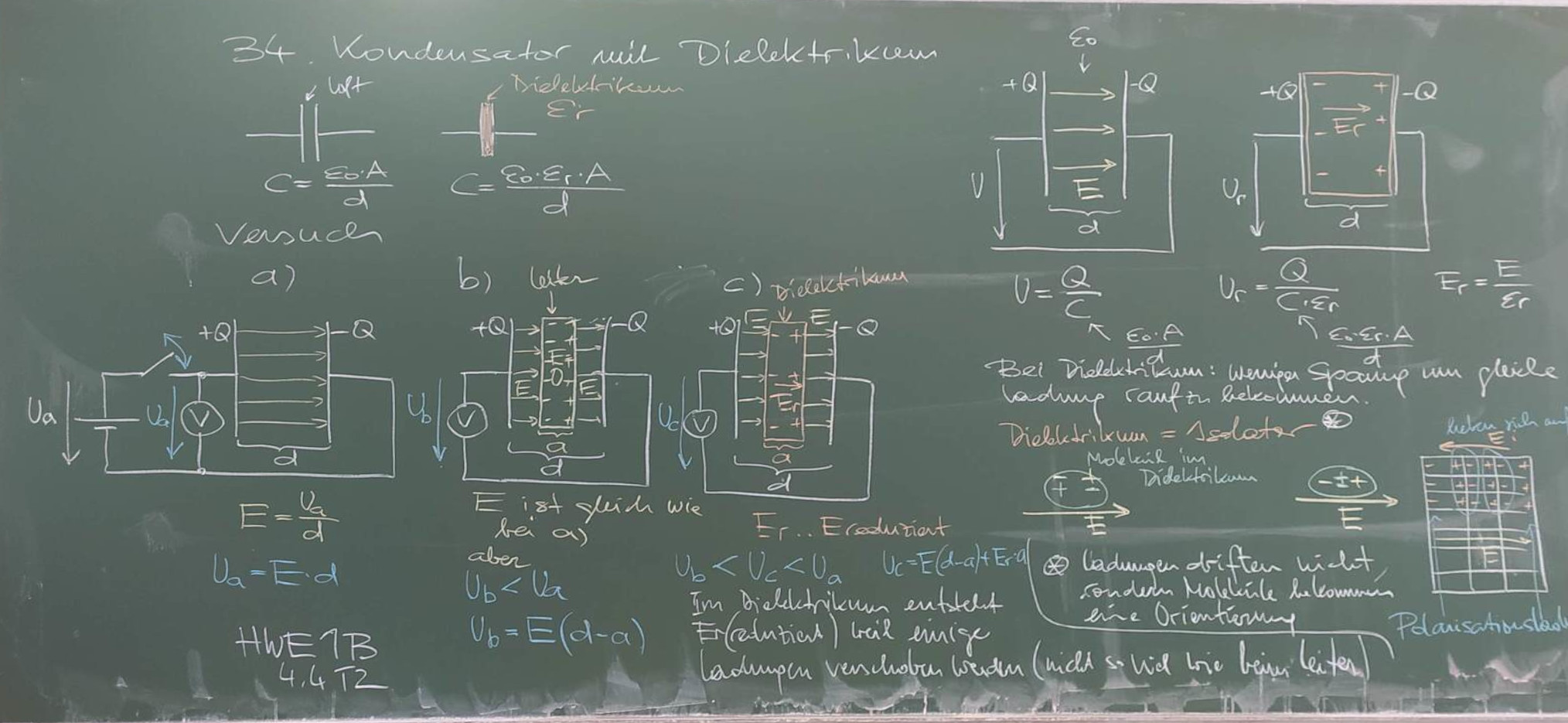

tafelbild.2022-04-04_12-53-51.jpgSo, 24. Apr 2022 21:13:59 Kondensator mit Dielektrikum

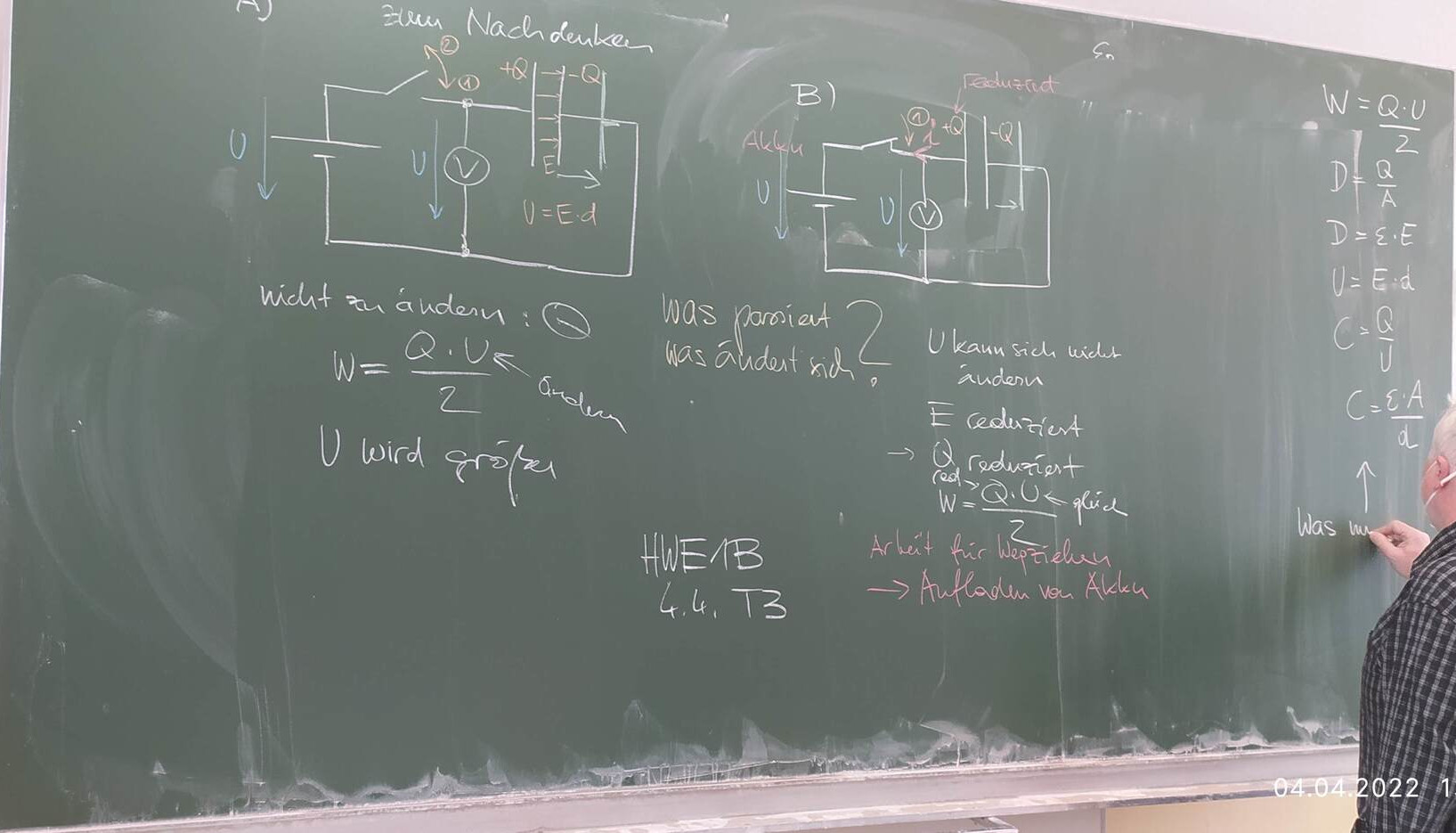

tafelbild.2022-04-04_13-13-56.jpgSo, 24. Apr 2022 21:13:59 Was ändert sich, wenn man die Plattenabstände eines Plattenkondensators verändert?
