Pointer in C

Inhalt

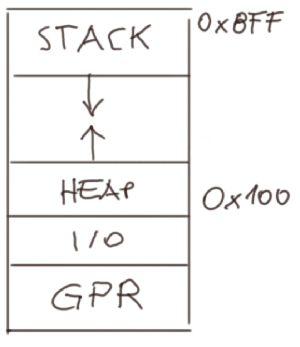

Speichermodell des ATMEGA328p



Stack: lokale Variable und Rücksprungadressen, nicht initialisiert

Heap: globale Variable, automatisch inititalisiert auf 0


Variable und Konstante



Eine Variable ist ein Speicherplatz im DATA Memory

Der Datentyp gibt an, wie groß dieser Speicher ist und welche Zahlenwerte enthalten sind (wie also das Bitmuster interpretiert werden soll)

uint8_t, int8_t, uint16_t, int16_t usw.  benötigen evtl. #include <stdint.h>





Eine Konstante ist ein Speicherplatz, der nicht verändert werden darf. Sie können global am Heap oder lokal am Stack vereinbart werden.

const float PI = 3.14;



Konstanten werden vom Compiler automatisch in den Datenspeicher kopiert und belasten so den Speicher. Man kann den Compiler zwingen, die Konstante im PROGMEM zu belassen und bei Bedarf von dort zu holen; das funktioniert nur mit statischen und globalen Variablen!

PGM_P … program memory pointer

static const uint8_t c2 PROGMEM = 23;   // oder globale Variable
uint8_t x = pgm_read_byte((PGM_P)(&c2));

 oder

PGM_P p = &c2; x = pgm_read_byte(p);

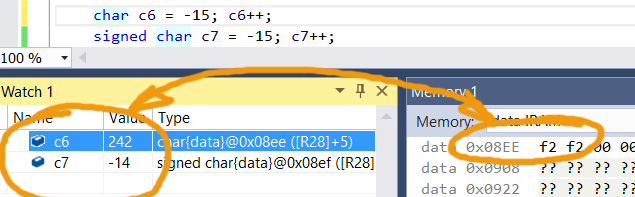

Datentyp char

8bit (je nach Compiler mit oder ohne Vorzeichen)

unsigned char, signed char

char c1 = 'A';char c2 = 0x41;char c3 = 65; char c4 = 0b01000001;



man sieht: das gleiche Bitmuster wird unterschiedlich interpretiert.man sieht: das gleiche Bitmuster wird unterschiedlich interpretiert.

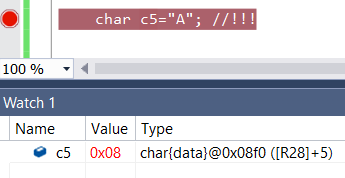

char c1 = “A“;   //?????

Achtung!  Das folgende funktioniert ohne Fehlermeldung, aber macht keinen Sinn ("A" ist eine Stringkonstante)




Datentyp int

 … 16bit

Image4man sieht: i1 enthält einen zufälligen Wert, i2 nimmt die 2 LSB Byte



Datentyp long

Datentyp long long

Datentyp long … 32bit

Datentyp long long … 64 bit





Pointer



Ein Pointer ist eine Variable (16 Bit), die eine Adresse enthält.





Deklaration eines Pointers und Initialisierung



char* p1;    // nicht initialisiert, diesem Zeiger nicht folgen!

char* p2=NULL; //zeigt ins Nirwana, diesem Zeiger nicht folgen, aber es lässt sich prüfen, ob ein gültiger Zeiger vorliegt, bevor man einem Zeiger folgt

if (p2 == NULL) … dont follow





Pointer auf Variable Zeigen lassen



char c1='A';

char* pc1 = &c1; //den Pointer auf die Adresse von c1 stellen

*pc1 = 'B'; // dem Pointer folgen

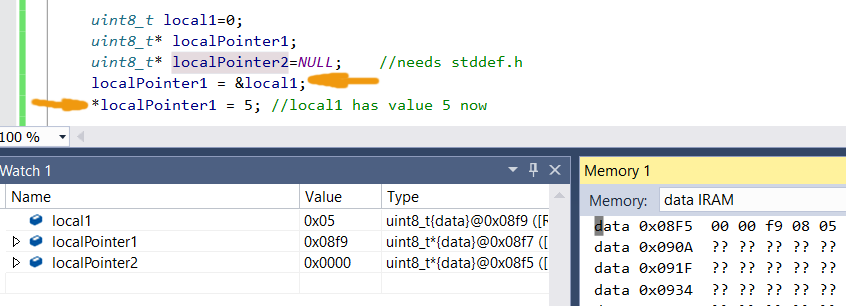

Image5Adress-Operator und Dereferenzierung eines Pointers



Arrays in C



Deklaration

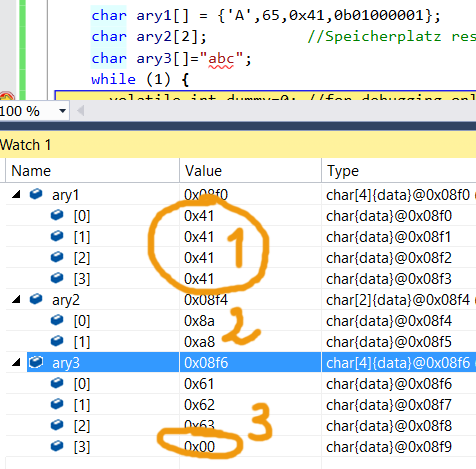

Image6 1:gleiches Bitmuster, 2: zufällig, weil nicht initialisiert, 3: Stringende

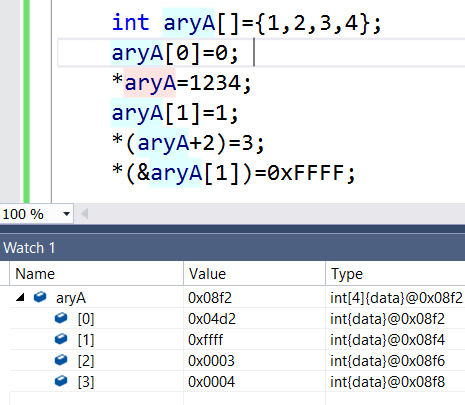

Arrays in C



Zugriff auf die Elemente des Arrays




























& … Adress-Operator, ermittelt die Adresse eines Speicherplatzes

aryA+2 … Pointer-Arithmetik; der Compiler weiß, um wie viele Adressen weiter geschaltet werden muss.

Array = konstanter Zeiger

Zugriff über Index

uint16_t aryB[]={1,2,3};

for (uint8_t i=0; i<sizeof(aryB)/sizeof(uint16_t); i++){

aryB[i]=0;

}



sizeof(aryB) == 6

sizeof(uint16_t) == 2


nicht erlaubt:



aryB++



aryB = aryB+2





aryB ist ein konstanter Zeiger!

Zeiger auf ein Array

uint16_t aryB[]={1,2,3};

uint16_t* i16 = aryB;

*i16 = 0x1234;

Strings = Spezielles char Array

char s1[] = "Hallo";
char s2[]= {'H','a','l','l','o',0};
char* s3 = "Hallo";   //Pointer zeigt auf einen konstanten String

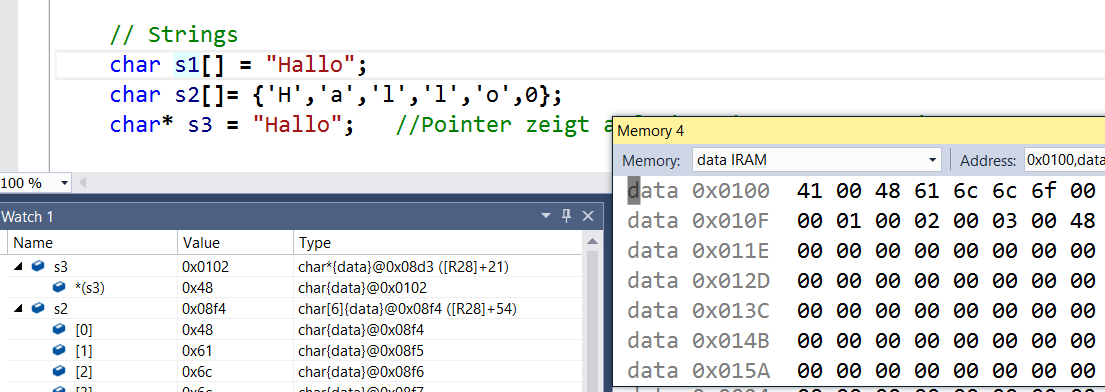

Image9s3 ist ein Pointer (lokale Variable im Stack) auf einen Speicherplatz im Heap!

End of String: Bitmuster 0x00





wie man verhindert, dass die Stringkonstante in den Heap kopiert wird, siehe
C Programmierung für Fortgeschrittene auf kner.at

String ausgeben

puts(s1)



printf("%s", s1)

Zahl in einen String umwandeln

char buf1[20];

uint8_t len1=sprintf(buf1, "Zahl:%d", 55);

len1 … nr of chars converted

%d … Format string

uint8_t len1=sprintf(buf1, "Zahl:%f", 1.23);   //float needs special linker settings (ask google)



String in eine Zahl umwandeln

char x[10] = "450";
uint16_t zahl =
atoi(x);





Achtung!

uint16_t zahl = atoi("450");   funktioniert beim gcc nicht.

Speicherplatz reservieren: statisch



d.h. zur Übersetzungszeit

Statisch: Array



uint8_t buffer[100]; //reserviert 100 Byte am Stack wenn lokal, bzw. am Heap wenn global







Speicherplatz reservieren: dynamisch



d. h. zur Laufzeit des  Programms







Speicherleiche = Speicherplatz, auf den kein Pointer mehr zeigt





Dynamisch: malloc(), realloc(), free()



   char *str = (char *) malloc(100);          // reserviert 100 Byte am Heap







   /* Realloc   nutzt den gleichen Speicherblock */

   str = (char *) realloc(str, 200);





   free(str);



calloc() sets allocated memory to zero

Stimulus File für Zufallszahlen

Diese Stimulus-Zeile muss in eine Datei stim1.stim geschrieben werden und liest dann die Datei "data", die im selben Verzeichnis liegen muss ein.

1. Debugging starten
2. im Disassembler-Fenster auf der Adresse 0 einen Breakpoint setzen
3. //Debug/Execute Stimulus File
4. //Debug/Step Over

… jetzt ist der Speicher IDATA komplett mit Zufalls-Zahlen gefüllt.



//$memload file "data" segment nocheck

$memload data s nocheck





Random Data File (Intel Hex Format)

/*  kner 2020 create random intel hex file for atmega328p data space init */

#include <stdint.h>

#include <stdio.h>

#include <string.h>

#include <stdlib.h>



void main(){

  for (uint16_t i=0; i<2048;i++){

    printf("%s",":10");

    printf("%04X",i+256);

    printf("%s","00");

    for (uint8_t i=0; i<16;i++){

       uint8_t x=rand();

       printf("%02X",x);

    }



    puts("00");

  }

 puts(":00000001FF");

}



erzeugt folgenden Output ...

:1008FC000276F6758AA1B657FA91C8847B9986B000

:1008FD00068E48A5A7649B22FB191F5D99F26D9B00

:1008FE00686310F204C749FF581183D4AB0984B100

:1008FF0097CC563F31F1612C0B8089A472F63FDA00

:00000001FF



Beispiele

Speicherbereich löschen

#include <avr/io.h>

#include  <stddef.h>

int main(void){

// Fill start of HEAP with Random Numbers

for (uint16_t i=0x100; i<0x1FF;i++) {

char randomData=rand();

char* pRAM = (char*)i;

*pRAM = randomData;

}



Beispiele AVR

/*

 * 100 Integer dynamisch allokieren und auf 0,1,2,3... initialisieren

 *

 */



#include <avr/io.h>

#include <stdlib.h>

#define MAXNR 100

int main(void)

{

    int* buffer = (int *)malloc(MAXNR*2);

for (uint8_t i=0; i<MAXNR; i++){

     buffer[i]=i;

}

    free(buffer);

    while (1)

    {

volatile int i; i++;//dummy

    }

}









Parameterübergabe an Unterprogramme



void test (char* x){

    *x = 5;    // auf die Adresse von c1 schreiben

}

void main(){

    char c1;

    test(&c1);   //Adresse von c1 übergeben

}
