PINCHANGE Interrupt Example
 * ein Zähler zählt das obere Nibble von PORTB laufend hoch (0,1...13,14,15,0,1,...)
 * Bei Tastendruck PC0 wird ein Interrupt ausgelöst, der den Startwert
 * des Zählers neu setzt. Dieser Startwert liegt am unteren Nibble von PORTB an.

Interruptsystem AVR (ATMEL328p)



Interrupt = automatische Unterbrechung eines laufenden Programmes durch ein Gerät und Fortsetzung nachdem eine Interrupt-Behandlungs-Routine (ISR) abgearbeitet wurde, ohne dass das Hauptprogramm etwas davon merkt. Man kann allerdings über globale Variablen dem Hauptprogramm Informationen schicken.

Die ISR steht auf einer fest eingebauten Adresse (= Interrupt Vector Address) am Beginn des Programmspeichers.

Voraussetzungen, dass ein Interrupt ausgelöst wird:

1. Anfrage (Interrupt Request)

2. Erlaubnis (Interrupt Enable)

3. Priorität (interrupt Prio entweder über einen Controller konfigurierbar oder fix eingebaut)

4. Interruptsystem einschalten (sei(); //set interrupt flag   )



Steuer-Register

am Beispiel eines externen Interrupts der durch eine Flanke am Pin PD2 des Prozessors ausgelöst wird:

Anfrage: FLAG Register (EIFR  external int flag reg)

Erlaubnis: MASK Register (EIMSK  ext int mask reg)

Priorität: eingebaut, kein Steuer-Register; je kleiner die Einsprung-Adresse, desto höher die Priorität

Interrupt-System einschalten:  SREG Register (status reg) enthält das I-Flag, wenn es gesetzt ist sind alle Interrupts aktiviert



Stack

Der Stack ist ein logischer Speicher der am oberen Ende des internen SRAM angelegt wird. Er wird durch den Stack-Pointer verwaltet.

Der Stack-Pointer zeigt immer an das obere Ende des Stapels wo die nächsten Daten abgelegt bzw. geholt werden können. Nach dem Schreiben auf den Stapel wird die Adresse automatisch weitergestellt, so dass durch aufeinander folgende PUSH Befehle sehr einfach und schnell Daten auf den Stack gelegt werden können. Ein POP Befehl liest die Daten dann in umgekehrter Reihenfolge wieder aus.

Beim Programmstart muss der Stack-Pointer softwaremäßig auf das Speicherende gestellt werden (macht der C-Compiler automatisch).

Das Interrupt-System

  • Interrupt-Quellen: Extern, Timer, ADC, USART usw. (siehe IntVectorTable im Anhang)

  • jede I-Quelle braucht ein zugehöriges Enable-Flag

  • Request  Flag wird durch das Gerät gesetzt; ob die Anfrage einen Interrupt auch auslöst hängt davon ab, ob dieser Interrupt enabled ist und ob die Priorität hoch genug ist

  • die Rücksprungadresse muss gesichert werden; wenn das Hauptprogramm unterbrochen wird, muss die Adresse des nächsten Befehls gerettet werde; dies erfolgt, indem die Adresse auf den Stack gerettet wird

  • Interrupt-Kontrollregister im IO Space

  • Global Interrupt Enable Bit (I-Flag) liegt im Status Register SREG

  • Die Interrupt-Service-Routine darf keine Veränderungen an den Registern hinterlassen, auch SREG wird nicht automatisch gesichert, vor dem Rücksprung muss der Status des Hauptprogramms wiederhergestellt werden (macht der C Compiler automatisch)

  • Mehrere Requests gleichzeitig: beim Aussprung aus ISR wird immer min. 1 Zyklus im Hauptprogramm abgearbeitet, bevor ein weiterer I ausgeführt wird;

C-Compiler

Der C-Compiler übernimmt das Retten der Register des Hauptprogramms

  • nach sei() wird noch ein Befehl abgearbeitet, bevor anstehende Interrupts verarbeitet werden, cli() wirkt schlagartig

  • Reaktionszeit auf einen Interrupt: Einsprung 4 Zyklen (Speichern der Rücksprungadresse, löschen des I Flags); Rücksprung auch 4 Zyklen

  • SREG:I  wird automatisch resetiert, wenn in die ISR gesprungen wird; wird automatisch wieder gesetzt, wenn aus der ISR zurückgesprungen wird. Im folgenden Code:
    ISR(TIMER2_OVF_vect){
    cli();
    }
    würde also das i Flag automatisch wieder gesetzt

  • sei() innerhalb einer ISR → verschachtelte Interrupt-Aufrufe (jeder Interrupt darf die ISR unterbrechen); es gehen jedoch ein paar Zyklen verloren bis das sei() wirkt; braucht man es schneller, dann mit ISR(INT0_vect,ISR_NOBLOCK) {…}

  • Interrupt request flag löschen:  eine 1 schreiben

    • TIFR |= _BV(TOV0); /* wrong! */  simply use  TIFR = _BV(TOV0);

    • warum falsch: weil es länger dauert und TIFR = 00000010 die anderen Bits ohnehin nicht verändert (sie werden ja durch eine 0 nicht gelöscht)

Interrupt Vector Table (IVT)

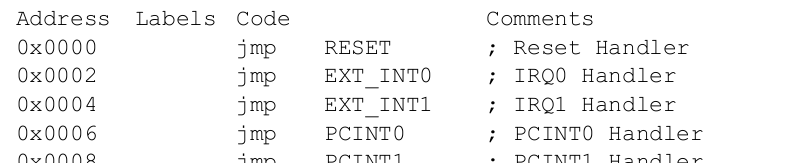

  • Bild1Jede Interrupt-Quelle hat eine eigene Programmspeicher-Adresse (= Interrupt Vector )

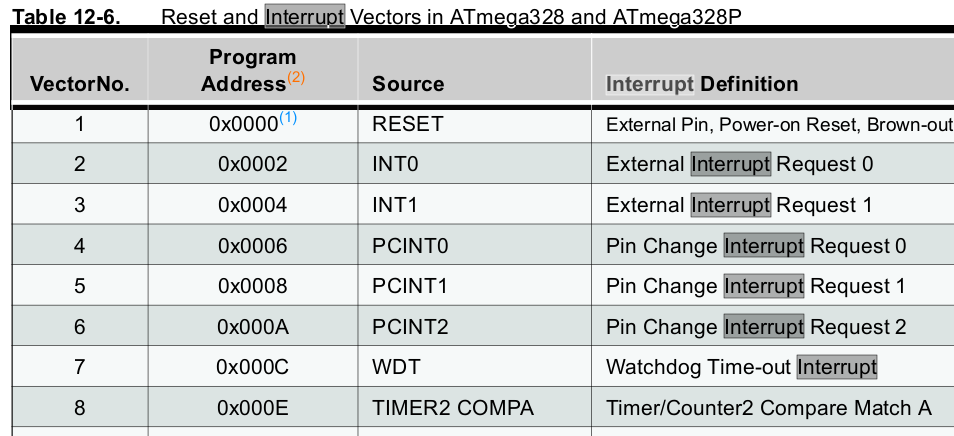

  • Bild2Priorität geregelt nach der Anordnung innerhalb der IVT (Reset hat höchste Prio)

  • die Interrupts können an den Anfang des BOOT-Bereichs verschoben werden (IVSEL Interrupt-Vector-Select-Flag oder BOOTRST Boot-Reset-Fuse)

    • IVSEL   … bewegt die IVT in Bootbereich, Reset-Adresse bleibt 0

    • BOOTRST … gesamte IVT (inkl. Reset) in Bootbereich

  • werden die Interrupts nicht benötigt, so kann der Speicherbereich der I-Vectortable für Programmcode genutzt werden



Der Request

  1. Trigger durch Request-Flag

    • Hardware resetiert das Request Flag

    • Software kann das Request Flag auch löschen (Schreiben einer „1“)

    • Request ohne Enable bleibt bestehen, bis Enable aktiviert oder Software-Reset

    • stehen mehrere Requests an, entscheidet die eingebaute Priorität

    • Einsprung I-Vektor

  1. Trigger ohne Request Flag
    solange die Interrupt-Bedingung erfüllt ist, bleibt die Anfrage, verschwindet der Request vor einem Enable, dann wird kein Interrupt ausgelöst

    z.B: level triggered external interrupt (EICRA: ISC01/ISC00=0/0 The low level Interrupt)

Externe Interrupts INT0, INT1

  • Modus: steigende Flanke, fallende Flanke, Pegel-Änderung und LOW Pegel löst aus

  • EICRA external int control register A (MODUS)

  • EIMSK – External Interrupt Mask Register  (ENABLE)

  • EIFR – External Interrupt Flag Register  (REQUEST)

  • LOW-Pegel  Interrupt und Flankenerkennung-Interrupt arbeiten asynchron (wichtig für Aufwecken aus Sleep-Modi, weil dann evtl. kein Takt vorhanden ist)

Pin Change Interrupt

  • PCINT2 … (pin change interrupt 2); wird getriggert, wenn einer der Pins PCINT 23..16 aus der Pin-Gruppe 2 toggelt

  • PCINT1 … Pin-Gruppe 1; Pins PCINT 14..8

  • PCINT0 … Pin-Gruppe 2; Pins PCINT 7..0

  • Pin-Change Interrupts arbeiten asynchron, benötigen also keinen Takt, um aus einem Schlafmodus den uC aufzuwecken

  • PCICR (interrupt control reg); erlaubt eine der Pin-Gruppen

  • PCMSK2,PCMSK1,PCMSK0 (mask register) erlaubt die einzelnen Pins einer Pin-Gruppe

  • PCIFR – (Flag Register) enthält für jede Pin-Gruppe das Request-Flag

Software-Interrupt

  • "Interrupt" kann durch ein Programm ausgelöst werden; dies wird benutzt, um einen Unterprogrammaufruf in einem anderen Kontext (z.B. Betriebssystem, Taskwechsel) zu machen.

  • ist bei AVR nicht sinnvoll; aber ein externer Interrupt bzw. ein Pin-Change Interrupt wird auch ausgelöst, wenn die Pins als Outputs geschaltet sind und z.B: eine Flanke programmiert wird



Programmierung

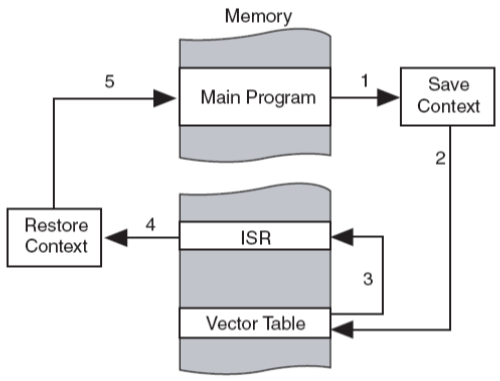

  • Bild3Abarbeitung eines Interrupts:

    • Request

    • Einsprung in den I-Vector (Rücksprungadresse automatisch auf den Stack)

    •  Start der ISR (Status retten, Register retten, abarbeiten, Register und Status zurückladen, reti)

    • Rücksprung aus der ISR (Rücksprungadresse automatisch vom Stack)

  • das Hauptprogramm darf von der Unterbrechung nichts mitbekommen, daher Status retten und wiederherstellen

  • in der ISR ist globales Intflag (SREG:I) automatisch gelöscht; wird nach dem Rücksprung wieder hergestellt

  • Regel: ISR so schnell wie möglich verlassen

  • Datenaustausch mit main() über globale Variable

  • Unterbrechung verhindern: I-Flag löschen (cli)

  • der C Compiler löscht beim Eintritt in die ISR das I-Flag und setzt es bei RETI wieder; das Status-Register und andere Register werden automatisch gesichert

  • globale Variable, die innerhalb der ISR verarbeitet werden, sollten als volatile gekennzeichnet werden. Der Compiler erkennt nicht, dass eine Variable innerhalb einer ISR verändert wird und würde sie daher u.U. wegoptimieren.

Arduino

Eine leere Arduino Anwendung verwendet bereits das Interrupt-System!

  • I-Flag ist gesetzt

  • Timer 0 läuft + Timer overflow Interrupt enabled

  • Timer 1 läuft, kein Interrupt

  • Timer 2 läuft, kein Interrupt



Achtung! Innerhalb einer Int-Service-Routine funktionieren delay(), micros() und millis() nicht richtig, da diese Funktionen interrupt-basiert sind.

delayMicroseconds() benutzt keine Zähler und wird deshalb normal funktionieren.



Beispiele

Bsp1

#include <Arduino.h>

void loop(void );

void isr_INT0();



volatile uint8_t num_of_interrupts;



void loop(void)

{ setup();

  sei();

  while(1)

  {

    Serial.println(num_of_interrupts, DEC);

    delay(1000);

  }

}



void isr_INT0(){

  if (digitalRead(13)==HIGH)

     digitalWrite(13,LOW);

else digitalWrite(13,HIGH);

  num_of_interrupts++;

}



void setup(){

  Serial.begin(57600);

  pinMode(13,OUTPUT);

  pinMode(2,INPUT_PULLUP);

  attachInterrupt(digitalPinToInterrupt(INT0),isr_INT0,FALLING); //PIN 2

}





"Volatile" verhindert, dass die Variable beim Compilieren wegoptimiert wird; dies kann man überprüfen, wenn man das Schlüsselwort volatile entfernt und in der Perspektive "release" compiliert. Man kriegt keine Fehlermeldung, aber die Zählfunktion funktioniert nicht.



LIBC

Es wird ein Arduino-Projekt angelegt, um die Lib HardwareSerial zur Verfügung zu haben.



#include <avr/io.h>

#include <avr/interrupt.h>

#include <HardwareSerial.h>

#include <util/delay.h>



void setup();



uint8_t num_of_interrupts;



int main(void)

{

setup();

sei();

while(1)

{

Serial.println(num_of_interrupts, DEC);

//_delay_ms(1000);

}

}



ISR(INT0_vect){

num_of_interrupts++;

}



void setup(){

Serial.begin(57600);

EIMSK |= _BV(INT0);  //enable

EICRA |= _BV(ISC01); //falling edge

}



ISR(BADISR_vect)  … wenn keine ISR vorhanden, dann springe hierher



ISR_NAKED  … die Kontrolle über die ISR in der eigenen Hand (SREG und RETI())



ISR(INT0_vect, ISR_BLOCK)  // das Gleiche, wie  ISR(INT0_vect) d.h. während der Ausführung ist i-Flag gelöscht und wird beim Aussprung aus der ISR wieder gesetzt.



ISR_NOBLOCK .. an den Anfang der ISR wird vom Compiler sei() gesetzt, so dass die ISR unterbrochen werden kann.



ISR_ALIAS(INT1_vect, INT0_vect); //beide tun das Gleiche



EMPTY_INTERRUPT()   aus dem Schlafmodus aufwecken, aber keine Funktionalität

Anhang



Interrupt Vector Table

http://www.nongnu.org/avr-libc/user-manual/group__avr__interrupts.html



Vector name

Description

ADC_vect

ADC Conversion Complete

ANALOG_COMP_0_vect

Analog Comparator 0

ANALOG_COMP_1_vect

Analog Comparator 1

ANALOG_COMP_2_vect

Analog Comparator 2

ANALOG_COMP_vect

Analog Comparator

ANA_COMP_vect

Analog Comparator

CANIT_vect

CAN Transfer Complete or Error

EEPROM_READY_vect



EE_RDY_vect

EEPROM Ready

EE_READY_vect

EEPROM Ready

EXT_INT0_vect

External Interrupt Request 0

INT0_vect

External Interrupt 0

INT1_vect

External Interrupt Request 1

INT2_vect

External Interrupt Request 2

INT3_vect

External Interrupt Request 3

INT4_vect

External Interrupt Request 4

INT5_vect

External Interrupt Request 5

INT6_vect

External Interrupt Request 6

INT7_vect

External Interrupt Request 7

IO_PINS_vect

External Interrupt Request 0

LCD_vect

LCD Start of Frame

LOWLEVEL_IO_PINS_vect

Low-level Input on Port B

OVRIT_vect

CAN Timer Overrun

PCINT0_vect

Pin Change Interrupt Request 0

PCINT1_vect

Pin Change Interrupt Request 1

PCINT2_vect

Pin Change Interrupt Request 2

PCINT3_vect

Pin Change Interrupt Request 3

PCINT_vect



PSC0_CAPT_vect

PSC0 Capture Event

PSC0_EC_vect

PSC0 End Cycle

PSC1_CAPT_vect

PSC1 Capture Event

PSC1_EC_vect

PSC1 End Cycle

PSC2_CAPT_vect

PSC2 Capture Event

PSC2_EC_vect

PSC2 End Cycle

SPI_STC_vect

Serial Transfer Complete

SPM_RDY_vect

Store Program Memory Ready

SPM_READY_vect

Store Program Memory Read

TIM0_COMPA_vect

Timer/Counter Compare Match A

TIM0_COMPB_vect

Timer/Counter Compare Match B

TIM0_OVF_vect

Timer/Counter0 Overflow

TIM1_CAPT_vect

Timer/Counter1 Capture Event

TIM1_COMPA_vect

Timer/Counter1 Compare Match A

TIM1_COMPB_vect

Timer/Counter1 Compare Match B

TIM1_OVF_vect

Timer/Counter1 Overflow

TIMER0_CAPT_vect

ADC Conversion Complete

TIMER0_COMPA_vect

TimerCounter0 Compare Match A

TIMER0_COMPB_vect

Timer Counter 0 Compare Match B

TIMER0_COMP_A_vect

Timer/Counter0 Compare Match A

TIMER0_COMP_vect

Timer/Counter0 Compare Match

TIMER0_OVF0_vect

Timer/Counter0 Overflow

TIMER0_OVF_vect

Timer/Counter0 Overflow

TIMER1_CAPT1_vect

Timer/Counter1 Capture Event

TIMER1_CAPT_vect

Timer/Counter Capture Event

TIMER1_CMPA_vect

Timer/Counter1 Compare Match 1A

TIMER1_CMPB_vect

Timer/Counter1 Compare Match 1B

TIMER1_COMP1_vect

Timer/Counter1 Compare Match

TIMER1_COMPA_vect

Timer/Counter1 Compare Match A

TIMER1_COMPB_vect

Timer/Counter1 Compare MatchB

TIMER1_COMPC_vect

Timer/Counter1 Compare Match C

TIMER1_COMPD_vect

Timer/Counter1 Compare Match D

TIMER1_COMP_vect

Timer/Counter1 Compare Match

TIMER1_OVF1_vect

Timer/Counter1 Overflow

TIMER1_OVF_vect

Timer/Counter1 Overflow

TIMER2_COMPA_vect

Timer/Counter2 Compare Match A

TIMER2_COMPB_vect

Timer/Counter2 Compare Match A

TIMER2_COMP_vect

Timer/Counter2 Compare Match

TIMER2_OVF_vect

Timer/Counter2 Overflow

TIMER3_CAPT_vect

Timer/Counter3 Capture Event

TIMER3_COMPA_vect

Timer/Counter3 Compare Match A

TIMER3_COMPB_vect

Timer/Counter3 Compare Match B

TIMER3_COMPC_vect

Timer/Counter3 Compare Match C

TIMER3_OVF_vect

Timer/Counter3 Overflow

TIMER4_CAPT_vect

Timer/Counter4 Capture Event

TIMER4_COMPA_vect

Timer/Counter4 Compare Match A

TIMER4_COMPB_vect

Timer/Counter4 Compare Match B

TIMER4_COMPC_vect

Timer/Counter4 Compare Match C

TIMER4_OVF_vect

Timer/Counter4 Overflow

TIMER5_CAPT_vect

Timer/Counter5 Capture Event

TIMER5_COMPA_vect

Timer/Counter5 Compare Match A

TIMER5_COMPB_vect

Timer/Counter5 Compare Match B

TIMER5_COMPC_vect

Timer/Counter5 Compare Match C

TIMER5_OVF_vect

Timer/Counter5 Overflow

TWI_vect

2-wire Serial Interface

TXDONE_vect

Transmission Done, Bit Timer Flag 2 Interrupt

TXEMPTY_vect

Transmit Buffer Empty, Bit Itmer Flag 0 Interrupt

UART0_RX_vect

UART0, Rx Complete

UART0_TX_vect

UART0, Tx Complete

UART0_UDRE_vect

UART0 Data Register Empty

UART1_RX_vect

UART1, Rx Complete

UART1_TX_vect

UART1, Tx Complete

UART1_UDRE_vect

UART1 Data Register Empty

UART_RX_vect

UART, Rx Complete

UART_TX_vect

UART, Tx Complete

UART_UDRE_vect

UART Data Register Empty

USART0_RXC_vect

USART0, Rx Complete

USART0_RX_vect

USART0, Rx Complete

USART0_TXC_vect

USART0, Tx Complete

USART0_TX_vect

USART0, Tx Complete

USART0_UDRE_vect

USART0 Data Register Empty

USART1_RXC_vect

USART1, Rx Complete

USART1_RX_vect

USART1, Rx Complete

USART1_TXC_vect

USART1, Tx Complete

USART1_TX_vect

USART1, Tx Complete

USART1_UDRE_vect

USART1, Data Register Empty

USART2_RX_vect

USART2, Rx Complete

USART2_TX_vect

USART2, Tx Complete

USART2_UDRE_vect

USART2 Data register Empty

USART3_RX_vect

USART3, Rx Complete

USART3_TX_vect

USART3, Tx Complete

USART3_UDRE_vect

USART3 Data register Empty

USART_RXC_vect

USART, Rx Complete

USART_RX_vect

USART, Rx Complete

USART_TXC_vect

USART, Tx Complete

USART_TX_vect

USART, Tx Complete

USART_UDRE_vect

USART Data Register Empty

USI_OVERFLOW_vect

USI Overflow

USI_OVF_vect

USI Overflow

USI_START_vect

USI Start Condition

USI_STRT_vect

USI Start

USI_STR_vect

USI START

WATCHDOG_vect

Watchdog Time-out

WDT_OVERFLOW_vect

Watchdog Timer Overflow

WDT_vect

Watchdog Timeout Interrupt
