Serielle Schnittstelle

RS-232 ist ein Standard für eine bei Computern teilweise vorhandene serielle Schnittstelle, der in den frühen 1960er Jahren von dem US-amerikanischen Standardisierungskomitee Electronic Industries Association (EIA) erarbeitet wurde. (wikipedia WP)

• Die Übertragung erfolgt in Wörtern

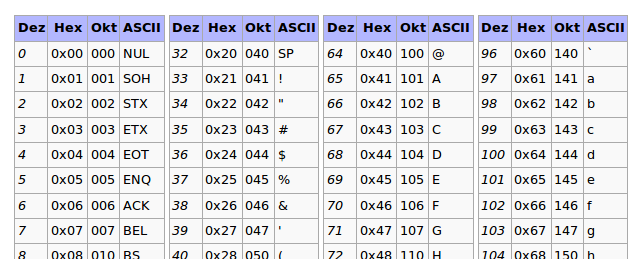

  • meistens erfolgt die Kodierung gemäß ASCII. Üblich ist daher, sieben bzw. acht Datenbits zu übertragen.

  •

• Eine RS-232-Verbindung arbeitet (bit-)seriell mit je einer Datenleitung für beide Übertragungsrichtungen. Das heißt, die Bits werden nacheinander auf einer Leitung übertragen, im Gegensatz zur parallelen Datenübertragung. Die dafür nötige Seriell-Parallel-Wandlung geschieht meistens in sog. UARTs (entweder als integriertes Modul in einem Mikrocontroller oder als Einzelbaustein).

• Die Datenübertragung erfolgt asynchron, es existiert also kein gemeinsamer Takt.Die Synchronisation in der Übertragung erfolgt durch den Empfänger als sogenannte Wortsynchronisation, also am Anfang durch die Signalflanke des Startbits.

• Vereinbarung der Baudrate (=Anzahl der Symbole / Sekunde) zwischen Sender und Empfänger (9600, 19200, ... 115200)

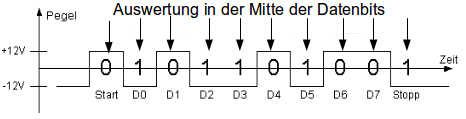

• Die Synchronisation des Empfängers geschieht mit dem Start der Übertragung auf der Datenleitung, da das Stopp-Bit bzw. der Ruhezustand auf der Leitung den inversen Pegel zum Start-Bit aufweist. Der Empfänger synchronisiert sich so in die Mitte der einzelnen Datenbits und tastet die folgenden Bits des Datenwortes mit seiner eigenen Bitrate ab.


• Damit das funktioniert, dürfen die Bitraten von Sender und Empfänger nur einige Prozent voneinander abweichen (ca. 3%).

• Jedes übertragene Wort muss somit von einem Startbit (logischer Wert 0) eingeleitet und mit mindestens einem Stopp-Bit (logischer Wert 1) abgeschlossen werden.

• RS-232 ist eine Spannungsschnittstelle (im Gegensatz z.B. zu einer Stromschnittstelle). Die binären Zustände werden durch verschiedene elektrische Spannungspegel realisiert.

• Für die Datenleitungen (TxD und RxD) wird eine negative Logik verwendet, wobei eine Spannung zwischen −3 V und −15 V eine logische Eins bedeutet. Signalpegel zwischen −3V und +3V gelten als undefiniert.

• Bei den Steuerleitungen (DCD, DTR, DSR, RTS, CTS und RI) wird positive Logik verwendet.

• Steckverbindung: 9-polige D-Sub-Stecker und Buchsen

• Handshake: Zur Vermeidung von Datenverlusten muss der Empfänger die Datenübertragung anhalten können, wenn keine weiteren Daten mehr verarbeitet werden können.

  • softwareseitig über bestimmte Steuercodes

  • oder über spezielle Leitungen (Hardware-Handshake).

• Grundsätzlich ist eine Vollduplex-Verbindung möglich, da für Sendung und Empfang getrennte Datenleitungen zur Verfügung stehen.

• Kabellänge:Laut ursprünglichem Standard ist eine Kabelkapazität von max. 2500 pF zulässig, was bei Standardkabeln einer Kabellänge von max. 15 m

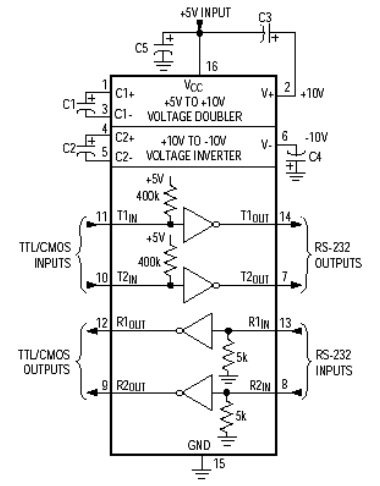

• RS232 Treiber Bausteine zur Erzeugung der Hochspannung (+-10V)

• Parity; odd/even prüft, ob die Gesamtzahl der 1 inklusive Parity-Flag gerade oder ungerade ist  z.B: Sender und Empfänger vereinbaren 8Bit even Parity: das 8.Bit ist das Parity-Bit: gesendet:  1101 0010 , aber empfangen wurde 1100 0010 → liefert einen Parity-Error

• Konfiguration der Seriellen Schnittstelle 9600 8N1 (9600 Baud, 8 Bit Daten, keine Paritätsprüfung, 1 Stopbit




AVR UART

Data Register   UDR

Control Register UCR

Baud Rate Register UBR

Status Register  USR

Control&Status Register UCSR



Status Flags

• Receive Complete

• Transmit complete

• Data register empty

• Error

Control Register

• Rx Complete Interrupt Enable

• Tx Complete Interrupt Enable

• Receive enable

• Transmit enable

Data Register

• Physikalisch getrennte Register für Senden und Empfangen, aber beide Register heißen gleich  (z.B: UDR0)

Baudrate

http://www.mikrocontroller.net/articles/AVR-GCC-Tutorial/Der_UART#UART_initialisieren

#define F_CPU 4000000UL  // Definition als unsigned long beachten

                         // Ohne ergeben sich unten Fehler in der Berechnung



#define BAUD 9600UL      // Baudrate



// Berechnungen

#define UBRR_VAL ((F_CPU+BAUD*8)/(BAUD*16)-1)   // Wert für das Baudratenreg.

#define BAUD_REAL (F_CPU/(16*(UBRR_VAL+1)))     // Reale Baudrate

#define BAUD_ERROR ((BAUD_REAL*1000)/BAUD) // Fehler in Promille, 1000 = kein Fehler.



#if ((BAUD_ERROR<990) || (BAUD_ERROR>1010))

  #error Systematischer Fehler der Baudrate grösser 1% und damit zu hoch!

#endif



Initialisierung

void uart_init(void)

{

    UBRRH = UBRR_VAL >> 8;

    UBRRL = UBRR_VAL & 0xFF;



    UCSRC = (1<<URSEL)|(1<<UCSZ1)|(1<<UCSZ0);  // Asynchron 8N1

    UCSRB |= (1<<RXEN);                        // UART RX einschalten

    UCSRB |= (1<<TXEN);                        // UART TX einschalten

}



Daten senden

/* ATmega16 */

int uart_putc(unsigned char c)

{

    while (!(UCSRA & (1<<UDRE)))  /* warten bis Senden moeglich */

    {

    }



    UDR = c;                      /* sende Zeichen */

    return 0;

}





/* puts ist unabhaengig vom Controllertyp */

void uart_puts (char *s)

{

    while (*s)

    {   /* so lange *s != '\0' also ungleich dem "String-Endezeichen(Terminator)" */

        uart_putc(*s);

        s++;

    }

}





Daten empfangen

uint8_t uart_getc(void)

{

    while (!(UCSRA & (1<<RXC)))   // warten bis Zeichen verfuegbar

        ;

    return UDR;                   // Zeichen aus UDR an Aufrufer zurueckgeben

}
