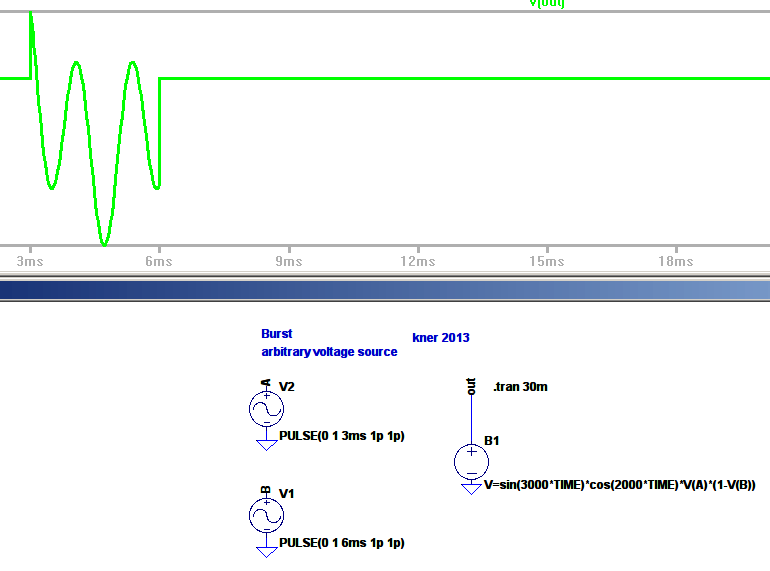

Burst

Arbitrary Voltage Source BV


circuit file burst.asc

Version 4
SHEET 1 972 680
WIRE -48 224 -48 208
WIRE 320 224 320 144
WIRE -48 416 -48 400
FLAG -48 224 0
FLAG 320 304 0
FLAG -48 416 0
FLAG -48 128 A
FLAG -48 320 B
SYMBOL Misc\\signal -48 112 R0
WINDOW 123 0 0 Left 2
WINDOW 39 0 0 Left 2
SYMATTR InstName V2
SYMATTR Value PULSE(0 1 3ms 1p 1p)
SYMBOL bv 320 208 R0
SYMATTR InstName B1
SYMATTR Value V=sin(3000*TIME)*cos(2000*TIME)*V(A)*(1-V(B))
SYMBOL Misc\\signal -48 304 R0
WINDOW 123 0 0 Left 2
WINDOW 39 0 0 Left 2
SYMATTR InstName V1
SYMATTR Value PULSE(0 1 6ms 1p 1p)
TEXT 358 124 Left 2 !.tran 30m
TEXT -56 32 Left 2 ;Burst
TEXT 216 40 Left 2 ;kner 2013
