NEXYS 3

  1. Adept Software http://www.digilentinc.com/Products/Detail.cfm?NavPath=2,66,828&Prod=ADEPT2 installieren.

  2. JP1 auf „Select USB“ oder auf Versorgung durch Netzteil

  3. Schalter "POWER" auf on

  4. USB mikro auf Stecker USB PROG

Programmieren (Adept Software für Linux)

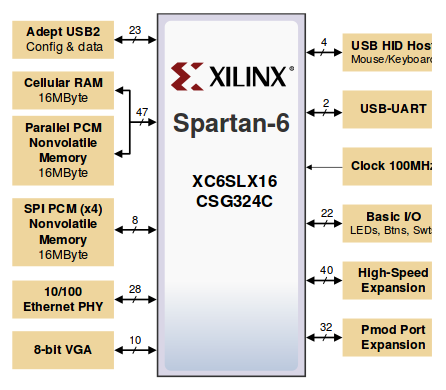

am Board sind 3 Speicher (lt. Test-Tab von Adept2)

  1. RAM (128Mbit)

  2. SPI Flash (128MBit)  Micron Omneo PQ5

  3. BPI Flash (127 Mbit) Micron Omneo P8p

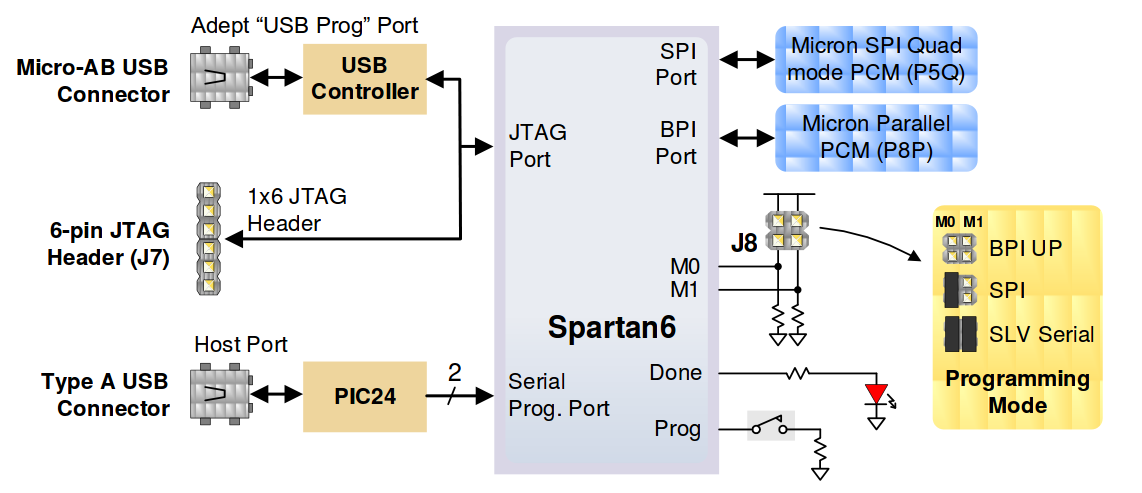

Jumper J8 wählt SPI  (M0 geschlossen/M1 offen)

Memory-Tab von Adept2: Bit File auswählen (nicht von Netzlaufwerk!), SPI Flash auswählen und Programmieren.

Reset-Button lädt Programm aus dem Flash.

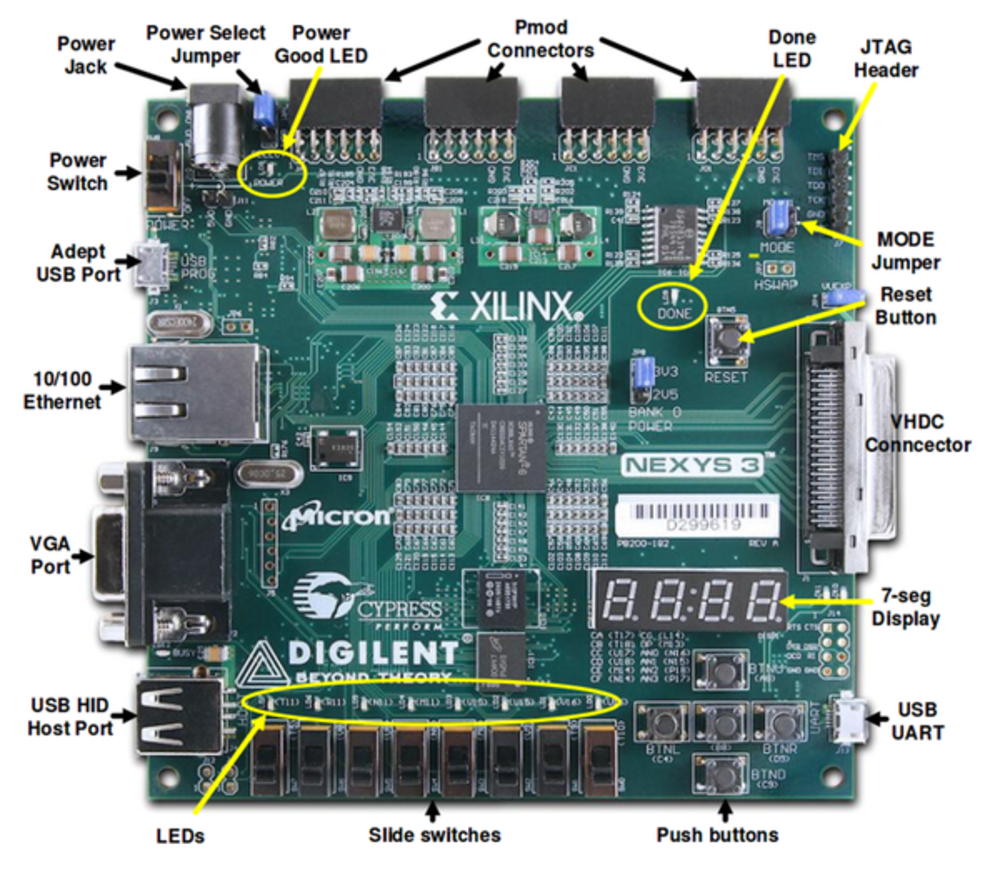

Board Referenz

https://reference.digilentinc.com/nexys:nexys3:nexys3



Bild4Bild2Bild1Bild3

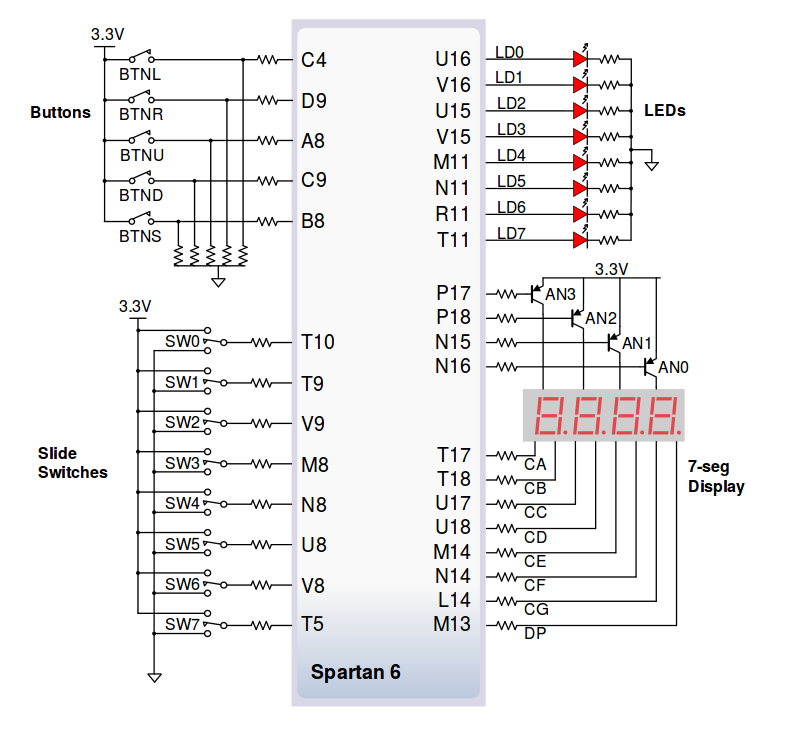

UCF

#Net LED<7> LOC=T11  |  IOSTANDARD=LVCMOS33;

#Net LED<6> LOC=R11  |  IOSTANDARD=LVCMOS33;

#Net LED<5> LOC=N11  |  IOSTANDARD=LVCMOS33;

#Net LED<4> LOC=M11  |  IOSTANDARD=LVCMOS33;

#Net LED<3> LOC=V15  |  IOSTANDARD=LVCMOS33;

#Net LED<2> LOC=U15  |  IOSTANDARD=LVCMOS33;

#Net LED<1> LOC=V16  |  IOSTANDARD=LVCMOS33;

#Net LED<0> LOC=U16  |  IOSTANDARD=LVCMOS33;



#Net BTN<0> LOC=D9  |  IOSTANDARD=LVCMOS33;

#Net BTN<1> LOC=C9  |  IOSTANDARD=LVCMOS33;

#Net BTN<2> LOC=C4  |  IOSTANDARD=LVCMOS33;

#Net BTN<3> LOC=A8  |  IOSTANDARD=LVCMOS33;

#Net BTN<4> LOC=B8  |  IOSTANDARD=LVCMOS33;



#Net SW<0> LOC=T10  |  IOSTANDARD=LVCMOS33;

#Net SW<1> LOC=T9   |  IOSTANDARD=LVCMOS33;

#Net SW<2> LOC=V9   |  IOSTANDARD=LVCMOS33;

#Net SW<3> LOC=M8   |  IOSTANDARD=LVCMOS33;

#Net SW<4> LOC=N8   |  IOSTANDARD=LVCMOS33;

#Net SW<5> LOC=U8   |  IOSTANDARD=LVCMOS33;

#Net SW<6> LOC=V8   |  IOSTANDARD=LVCMOS33;

#Net SW<7> LOC=T5   |  IOSTANDARD=LVCMOS33;



#Net SSEG_CA<0> LOC=T17  |  IOSTANDARD=LVCMOS33;

#Net SSEG_CA<1> LOC=T18  |  IOSTANDARD=LVCMOS33;

#Net SSEG_CA<2> LOC=U17  |  IOSTANDARD=LVCMOS33;

#Net SSEG_CA<3> LOC=U18  |  IOSTANDARD=LVCMOS33;

#Net SSEG_CA<4> LOC=M14  |  IOSTANDARD=LVCMOS33;

#Net SSEG_CA<5> LOC=N14  |  IOSTANDARD=LVCMOS33;

#Net SSEG_CA<6> LOC=L14  |  IOSTANDARD=LVCMOS33;

#Net SSEG_CA<7> LOC=M13  |  IOSTANDARD=LVCMOS33;



#Net SSEG_AN<0> LOC=P17  |  IOSTANDARD=LVCMOS33;

#Net SSEG_AN<1> LOC=P18  |  IOSTANDARD=LVCMOS33;

#Net SSEG_AN<2> LOC=N15  |  IOSTANDARD=LVCMOS33;

#Net SSEG_AN<3> LOC=N16  |  IOSTANDARD=LVCMOS33;



#Net UART_TXD LOC=V12  |  IOSTANDARD=LVCMOS33;



#Net PMODBT_CTS LOC=P11   |  IOSTANDARD=LVCMOS33;

#Net PMODBT_RST LOC=N9   |  IOSTANDARD=LVCMOS33;



#Net CLK LOC=V10  |  IOSTANDARD=LVCMOS33;
