ChaosBox – Systemdokumentation

Diese Dokumentation beschreibt Desktop, Android und Web als ein Gesamtsystem: die wichtigsten Bausteine, ihre Zuständigkeiten und die Schnittstellen, über die sie Konfiguration, Daten und Veröffentlichungen austauschen. Das Synchronisationsformat ist in SYNC-PROTOCOL.md ausführlich festgehalten; dieses Dokument erklärt, wie die Komponenten darin zusammenspielen.

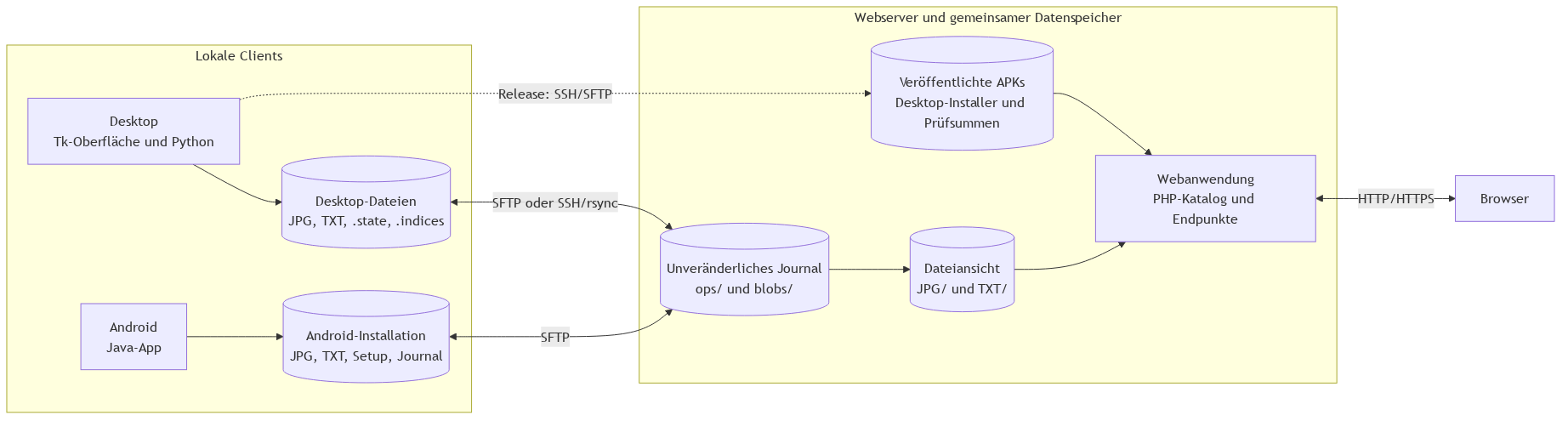

1. Überblick

ChaosBox besteht aus drei Anwendungen in drei gemeinsam versionierten Projekten:

Die Clients schreiben nicht in eine zentrale Datenbank. Jeder Client besitzt eine lokale Installation und gleicht Änderungen über ein unveränderliches Journal auf dem Webserver ab. Die Webanwendung liest die daraus erzeugten Dateien und stellt sie dar.

Die Darstellung JPG/ und TXT/ ist eine Projektion des zusammengeführten Journalstands. Die maßgebliche Änderungshistorie liegt in TXT/.chaosbox-sync/ops/ und blobs/, nicht in den aktuellen JPEG- oder JSON-Dateien.

2. Komponenten und Zuständigkeiten

2.1 Desktop

Der Desktop ist eine Python-/Tk-Anwendung für Ubuntu. Die Einstiegsschicht in src/app.py verwaltet Fenster, Dialoge, Medienauswahl, Bearbeitung und Hintergrundaktionen. src/core.py bildet die Domänenschicht: Sie liest setup.ini, ermittelt Profile, verwaltet Medien und JSON-Datensätze, baut Suchindizes und koordiniert Synchronisation. src/chaos_sync.py implementiert den plattformübergreifenden Journalkern. src/sync_transport.py überträgt Journaldateien und aktualisiert die Dateiprojektion.

Die ausführbaren Einstiege liegen in scripts/: etwa run-desktop.sh, install-desktop.sh, sync-data.py sowie der Gesamtbuild make_all.py. Der Aufruf KBox-make-all.sh bleibt im Projektstamm und delegiert an scripts/make_all.py.

Eine Desktop-Installation besitzt einen eigenen Verzeichnisstamm. Die Boxen/Profile liegen darunter; Setup, Zugangsdaten, UI-Zustand und Suchindex werden installationsbezogen gehalten.

<Desktop-Installation>/
├── setup.ini
├── .installation-id
├── .state/credentials/       # eigener SSH-Schlüssel und bekannte Hosts
├── .indices/                 # lokaler Suchindex
└── <Profil>/
   ├── JPG/                  # lokale Medien
   └── TXT/                  # lokale JSON-Datensätze und Journal
       └── .chaosbox-sync/

2.2 Android

Android ist eine Java-Anwendung. EditorActivity koordiniert die Oberfläche. AppProfiles, StoragePaths und InstallationFiles lesen die Konfiguration und binden Dateien an genau eine Installation. SyncStore verwaltet das lokale Journal; SyncSftp tauscht Journal und Projektionen mit dem Server aus. UploadFiles steuert Verbindung, Abbruch und Fehlerweitergabe.

Jede Android-Installation besitzt ihr eigenes Verzeichnis unter dem ausgewählten Speicherstamm. Die Installationsidentität und die Zugangsdaten werden dort verwaltet. Eine frische Installation verbindet sich nicht automatisch mit einem beliebigen Desktop-Ziel: Sie benötigt eine explizite Installation-Konfiguration.

2.3 Web

Die PHP-Anwendung ist die Anzeige- und Download-Schicht. ChaosBoxSync liest und prüft Journalinformationen; ChaosBoxCatalog bereitet die synchronisierten Boxen für die Webansicht auf. public/index.php liefert die Hauptansicht, public/image.php bedient kontrollierte Bildabrufe. public/apk.php und public/installer.php listen beziehungsweise liefern veröffentlichte Installationspakete.

Die Webanwendung ist kein Schreibclient des Journals. Sie liest die synchronisierten Dateien und aktualisiert bei Bedarf ihren Webkatalog unter .indices/. Installer und APKs liegen getrennt vom Profildatenbestand unter storage/desktop/ beziehungsweise storage/apk/.

2.4 Build- und Veröffentlichungsstrecke

scripts/make_all.py koordiniert den Gesamtbuild. Der Ablauf aktualisiert zunächst den Desktop der gewählten Installation, lädt den Webcode hoch, gleicht die konfigurierten Profile ab, erzeugt aus dem Desktop-Setup die Android-Setupdatei, signiert eine APK und baut Desktop-Installer sowie Deinstaller. Die fertigen Artefakte werden per SFTP in die Downloadbereiche des Webservers übertragen.

Alle drei Projekte führen eine gemeinsame Root-Datei VERSION. Der Gesamtbuild prüft, dass die Versionswerte übereinstimmen. Android verwendet diese Version als versionName; versionCode wird zusätzlich bei Android-Updates erhöht.

3. Datenmodell und gemeinsamer Speicher

3.1 Profile und Setup

setup.ini ist die gemeinsame Konfigurationsschnittstelle. [App] enthält geerbte Anwendungseinstellungen; jede [Box]-Sektion beschreibt ein Profil, darunter Titel und Feld-/Kategorieeinstellungen. [SSH] legt gemeinsame Serververbindung und Standardwerte fest. [SSH.<Profil>] kann Verbindungswerte profilbezogen überschreiben.

Der Desktop-Gesamtbuild verwendet das Setup der konkreten Desktop-Installation. Er exportiert daraus eine Android-kompatible Setupdatei und kommentiert Desktop-spezifische Einträge aus. Dadurch teilen die Apps Profilnamen und fachliche Felder, obwohl sie unterschiedliche Oberflächen haben.

3.2 Installations- und Profilpfade

Der entfernte Namensraum wird aus Webinstallation, Installationskennung und Profilkennung gebildet:

<WebInstallation>/storage/installations/<Installation>/profiles/<RemoteProfile>/
├── JPG/                         # aktuelle Medienprojektion
└── TXT/
   ├── <Datensatz>.json         # aktuelle Datensatzprojektion
   └── .chaosbox-sync/
       ├── ops/<revision>.op    # unveränderliche Änderungsoperationen
       ├── blobs/<sha256>.blob  # vollständige Medienversionen
       ├── checksums.json       # optionaler Prüfsummenindex
       └── transfer.lock        # gemeinsamer Transfer-Lock

Desktop leitet Installation standardmäßig aus einer lokalen Installationsgeneration, Rechneridentität und Pfad ab. Android setzt die Zielinstallation explizit in der Konfiguration. Der gleiche fachliche Datenbestand muss auf allen Clients dieselbe Kombination aus WebInstallation, Installation und RemoteProfile verwenden.

Der lokale .installation-id-Wert bindet den Client an seine aktuelle Installation. Wird das Installationsverzeichnis gelöscht und neu angelegt, entsteht eine neue Generation und damit ein anderer entfernter Namensraum. Alte Journale werden nicht automatisch wiederverwendet.

4. Synchronisation und Konflikte

4.1 Journalprinzip

Eine Änderung ist eine unveränderliche Operation mit Objekt-ID, Revisions-ID, Vorgängerrevisionen, Typ, Pfad und Aktion. Typen sind record, media und device. Medieninhalte werden nach SHA-256 adressiert und als Blobs übertragen. Revisionen bilden einen gerichteten Verlauf; Zeitstempel dienen nur der Anzeige und entscheiden keinen Konflikt.

Ein fehlendes lokales File ist kein Löschsignal. Löschungen werden ausdrücklich als Journaloperation gespeichert. Parallele Änderungen bleiben als mehrere Journalköpfe erhalten, bis ein Benutzer eine Version auswählt. Eine Auswahl erzeugt wiederum eine neue Revision, die alle betroffenen Köpfe als Vorgänger enthält.

4.2 Ablauf eines Abgleichs

sequenceDiagram
   participant C as Desktop oder Android
   participant L as Lokales Journal
   participant S as Server-Journal
   participant P as JPG/TXT-Projektion
   participant W as Webanwendung

   C->>L: Lokale Dateien erfassen
   L->>L: Noch nicht übertragene Ops und Blobs vorbereiten
   C->>S: transfer.lock erwerben
   C->>S: entfernte Ops und Blobs herunterladen
   C->>L: Journal validieren und vereinigen
   L->>L: lokale Änderungen erfassen und Stand anwenden
   C->>L: lokale Gerätebestätigung speichern
   C->>S: fehlende Blobs und Ops atomar hochladen
   C->>P: aktuelle Medien- und JSON-Projektion aktualisieren
   C->>S: Prüfsummenindex veröffentlichen
   C->>S: transfer.lock freigeben
   W->>P: aktuelle Daten lesen
   W->>S: Journalköpfe für Anzeige/Index prüfen

Der Transfer-Lock schützt die gemeinsame Serveränderung vor konkurrierenden Transfers. Downloads werden zuerst zwischengespeichert und geprüft. Operationen und Medien werden nicht durch Spiegel-Synchronisation mit Löschoption entfernt. Bei Abbruch kann der Austausch wiederholt werden; unvollständige temporäre Dateien gelten nicht als abgeschlossene Änderung.

Nach dem Austausch wenden die Clients den zusammengeführten Journalstand lokal an und aktualisieren ihre Indizes. Die Webanwendung liest denselben Stand. Ein Konflikt stoppt die Datenhaltung nicht: Alle Revisionen bleiben erhalten und sind über Desktop beziehungsweise Android ausdrücklich auflösbar.

4.3 Lokale und entfernte Zustände

Näheres zu Operationen, Validierung, Wiederherstellung, Konfliktauflösung und Sperren steht in SYNC-PROTOCOL.md.

5. Schnittstellen

Die SSH-Identität und der bekannte Hostschlüssel sind lokale Zugangsdaten. Unbekannte Hostschlüssel werden abgelehnt. Der Webserver muss den Profildatenbestand lesen können; Schreibrechte der Webanwendung sind auf ihren Katalog-/Cachebereich begrenzt.

HTTP-Endpunkte

Die Clients synchronisieren nicht über diese HTTP-Endpunkte, sondern direkt über SSH/SFTP. HTTP ist die Leseschnittstelle für Webnutzer und Downloads.

6. Gesamtbuild als Schnittstellenkette

flowchart TD
   Entry[KBox-make-all.sh NAME] --> Build[scripts/make_all.py]
   Build --> Check[VERSION-Abgleich<br/>Desktop / Android / Web]
   Build --> Desktop[Desktop-Installation aktualisieren]
   Build --> WebCode[Webcode hochladen]
   Build --> Sync[Profile abgleichen]
   Desktop --> Setup[Android-Setup aus zentraler setup.ini exportieren]
   Sync --> APK[Signierte Android-APK bauen]
   Setup --> APK
   Build --> Packages[Desktop-Installer und Deinstaller bauen]
   APK --> Publish[Artefakte per SFTP veröffentlichen]
   Packages --> Publish
   Publish --> Downloads[Web-Downloadbereiche]

Der Build bricht ab, wenn die Produktversionen nicht übereinstimmen, ein Installationssetup fehlt oder die Boxen nicht dieselbe Serveridentität verwenden. Die Desktop-Installation liefert dabei die Konfiguration für APK und Desktop-Installer; private Zugangsdaten werden installationsbezogen behandelt.

7. Verzeichnisübersicht

Im Desktop-Projekt liegen Laufzeitquellen und Assets in src/, ausführbare und Build-Skripte in scripts/, Tests in tests/ und Projektdokumentation im Stammverzeichnis. KBox-make-all.sh bleibt als gut sichtbarer Gesamtbuild-Einstieg im Stammverzeichnis.

Die Android- und Webprojekte bleiben eigenständige Builds mit eigenen Laufzeit- und Teststrukturen. Nur die Produktversion und das Journal-/Setupformat sind gemeinsame Verträge; ihre internen UI- und Webklassen werden nicht zwischen den Projekten geteilt.
