BV und BI

(behavioral voltage or current sources)

Ein Funktionsgenerator

Referenz

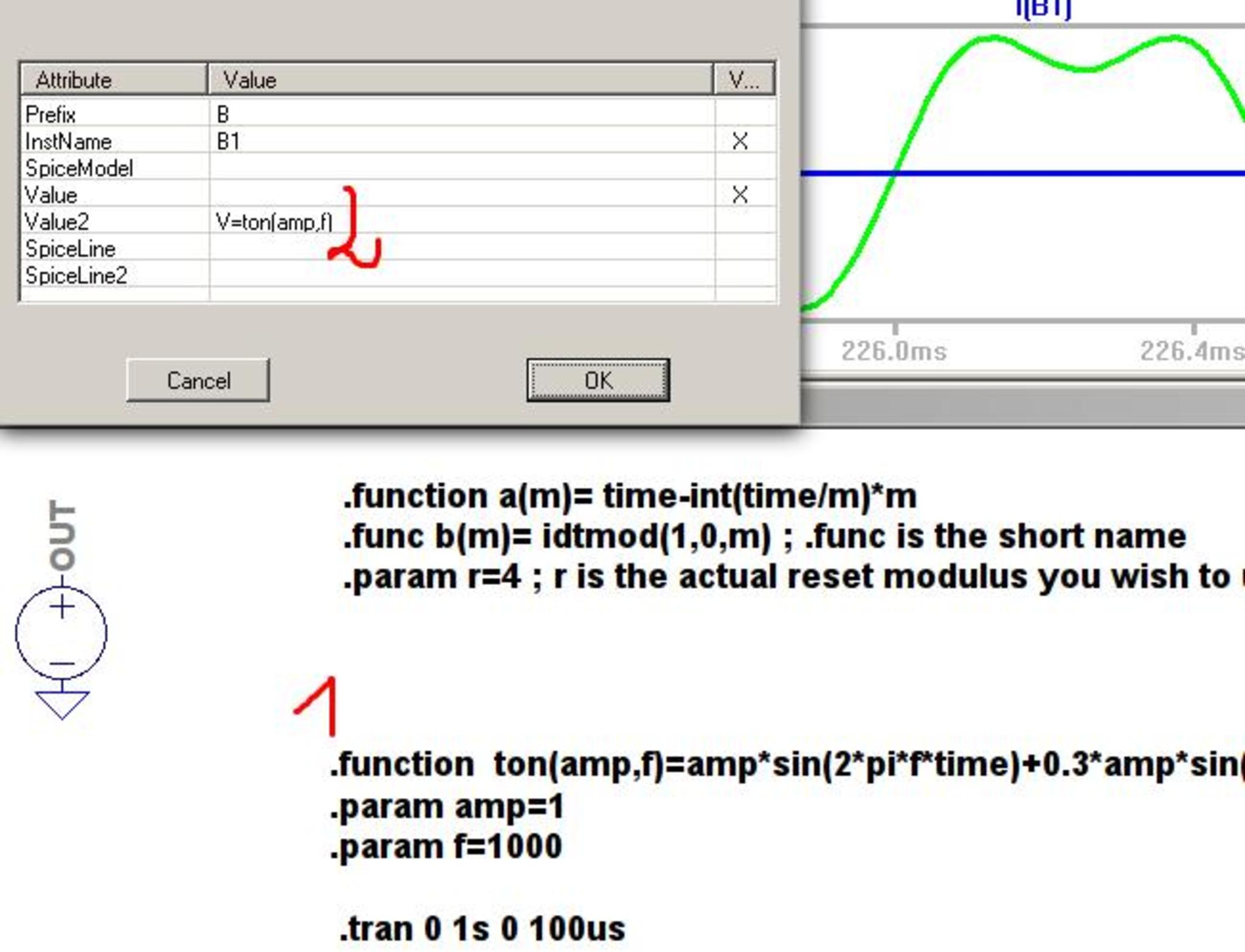

Beispiele in LTSpice einfügen:

  1. VB einfügen

  2. Spice Direktive einfügen (Taste S): einfach die Beispiel mit Cut&Paste kopieren

  3. Strg+Rechtklick auf das Symbol

  4. für Value2 die Funktion eingeben

Sägezahn

.function a(m)= time-int(time/m)*m
.func b(m)= idtmod(1,0,m) ; .func is the short name
.param r=4 ; r is the actual reset modulus you wish to use

Sinus mit Oberwellen

.function ton(amp,f)=amp*sin(2*pi*f*time)+0.3*amp*sin(2*pi*3*f*time)

.param amp=1

.param f=1000
