IIR Filter

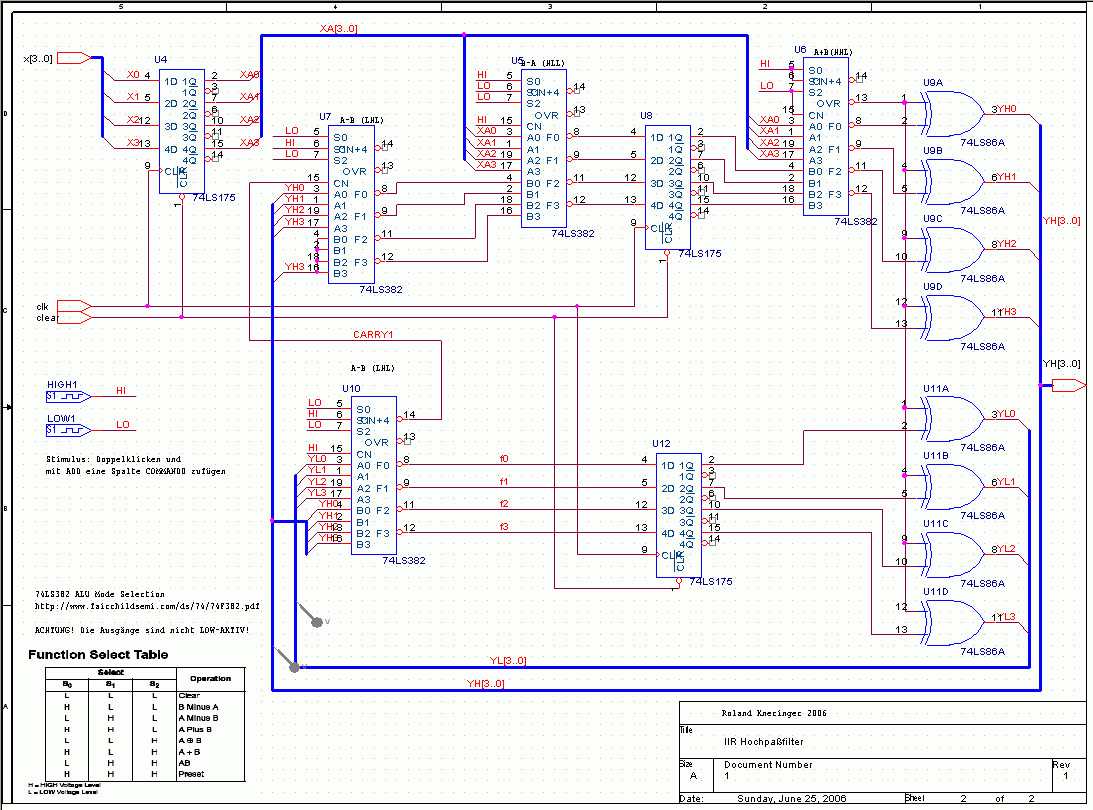

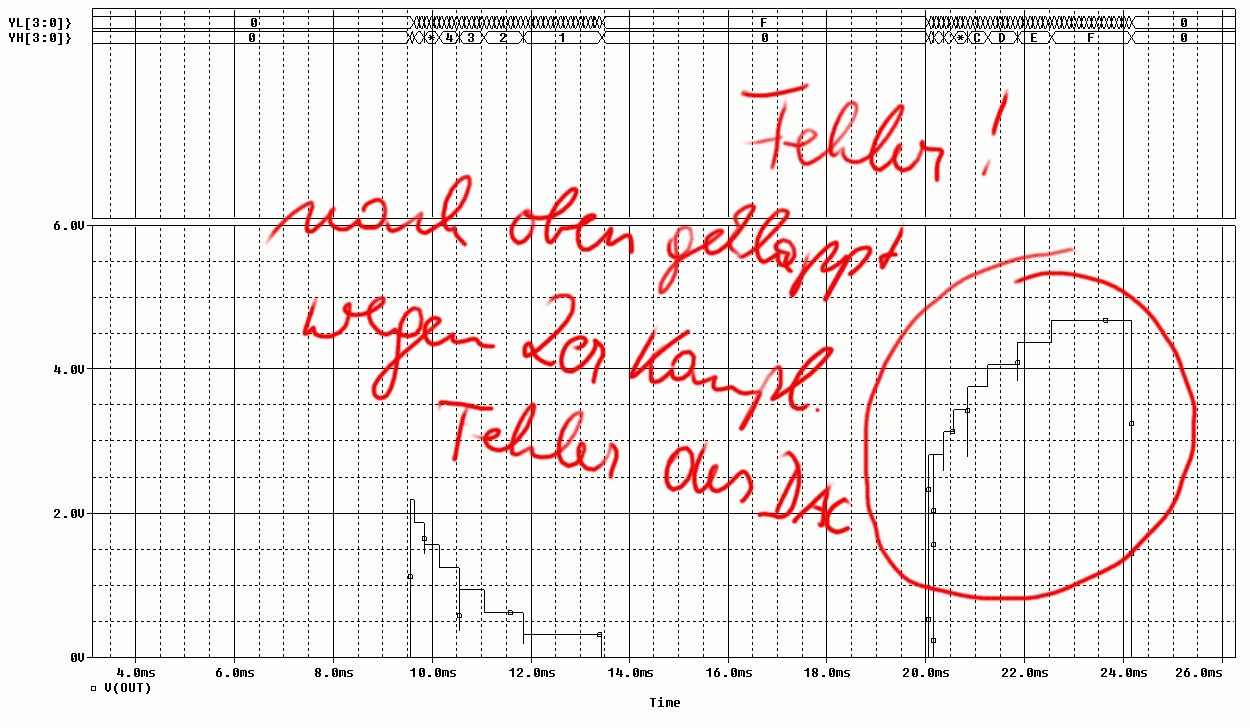

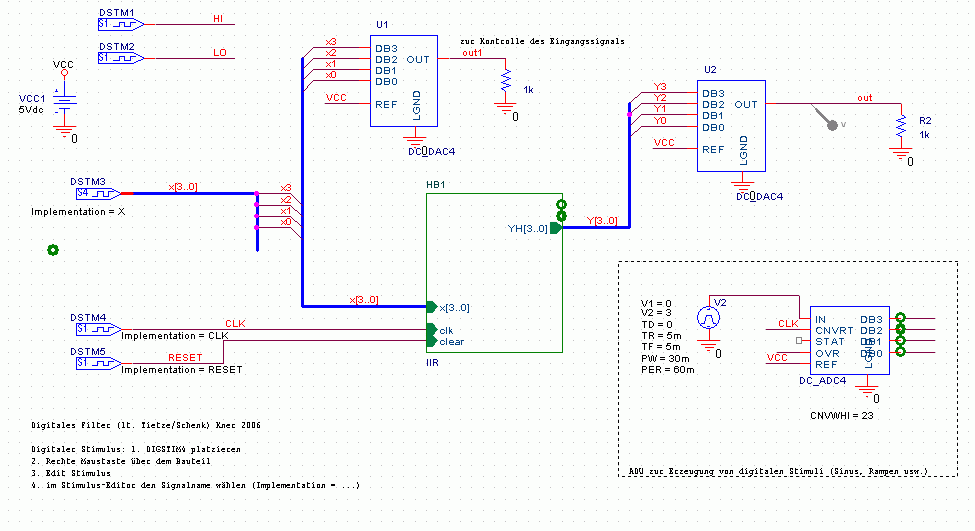

Das folgende Filter finden Sie in Tietze/Schenk. Die im Buch angeführte Schaltung wird in Orcad/PSPICE realisiert. Es handelt sich um ein 4Bit Filter mit intern 8Bit Wortbreite. Das Filter arbeitet mit negativen Zahlen in 2erKomplement-Darstellung. Der am Ausgang verwendete DAC kennt keine negativen Zahlen, die Filterantwort scheint daher in der Simulation falsch.

Klicken Sie auf die Bilder, um sie groß anzuzeigen


















Quellen für ORCAD 10.5 Projekt
