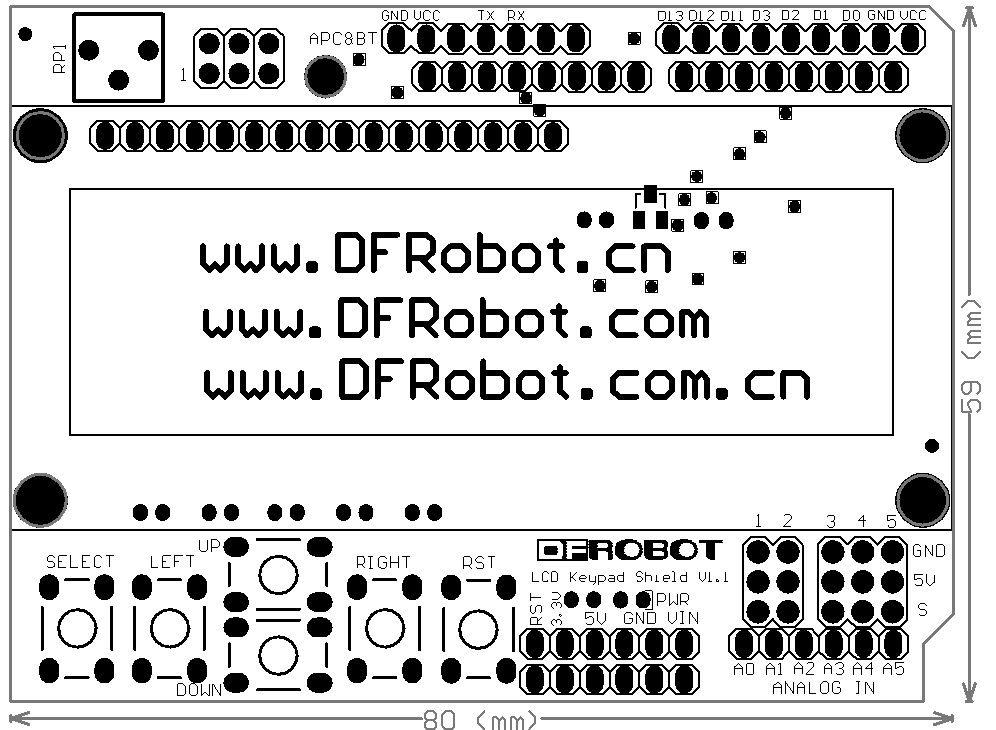

LCD Display with Keypad

http://www.dfrobot.com/wiki/index.php/Arduino_LCD_KeyPad_Shield_%28SKU:_DFR0009%29



Achtung! Die in Arduino integrierten Beispiele müssen mit  neuem Pinout compiliert werden:

//Pin assignments for DFRobot LCD Keypad Shield

LiquidCrystal lcd(8, 9, 4, 5, 6, 7);





Pins UNO


a

image from https://www.arduino.cc/en/Hacking/PinMapping168
