I2C LCD Adapter

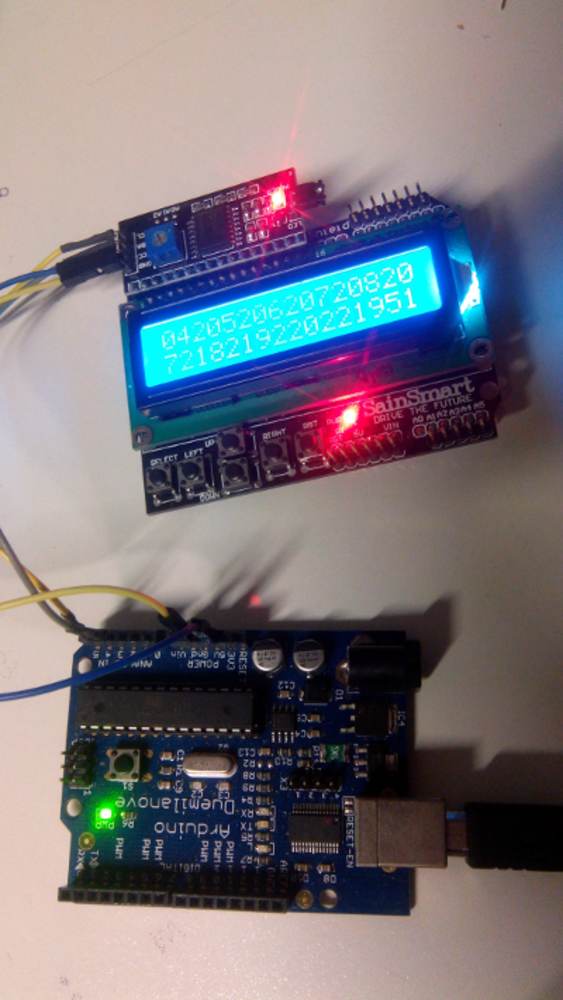

Bild2Bild1

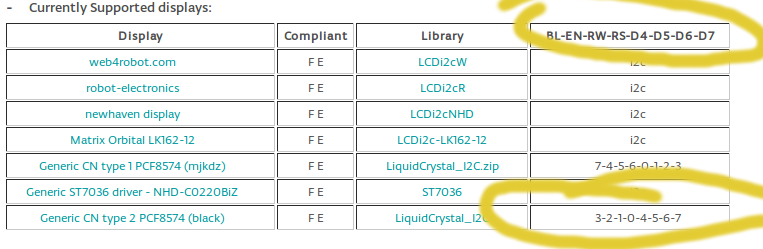

Achtung! Diese Adapter gibt es mit verschiedenen Pinouts.

Auf http://playground.arduino.cc/Code/LCDi2c sind die entsprechenden Treiber verfügbar. Das hier gezeigte Display hat das obere Nibble des 8574  P4-P7 verbunden mit Data D4-D7 des Displays.

ACHTUNG! Bug: es wird nur 1 Character angezeigt

inline size_t LiquidCrystal_I2C::write(uint8_t value) {

send(value, Rs);

return 0; // <== BUG ! Must be 1

}

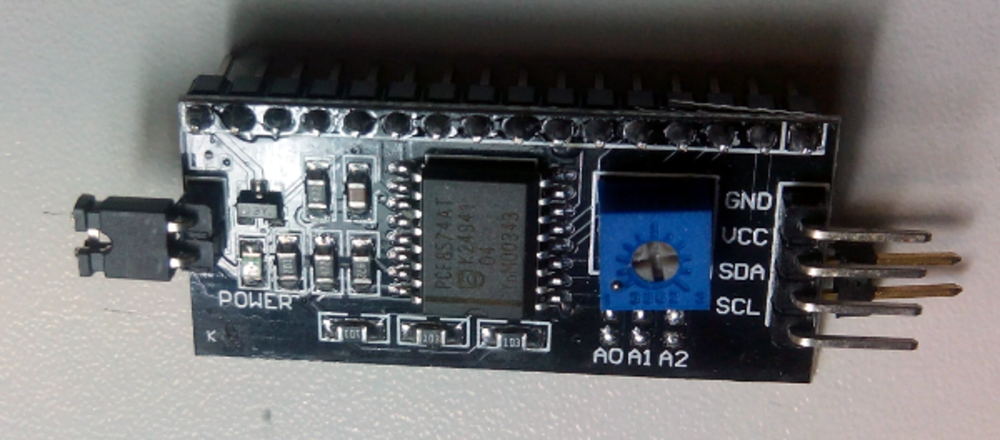

i2c-Treiberbaustein BCF8574AT : die Adresspins sind offen und werden über Pullups auf 1 gezogen ==> Adresse 7 ==> Treiberadresse 0x3F



 LiquidCrystal_I2C(0x3F,16,2)





Upper Nibble from BCF8574 to uppder Nibble of Display Interface!













Linksammlung



http://playground.arduino.cc/Code/LCDi2c



Datasheet

http://www.nxp.com/documents/data_sheet/PCF8574.pdf  i2c parallel
