Timer

Begriffe

Timer/Counter

  • Timer zählt interne Takte

  • Counter zählt externe Takte (fallende/steigende Flanke ist wählbar)

Prescaler

  • Teilerbaustein teilt den Takt herunter, damit die Timer nicht zu schnell zählen

  • Teilungsfaktoren: 1024, 256, 64, 8, 1 usw.

  • Auswahl des geteilten Taktes durch Multiplexer

Multiplexer

  • Auswahlbaustein

  • für die Auswahl 1-aus-8 werden 3 Steuerbits benötigt CS02, CS01, CS00 (clock select flags)

  • die Auswahl 0 wählt den Takt 0Hz   d.h. der Timer bleibt stehen

Output Compare Units

  • vergleicht den Zählerstand mit einem Register und setzt eine Interrupt-Anfrage und/oder toggelt einen Pin

Double Buffered Register

  • der Inhalt wird nicht in das Original-Register sondern in ein Schattenregister geschrieben

  • z.B. 16Bit Zähler soll gesetzt werden: zuerst die beiden Bytes getrennt in das
    Schattenregister schreiben und dann mit einem Schlag in das Zählregister übertragen

Clear Timer on Compare Match

  • wenn der Zählerstand mit dem Vergleichsregister matcht wird der Zählerstand automatisch auf Null zurückgestellt

PWM (pulse width modulation)

Mit PWM lassen sich analoge Spannungen erzeugen. Das Verhältinis von Pulsdauer zu Periodendauer bestimmt die erzeugte Gleichspannung. Die Gleichspannung ist der Mittelwert des Digitalsignals und kann durch ein einfaches RC-Glied erzeugt werden. Je geringer die Welligkeit, desto länger dauert es, bis sich der Gleichspannungswert einstellt.

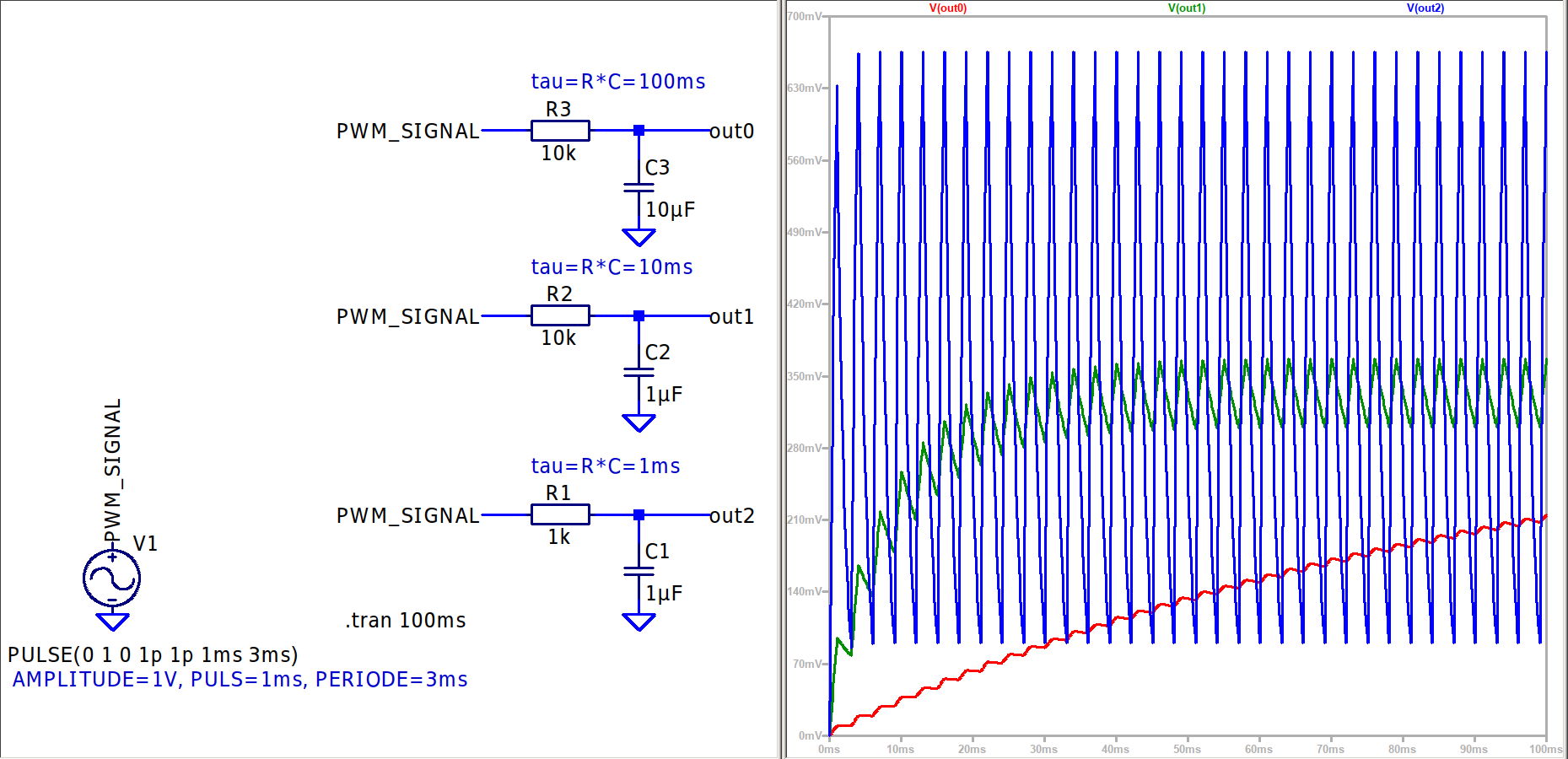

  • die Simulation zeigt: je höher die Zeitkonstante tau im Verhältinis zur Frequenz der PWM, desto geringer die Welligkeit des Gleichsspannungs-Signals, desto länger dauert es aber, bis sich die Gleichspannung einstellt → höhere Frequenz der PWM ist erwünscht, dies ergibt geringere Anforderungen an den Ausgangstiefpass.

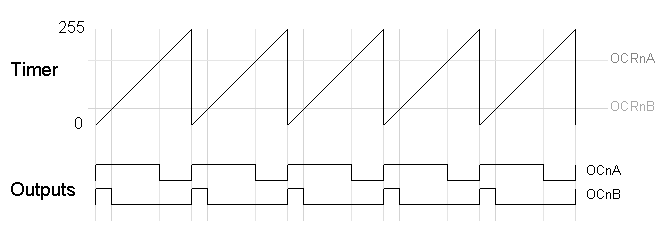

Fast PWM (Asymmetric PWM)

  • Bild10Einfaches pulsweitenmoduliertes Signal; hohe Frequenz

  • bei den dabei entstehenden höheren Frequenzen werden die externen Komponenten (C,L,R) billiger

  • beim Umschalten des Puls/Pausen-Verhältnisses entstehen Störungen (Glitches)

  • geeignet für Leistungsregelung, Gleichrichtung, DAC Anwendungen;

  • single Slope; Überlauf bei TOP (entweder 0xff oder OCR0A)

  • Nicht-invertierender Output: bei BOTTOM OCx Pin= 1, bei MATCH wird OCx Pin=0;

  • Bild8
    Die Frequenz ergibt sich aus den Überläufen des Timers der mit fosc=fclk_I/O zählt und dem Prescaler N z.B: fosc=16MHz → fOCnxPWM=62,5kHz

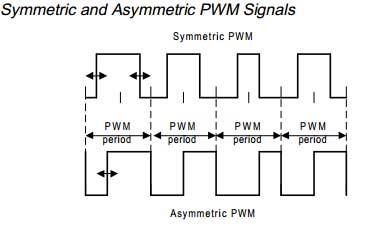

Glitch Free, Phase Correct PWM (Symmetric PWM)

  • Symmetrisch zur Mitte der Periode


man sieht: symmetrisch/asymmetrisch bezogen auf die Mitte der Periode.

Beim Umschalten auf ein neues Puls/Pause-Verhältnis erzeugt die symmetrische Variante weniger Oberwellen (Störungen, Glitches) weil der Abstand der Pulse konstant bleibt, bei der asymmetrischen PWM ändert sich der Abstand der Pulse, das macht sich als Störung im Analogsignal bemerkbar.



8-Bit Timer

Definition

BOTTOM: Zählerstand 0

MAX: Zählerstand 0xFF

TOP:  höchster Zählerstand; normalerweise TOP=MAX,
                     aber es kann auch TOP=OCR0A eingestellt werden.

Betriebsarten

  • Normaler Zählerbetrieb

  • CTC (clear timer on compare)

  • PWM mode

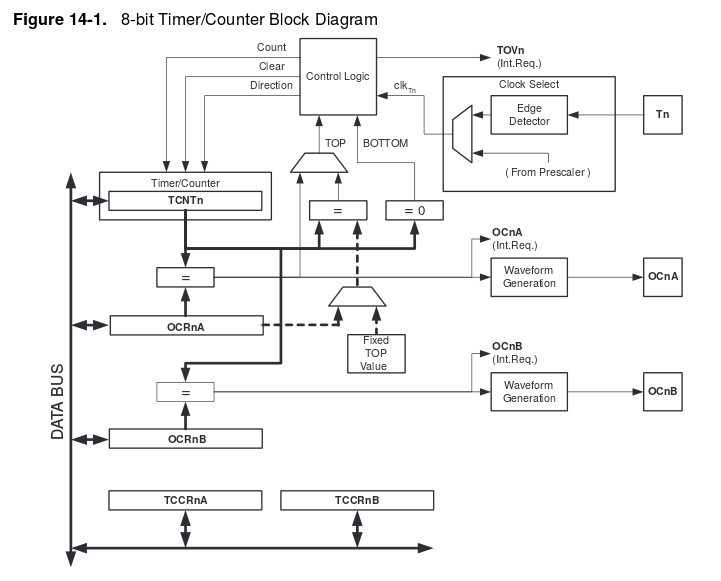

Register

  • Bild1Zählerstand: TCNT

  • Kontrolle: TCCR

  • Interrupt-Request: TIFR

  • Interrupt-Enable: TIMSK

  • Output Compare: OCR







Mögliche Interrupt Flags:

  • Overflow TOV0

  • Compare Matched OCnA, OCnB

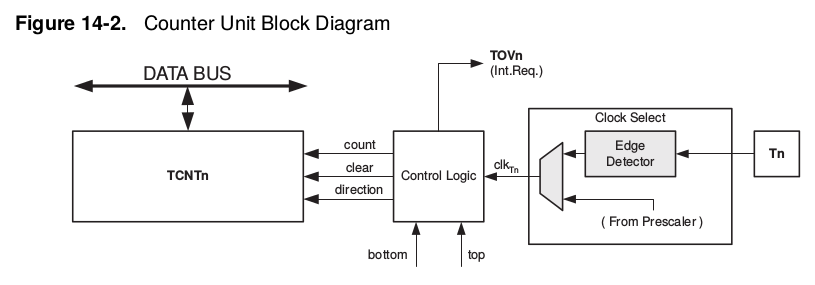

Signale an den Zähler:

  • Bild5Clear

  • Direction up/down

  • Clock: von Prescaler oder externem Pin

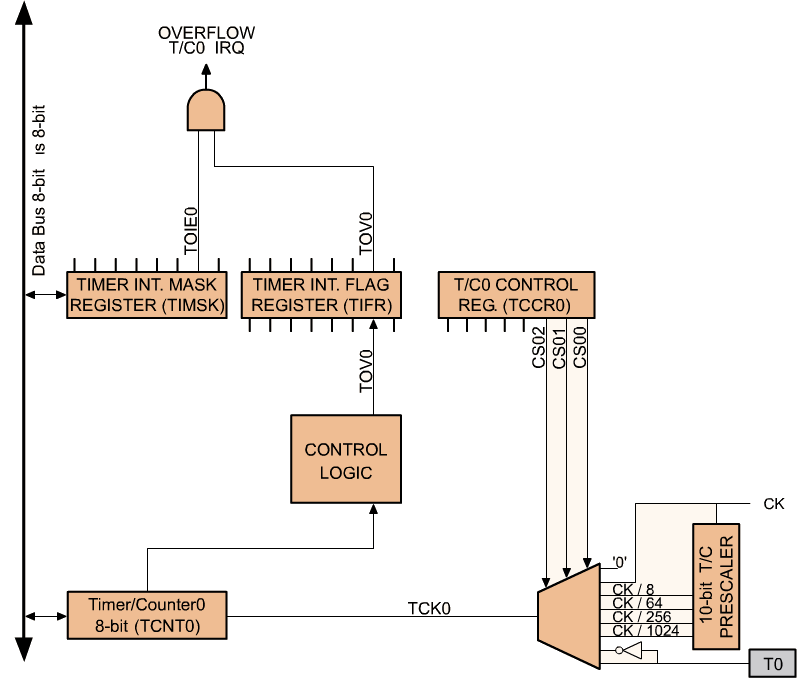

Der Zähler zählt bis 255 und läuft dann auf 0 über. Dabei setzt er ein Overflow-Flag und fordert einen Interrupt an. Wenn der Interrupt erlaubt ist wird die zugehörige ISR (Interrupt Service Routine) angesprungen.

Getaktet wird der Zähler (Timer1)  extern oder intern und über die Flags TCCR1.CS12, TCCR1.CS11 und TCCR1.CS10 geteilt.


#include <avr/io.h>
#include <avr/interrupt.h>

int main(void)
{
TIMSK |= (1<<TOIE0);  // Timer 0 overflow erlauben
TCCR0 = (1<<CS01); // Prescaler 8, Timer starten
sei();

while(1)
{

}
}

ISR (TIMER0_OVF_vect)
{
 // ein Overflow ist aufgetreten

}







Beispiel: erzeuge einen Takt von ca. 1ms





mit dem Prescaler von 64 ergeben sich alle 1,024ms ein Overflow



#include <avr/io.h>

#include <avr/interrupt.h>



int main(void)

{

TIMSK0 |= (1<<TOIE0);  // Timer 0 overflow erlauben

TCCR0B = (1<<CS01)|(1<<CS00); // Prescaler 64

sei();

while(1)

{ volatile int dummy;

}

}



ISR (TIMER0_OVF_vect)

{

// ein Overflow ist aufgetreten











Beispiel: Toggle ca. alle 1ms den Pin PC0 (fosc=1MHz)

Tosc=1us → 1000 Zyklen → Prescaler = 8 → 1000/8= 125 Zyklen

Treload = 256-125=131

In der Praxis ergibt sich ein Fehler von ca. 15us dadurch, dass der Einsprung in die Serviceroutine sowie die Abarbeitung der Serviceroutine jeweils ein paar Zyklen brauchen.  (Reloadwert=130 passt besser)



#include <avr/io.h>

#include <avr/interrupt.h>

int main(void)

{

TIMSK0 |= (1<<TOIE0);  // Timer 0 overflow erlauben

TCCR0B = (1<<CS01); // Prescaler 8, Timer starten

sei();

while(1);

}



ISR (TIMER0_OVF_vect)

{

TCNT0 = 131;

}

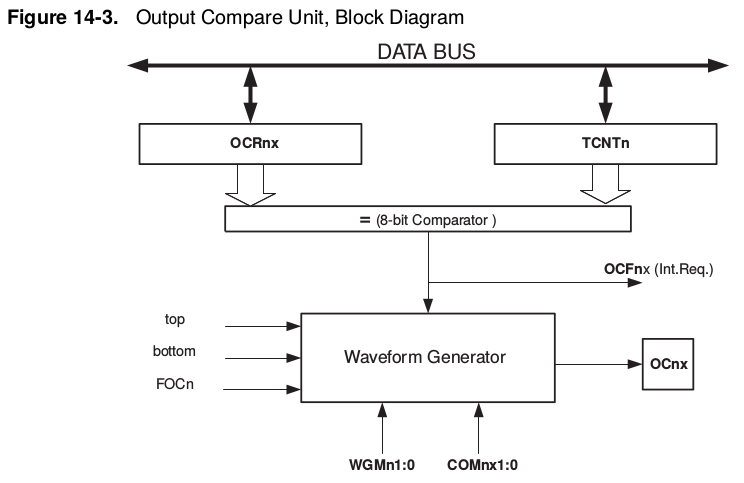

Output Compare Match / Waveform Generator

Begriffe:

  • Bild6OCRn … Output Compare Value Register n (OCR0)

  • OCFn … Request Flag Output Compare; wird automatisch gelöscht, wenn ISR exekutiert  wird (oder softwaremäßig durch Schreiben einer 1)

  • FOCn … Force Output Compare ( löst keinen Interrupt aus, setzt auch den Timer nicht zurück, wirkt  aber auf den Ocnx Pin)

  • Ocnx … an diesem Pin wird das Timing erzeugt

  • WGMn1:0  … Waveform Generator Mode Normal, PWM (Fast, Phase Correct)

  • COMnx1:0    Waveform-Generator: definieren den Zustand von Ocnx beim nächsten Match und die Quelle für den OC0x Pin




Double Buffering

Doppelte Pufferung: die CPU greift auf das Schattenregister von OCR0x.
Normalbetrieb: die CPU greift direkt auf OCR0x zu.

Doppelte Pufferung synchronisiert das Update der OCR0x Register zu TOP bzw. BOTTOM der Zählsequenz. Dies verhindert unsymmetrische PWM Signale => Glitch-Free Output d.h. wenn man das OCR0x Register ändert wird es nicht sofort gesetzt, sondern erst nachdem z.B TOP erreicht wurde.



Erzeugen von Timings

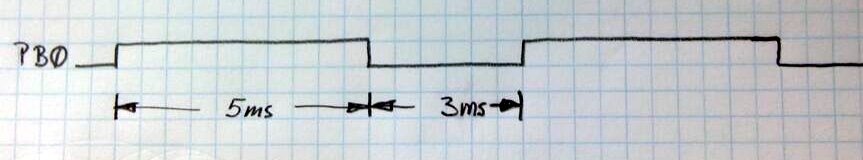

Am Pin PB0 soll folgendes Timing erzeugt werden:


Idee: der Timer wird mit einem Wert geladen, so dass er nach 5ms überläuft. Dies löst einen Interrupt aus. In der ISR wird der Wert auf 3ms umgestellt usw.

Taktrate des Oszillators: 16MHz   Tosc=62.5ns:  Überlauf beim Zählerstand 255 d.h. nach 256 Zyklen, also alle 256*62.5ns = 16µs. Viel zu schnell. Wenn man den Takt herunterteilt ergeben sich:

Teiler

Periode des Taktes

Überlauf nach 256 Zyklen

1

62.5ns

16µs

8

500ns

128µs

64

4µs

1.024ms

256

16µs

4.096ms

1024

64µs

16.384ms

Man sieht: für ein Timing von 5ms eignet sich bei 8Bit und 16MHz nur der Teiler 1024. Ein Zählschritt dauert dann 64µs. Die gewünschten 5ms entsprechen daher 78.125 Taktperioden. Das Timing ist also nicht genau erreichbar.

Der Zähler wird nicht bei Null, sondern so gestartet, dass er nach 5ms überläuft. Der Wert dafür (preload value) ist 256-78 = 178.

Nachteil dieser Methode: das Laden der Timer in der ISR benötigt zusätzliche Rechenzeit und ändert daher das Timing leicht.

#define F_CPU 16000000
#include <avr/io.h>
#include <avr/interrupt.h>

#define LED 0
#define PRELOAD_5MS 0x100 - 78
#define PRELOAD_3MS 0x100 - 47     //Timer overflow after 3 ms @16MHz

void setup();
int main(void){

    setup();
    sei();
while(1);

}
void setup(){
// div 1024 ==> CS0=5
TCCR0B |=_BV(CS02)|_BV(CS00);
TIMSK0 |= _BV(TOIE0); //int enable
DDRB |= _BV(LED);
}

ISR(TIMER0_OVF_vect){
PORTB ^= _BV(LED); //Toggle Pin
if (PORTB & _BV(LED))
 TCNT0 = PRELOAD_5MS;   //no need to stop counter (8bit operation)
else
 TCNT0 = PRELOAD_3MS;
}

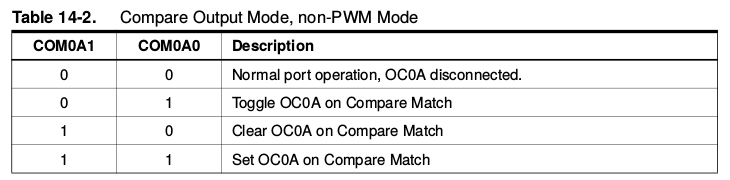

Auto Reload: CTC (clear timer on compare match)



  1. Bild3Register OCR0A setzen

  2. Wenn der Zählerstand den Wert OCR0A erreicht hat und überläuft, wird wahlweise ein Pin (OC0A) gesetzt (Null, Eins, Toggle) und/oder ein Interrupt ausgelöst

  3. Die Pins OC0A (bzw. OC0B) müssen als OUTPUT konfiguriert werden.





Beispiel: alle 8192us soll der Ausgang OC0A toggeln: fosc=16MHz

#include <avr/io.h>

#include <avr/interrupt.h>



void setup(){

DDRD=(1<<PORTD6);  //OC0A pin is output

TCCR0A |= (1<<COM0A0);  // toggle OC0A Pin (PIND6)

      TCCR0A |= (1<<WGM01);   // CTC Mode

TCCR0B=(1<<CS02) | (1<<CS00); // prescal 1024

TCNT0=0x00;

OCR0A=0x7F;  // nach T=62.5ns*1024*128 = 8192ms compare match

// Timer/Counter 0 Interrupt(s) initialization

TIMSK0 |= (1<<OCIE0A) | (1<<TOIE0);

}



int main(void){

setup(); sei(); while (1);

}



ISR(TIMER0_OVF_vect) {

// never reached

volatile static int i; i++;

}



ISR(TIMER0_COMPA_vect){

// count the compare matches

volatile static int i; i++;

}

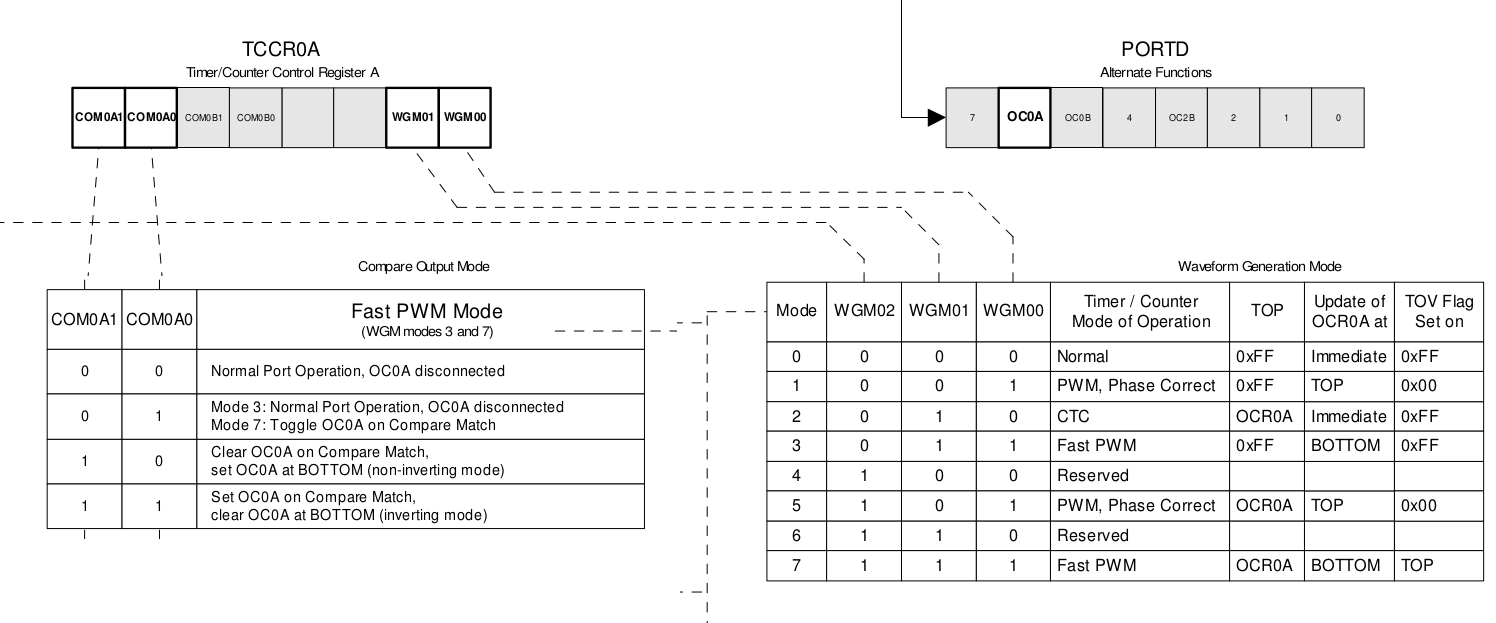

PWM

Image31. FAST PWM 3 (WGM01=WGM00=1 in Register TCCR0A)

2. Non-Inverting Mode (COM0A1=1  in Register TCCR0A)

3. Compare Register (OCR0A) als Schaltschwelle setzen

4 Timer starten (Bit CS00 in Register TCCR0B setzen)

Interrupt

1. erlauben (Bit OCIE0A in Register TIMSK0 setzen)

2. ISR(TIMER0_COMPA_vect){}

3. sei()



#include <avr/io.h>

#include <avr/interrupt.h>



void setup(){

DDRD=(1<<PORTD6);  //OC0A pin is output

TCCR0A |= (1<<WGM01)|(1<<WGM00);   // Fast PWM Mode

TCCR0A |= (1<<COM0A1);  // noninverting PWM (PIND6)

TCCR0B=(1<<CS00); // prescal 1

OCR0A=256/2;  // 50% duty cycle

// Timer/Counter 0 Interrupt(s) initialization

TIMSK0 |= (1<<OCIE0A) | (1<<TOIE0);

}



int main(void){

setup(); sei(); while (1);

}



ISR(TIMER0_OVF_vect) {

// timer overflow interrupt service routine

}



ISR(TIMER0_COMPA_vect){

// compare match

}

Timer1 16Bit

  • Count und Compare Register sind 16 bit

  • Lesen und Schreiben aber sind 8 Bit Operationen

    • High-Byte wird in Schattenregister zwischengespeichert

    • beim Schreiben/Lesen auf CNT Register wird das Schattenregister verwendet um z.B: beim Lesen den richtigen Zählerstand zwischenzuspeichern.

    • Schreiben: zuerst das High-Byte, dann das Low-Byte

    • Lesen: Zuerst das Low-Byte, dann das High-Byte

    • nur in Assembler wichtig; in C wird das durch den Compiler automatisch richtig gemacht
      ...
      ; Write TCNT1 (0x03FA)
      ldi r17,0x03
      ldi r16,0xFA
      out TCNT1H,r17
      out TCNT1L,r16
      ; Read TCNT1 into r17:r16
      in r16,TCNT1L
      in r17,TCNT1H ...

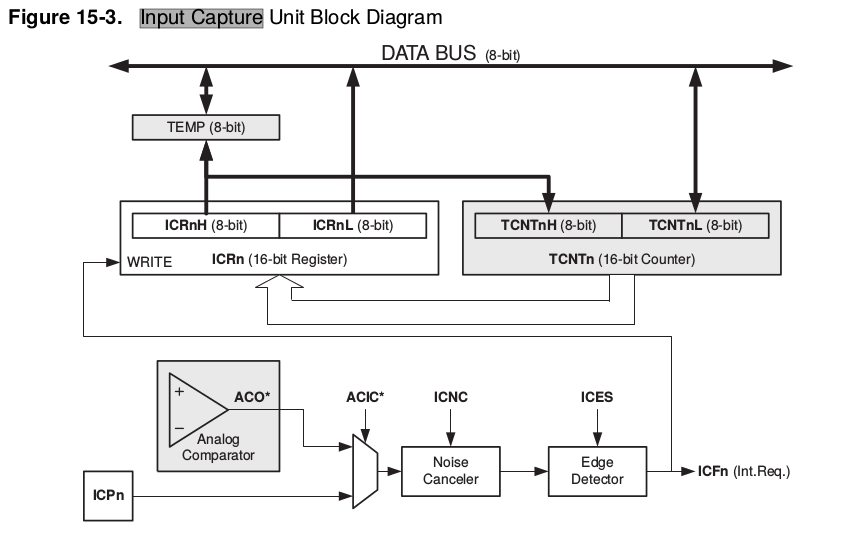

Input Capture (Timer1 only)

  • Bild11ICP Pin oder Analoger Komparator löst Capture des 16Bit Timers aus

  • Ein Edge-Detektor erkennt steigende/fallende Flanke und löst aus

  • das 16Bit Register ICR1 nimmt den Zählerstand auf

  • ein Interrupt-Requestflag wird gesetzt und automatisch beim Einstieg in die ISR gelöscht

  • Noise Cancellation verzögert das Capture Signal um 4 Systemtaktzyklen (4x das gleiche Signal hintereinander bevor eine Änderung akzeptiert wird).

Timer Counter ATMEGA328p




Qellen

http://www.mikrocontroller.net/articles/AVR-GCC-Tutorial/Die_Timer_und_Z%C3%A4hler_des_AVR

Template für ATMEL Studio 6.2 Counter0.zip
