SPI Bus

Datenblatt 177

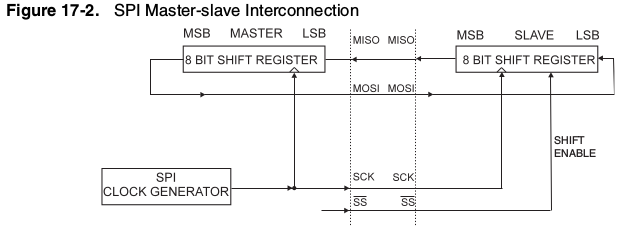

Verbindung zwischen Master und Slave




Grundlagen

  • Master

    • erzeugt den Takt  und gibt seine Daten am MOSI Pin aus

    • SS (slave select not) Pin aktiviert den Slave, wenn SS=LOW

      • wenn SS am Master1 auf Input steht kann Master1 von einem anderen Master2 in den Slave-Modus geschickt werden

      • am Master daher SS => Output

  • Slave

    • am SS-Eingang wird Slave aktiviert/deaktiviert (active Low)

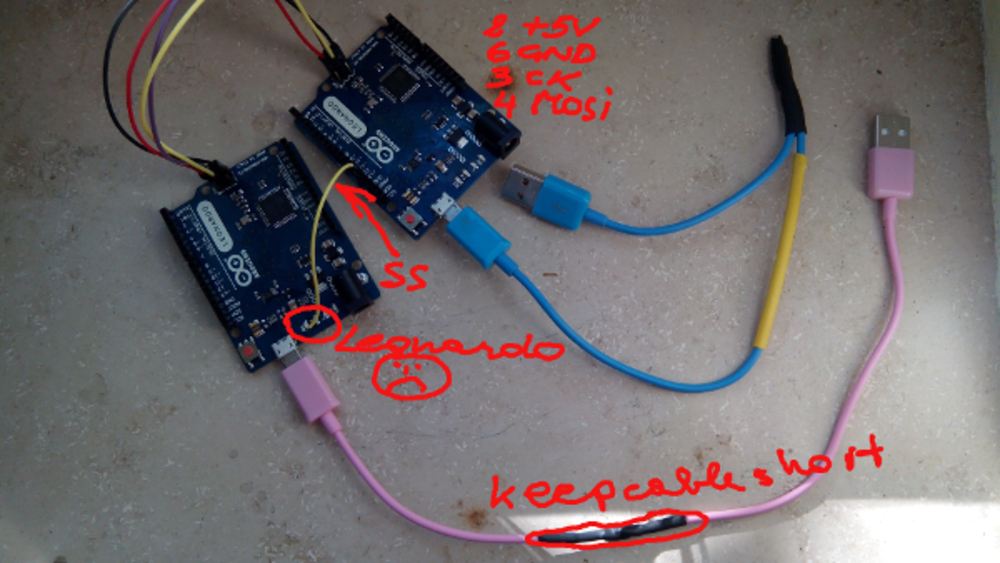

  • SS und Arduino Leonardo

    • beim Leonardo ist der Pin nicht herausgeführt; wenn man ihn benötigt, kann man ihn an der RxLed anlöten



Probleme mit Adruino Leonardo: der Pin SS  steht nicht zur Verfügung. Softwarelösung funktioniert nicht, der Pin muss hardware-mäßig auf GND gelegt werden. ACHTUNG: die Lösungen, die man im Internet findet, wo der Pin SS nicht angeschlossen ist oder fix auf Null liegt, funktionieren nicht. Open SS doesn't work!  (initialized on rising edge of SS)


Slave

/* kner  2016
*  6 Pin SPI connector on Leonardo:  1 .. Miso 3 .. SCK  5 .. RESET   2 ... +5V   4 .. MOSI   6 .. GND
*  UNO Pin 10 SS !
*  SS may stay open, must not be connected to GND; receiption stops when SS=HIGH
*
*  minimalistic Testprogramm receives 1,2,3 usw. via spi
*  dont forget to connect to UNO Pin 10 SS
*/

#include <SPI.h>

void setup (void)
{
Serial.begin (9600);   // debugging

// have to send on master in, *slave out*
// turn on SPI in slave mode
SPCR |= bit(SPE);
// have to send on master in, *slave out*
pinMode(MISO, OUTPUT);


}

void loop (void)
{
Serial.print("los");

while(1){

while(!(SPSR & (1<<SPIF)));
int x = SPDR;
Serial.println(x, HEX);
}
}



Master

/* kner  2016
*  6 Pin SPI connector on Leonardo:  1 .. Miso 3 .. SCK  5 .. RESET   2 ... +5V 4 .. MOSI   6 .. GND
*  LEONARDO R3
*
*  minimalistic Testprogramm sends 1,2,3 usw. to spi
*
*/

#include <SPI.h>
#define PIN_SS 13
void setup (void)
{
pinMode(PIN_SS,OUTPUT);

}

char i=0;
void loop (void)
{
SPI.begin ();
while (1){  //loop
digitalWrite(PIN_SS,LOW);
SPI.transfer (i++);
digitalWrite(PIN_SS,HIGH);
delay(100);
}
}
