tt.AvrstudioArduino.zip

AVR Studio 7  ARDUINO LCD Template

Es werden keine vorkompilierten Libraries verwendet.
Alle Quelltexte sind im Projekt enthalten.

Die Installation des Templates ist auf Youtube als Video zu sehen.
<a href="https://youtu.be/9LfgHocScXU">Film</a>


tt.i2c_lcd.zip
Template for Serielles Display

Die Treiber für das Display sind gelinkt.

siehe auch <a href="http://kner.at/home/40.avr/arduino/shields/LIQUIDCRYSTAL_I2C.html">i2c shield</a>

ARDUINO UND AVRSTUDIO 6.2

Avr Studio hängt öfters (Microsoft Monster): erst installieren nachdem man das Netzwerk deaktiviert hat. Und das Backend in einem separaten DOS Fenster starten. (siehe unten)

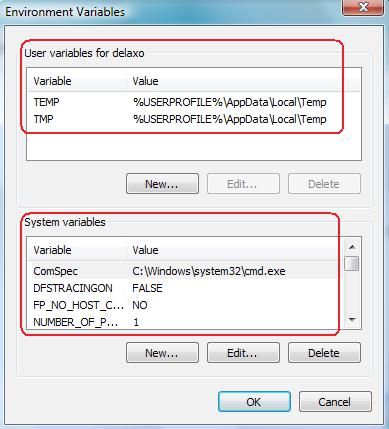

Laufwerke substituieren

  • Um für alle Schüler eine einheitliche Umgebung zu schaffen werden zwei Laufwerke substituiert: A: und P:
    Damit ist die Konfiguration von AVRStudio einheitlich und auch die Skripte verwenden die gleichen Pfade.
    In der Datei setup62.bat sind die entspechenden Subst Befehle anzupassen.

  • A: zeigt auf die Arduino Installation

  • P: zeigt auf das Projektverzeichnis mit den Setup-Batchdateien etc.

Konfiguration importieren

//Tools/Import and Export Settings

Die Konfiguration liegt unter P:/Vorlagen

Pfadnamen

  • GCC ist sehr empfindlich auf Sonderzeichen im Pfad! Daher keine Sonderzeichen in Dateinamen und Verzeichnissen (auch keine Leerzeichen!)

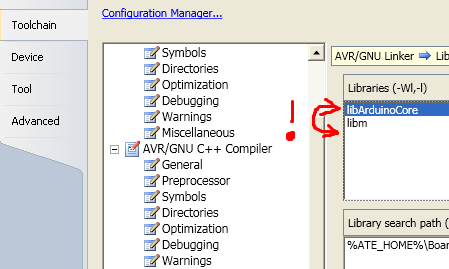

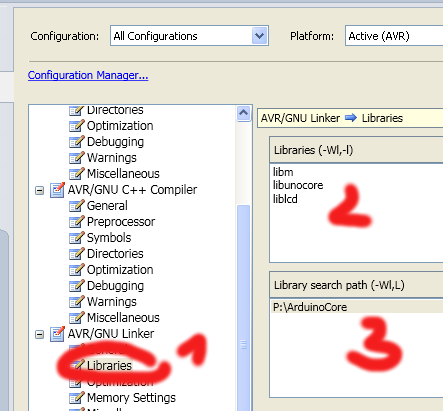

Templates

Um nicht immer die gleichen Projekteinstellungen machen zu müssen wird ein Template angelegt und als Vorlage für ein neues Projekt verwendet: „//File/Export Template“. In den Einstellungen wird unter „Tools/Options/Projects and Solutions“ die Pfade für die Projekte und Templatevorlagen eingestellt.

User Settings der IDE

Die Einstellungen der IDE lassen sich über //Tools/Import and Export Settings   abspeichern.



Probleme mit AVRStudio

Kein Treiber für Leonardo in der

die Kennung des Leonardo-Boards ist falsch

Lösung: Ändern der Kennung im .inf File im Ordner arduino/drivers/arduino.inf

%leonardo.bootloader.name%=DriverInstall, USB\VID_2341&PID_8036

Backend atbackend debuggen

Das Backend in einem eigenen DOS Fenster starten und beobachten

Im //Tools/Options/Debugger den Punkt „Start local Backend Agent“ abwählen und als Port 4711 angeben. Dann das backend in DOS Fenster starten   .../atbackend/atbackend.exe

Probleme mit Arduino Leonardo

  • unbedingt kurze Kabel verwenden

  • nicht COM4, sondern COM3 eintragen, weil Leonardo in Windows 2 Verbindungen öffnet

  • Programmierung unter Virtualbox:

    • 1. Reset am Arduino

    • 2. USB in Vbox neu verbinden

    • 3. Upload Skript starten

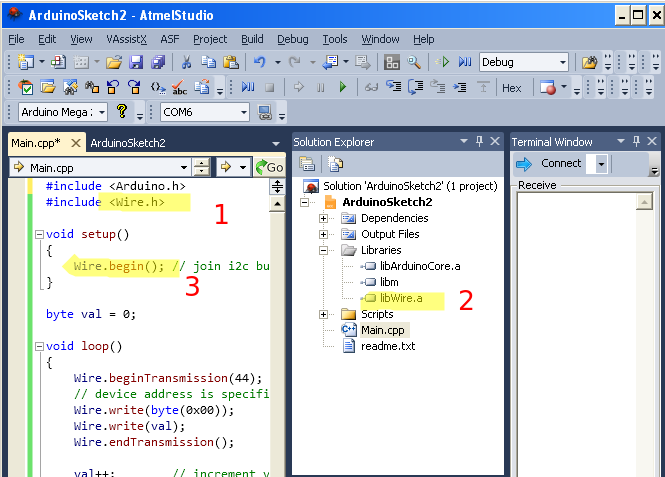

Terminal integrieren



Terminal Extension installieren

//Tools/Extension Manager/Terminal Window



oder



Putty herunterladen, eine Session „sessiona“ einrichten und dann mit //Tools/External Tools   einrichten:

Title: Serial Monitor 9600 Baud

Arguments;   -load „sessiona“

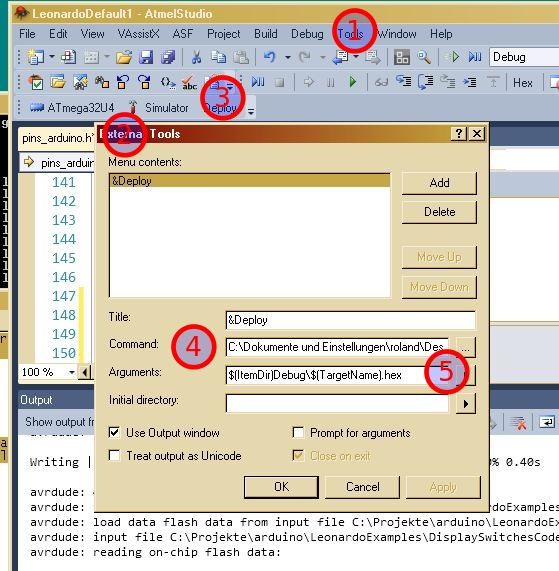

Programmierung

die Programmierung erfolgt über „External Tools“
Grafik3Bild1Bild2Bild3Bild4

(4) Aufruf von upload.bat

Deploy.bat:

@rem die Info über Prozessor und Programmer kriegt man in %ATE_HOME%/Boards.xml

@rem %1 wird von AVRStudio übergeben: $(ItemDir)Debug\$(TargetName).hex

SET PORT=COM5

SET BAUD=57600

rem SET BAUD=115200

SET PROCESSOR=atmega32u4

SET PROTOCOL=avr109

SET FILE=%1

"C:\Programme\Arduino\hardware\tools\avr\bin\avrdude" -C"C:\Programme\Arduino\hardware\tools\avr\etc\avrdude.conf" -v -p%PROCESSOR% -c%PROTOCOL% -P%PORT% -b%BAUD% -D -Uflash:w:%FILE%:i





(5) Argumente an deploy.bat : Pfad zur Datei xxx.hex

$(ItemDir)Debug\$(TargetName).hex



Batchdateien

Upload.cmd

rem Atmega2560

rem c:\arduino\hardware\tools\avr/bin/avrdude -Cc:\arduino\hardware\tools\avr/etc/avrdude.conf -v -patmega2560 -cwiring -P%2 -b115200 -D -Uflash:w:%1:i

rem Uno

rem c:\arduino\hardware\tools\avr/bin/avrdude -Cc:\arduino\hardware\tools\avr/etc/avrdude.conf -v -patmega328p -carduino -Pcom4 -b115200 -D -Uflash:w:%1:i





rem Leonardo



rem Achtung com3, nicht com4, weil Leonardo nach soft-reset den Port4 verliert



rem set file=c:\temp\uno2\uno2\Debug\uno2.hex

set file=%1

C:\Arduino\hardware\tools\avr/bin/avrdude -CC:\Arduino\hardware\tools\avr/etc/avrdude.conf -v -patmega32u4 -cavr109 -Pcom3  -b57600 -D -Uflash:w:"%file%":i
